TE30EMC6单相电源滤波器结构

　　该结构对应工业电气系统中常见的单相电源滤波部件，主要布置在设备电源入口、控制柜进线端、伺服驱动供电支路以及对电磁兼容要求较高的测试设备内部。其作用并不是改变电能的基本传输路径，而是在相线与中性线进入设备之前，对传导干扰进行抑制，使后级控制板、驱动模块、通信模块和精密传感回路少受电网侧高频噪声影响，同时也能降低设备自身开关动作向电网回馈的杂波。实际选型时，这类元件往往卡在断路器、端子排和负载之间，既要满足电流承载和绝缘距离，又要兼顾柜体内部走线方向、维护空间和接地连续性，因此三维结构是否完整，会直接影响电控柜布局校核的可靠性。

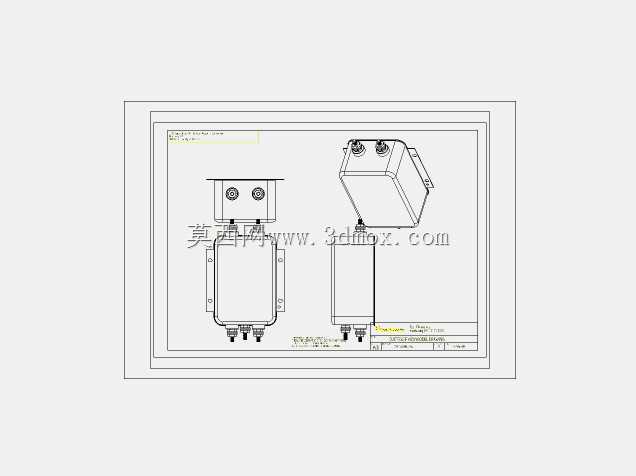

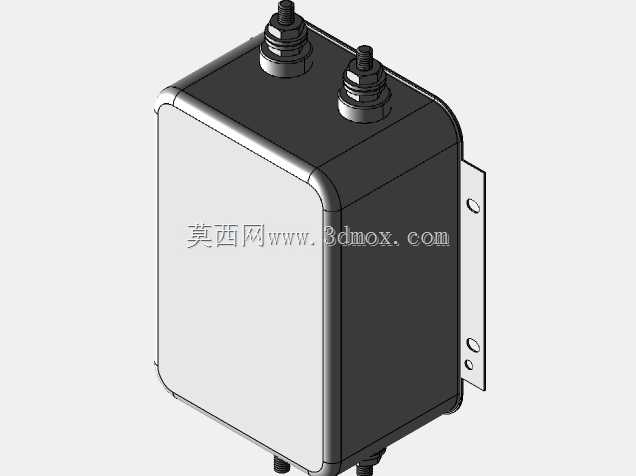

　　外形上，主体采用封闭式矩形金属壳体，边角做圆弧过渡，壳体侧面伸出带孔安装耳板，可通过螺钉固定在安装板或柜体内壁。顶部设置两个柱状接线端子，端子带有螺纹紧固结构，用于外部导线压接；端子根部与壳体之间保留绝缘隔离区域，避免装配工具或导线端部误触金属外壳。壳体一侧的安装耳板与主体形成稳定支撑面，耳板上的开孔位置决定了整机固定边界，布局时不能只看主体包围盒，还需要把耳板外伸尺寸、端子高度、接线后导线弯曲半径以及工具操作空间一并纳入检查。

　　从建模思路看，主体部分可拆分为金属外壳、内部灌封或封装区域、顶部绝缘座、螺纹接线柱、紧固件和侧装支架几个层级。外壳承担屏蔽与防护作用，表面轮廓简洁，圆角既减少锐边，也有利于冲压或折弯类壳体加工；顶部端子需要体现螺纹、螺母压紧面和绝缘基座的层次关系，不能简单用圆柱代替，否则在电气间隙评审和线束装配时会失真。侧装耳板与壳体的连接位置应保持明确的装配关系，孔位中心距、孔边到壳体侧壁距离、耳板厚度以及端子相对安装面的高度，都是工程布置中反复核对的尺寸。

　　在设备内部应用时，滤波器通常需要就近安装在电源入口处，输入线与输出线不宜长距离并行，否则高频抑制效果会被布线耦合削弱。三维模型可用于验证进线电缆是否能够自然弯向端子，柜门关闭后是否与端子或导线干涉，维护人员使用螺丝刀紧固端子时是否被相邻线槽、断路器或接线端子阻挡。若安装在振动较明显的设备上，耳板固定点、壳体质量中心和端子受力方向也需要一起评估，避免长期振动导致接线松动。对于伺服柜、数控机床、自动化生产线控制箱等场景，这类滤波器还常与磁环、浪涌保护器件、接地铜排和屏蔽线缆配合使用，模型在总装中能够帮助工程师提前判断元件排布密度和接地路径。

　　功能结构上，顶部双端子对应单相线路的接入方式，金属外壳提供连续屏蔽面，安装耳板同时承担机械固定和接地搭接的作用。实际装配中，壳体与安装板之间若采用齿形垫圈或去除漆面搭接，可降低接地阻抗，使滤波和屏蔽效果更稳定。模型表达时应保留壳体壁厚感、端子凸出高度、耳板开孔和圆角特征，使设计人员能够在柜体三维布置中直接进行干涉检查、安全距离检查和线束走向规划。

　　该类部件的边界条件比较典型：底部或侧面依靠耳板固定，顶部端子需要预留接线和压接空间，主体前后表面与邻近线槽、导轨、柜壁之间应保留散热和装配余量；虽然滤波器自身功耗不大，但柜内温度、相邻发热器件和封闭环境仍会影响端子与内部元件的长期可靠性。建模时将端子、绝缘件、金属壳体和安装支架分层处理，有利于后续按材料、装配关系或电气安全区域进行核查，也便于在不同额定电流系列之间派生相似结构。整体结构紧凑、安装特征明确，适合作为电控设备电源入口元件在总装设计、柜体布局和EMC整改方案中使用。
