拖车配套六巴量程压力指示表结构

　　这套压力指示结构主要面向拖挂车辆气制动回路的压力监测场景，常见于货运半挂车、平板拖车、工程拖挂设备的制动气路分支上，用来直观反馈储气支路或者制动控制回路的实时气压，帮助驾驶员在驻车、行车制动切换时判断气路压力是否处于安全工作区间。

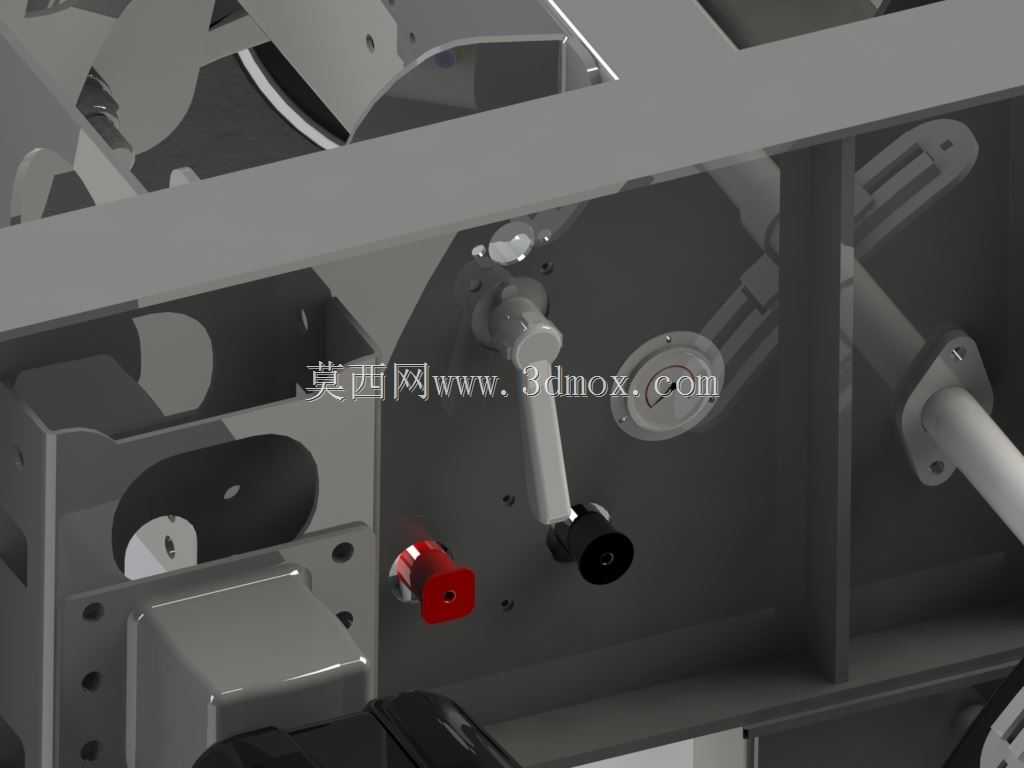

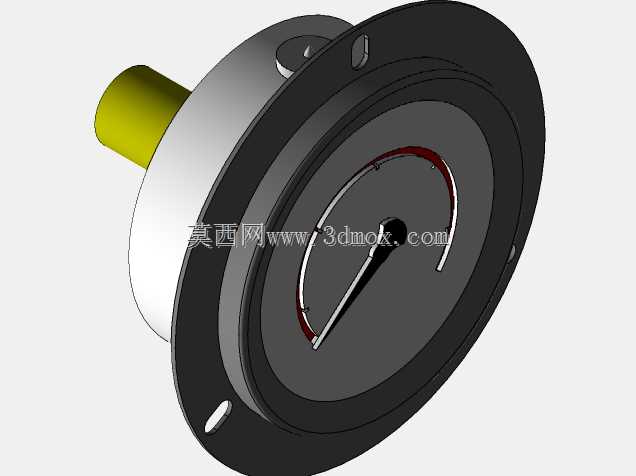

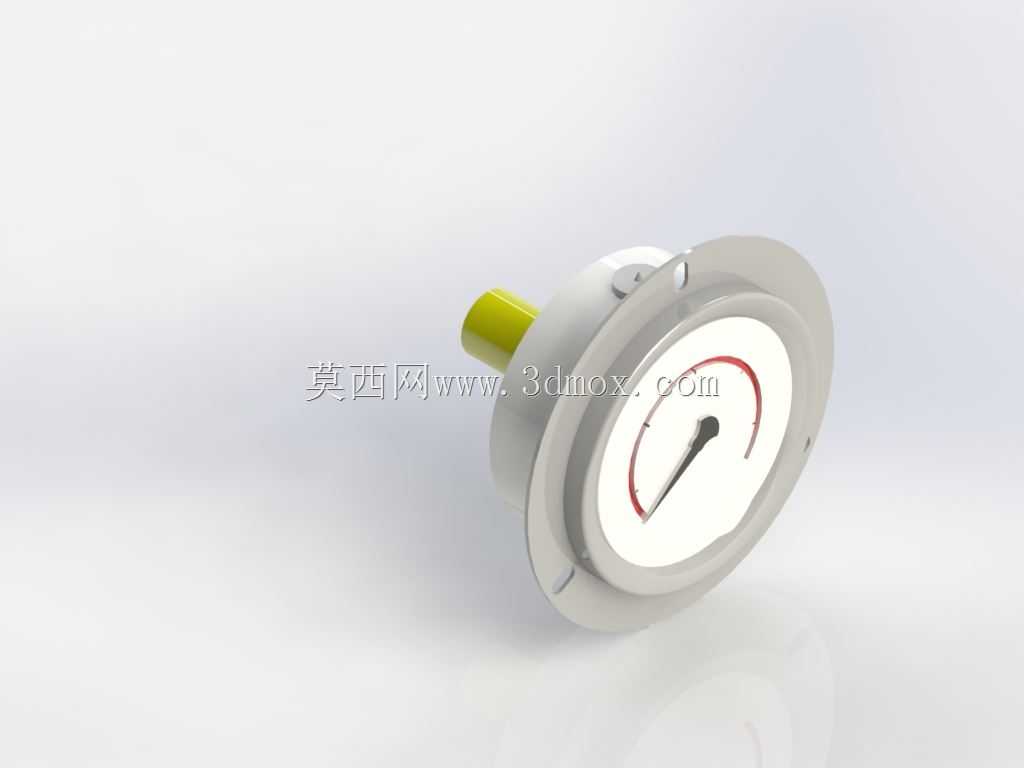

　　从现场装配逻辑来看，该压力计本体通过侧向螺纹接口接入气路，红色端盖对应高压进气侧，黑色旋钮端承担泄压或者微调阻尼的作用，摆杆式指示机构随气腔内部压力变化产生角位移，表盘刻度按0至6巴量程标定，覆盖常规拖挂车制动气路的典型工作压力范围。在整车布置阶段，这类仪表通常安装在车架侧梁附近的阀组安装板上，周边需要预留扳手操作空间，进气接口朝向管路排布方向，指示表盘朝向人员观察侧，避免被车架横梁、储气筒或者线束遮挡。

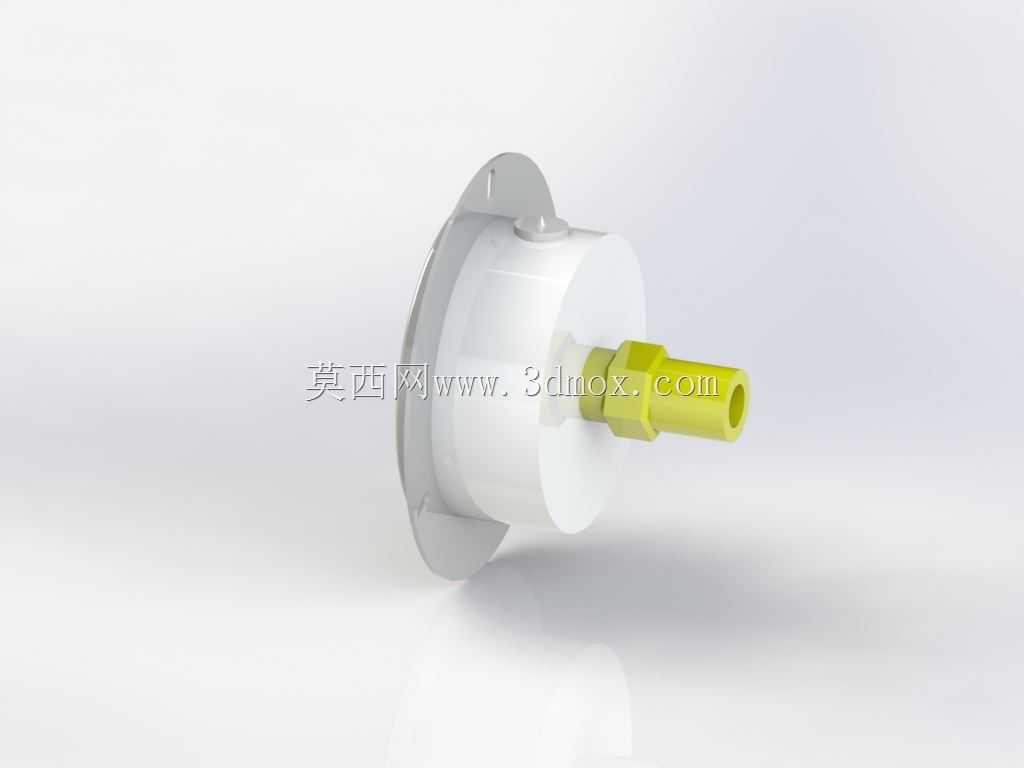

　　结构设计上，壳体采用钣金折弯加焊接的安装支架形式，支架上预留多组安装孔位，既可以通过螺栓直接固定在车架预装板上，也能适配不同厚度的阀组集成面板。内部联动机构把膜片或者活塞感受到的气压推力转化为摆杆的回转运动，传动连杆的铰接点做了间隙补偿设计，在车辆长期行驶产生振动的工况下，仍能保证指针回位稳定，不会出现卡滞或者读数漂移。进气接口处的密封面采用锥管螺纹配合密封垫结构，装配时不需要额外加工高精度平面，现场管路对接效率更高，也能耐受气路中常见的冷凝水、微量油污侵蚀。

　　安装边界方面，仪表主体突出安装面的高度需要控制在周边护板的避让范围内，摆杆运动行程两侧不能和相邻的制动阀、快插接头产生运动干涉；检修时要保证正面操作空间可以容纳常规套筒扳手完成接口拆装，后侧预留走线和管路弯曲半径，避免硬管在车架形变时对仪表接口产生额外弯矩。在拖挂车队的实际运维中，这类压力计还承担故障初判作用：当制动踏板踩下后表压上升迟缓，可快速定位是储气筒供气不足还是制动阀开度异常；驻车制动释放后表压无法回落至阈值，则提示回路存在阀件卡滞或者管路堵塞问题。

　　建模过程中完整还原了壳体钣金折弯边、铰接销轴、端盖配色区分、安装孔位以及周边关联阀件的相对位置，装配关系按照实车装配顺序搭建，运动副预留了摆杆的全行程转动空间，工程人员可以直接在此基础上核对车架开孔位置、管路走向，也能将该结构作为气路监测模块的参考，拓展到其他需要低压气压指示的工业设备、移动作业平台的气控系统中。
