钢制斜撑式设备支撑连接机架

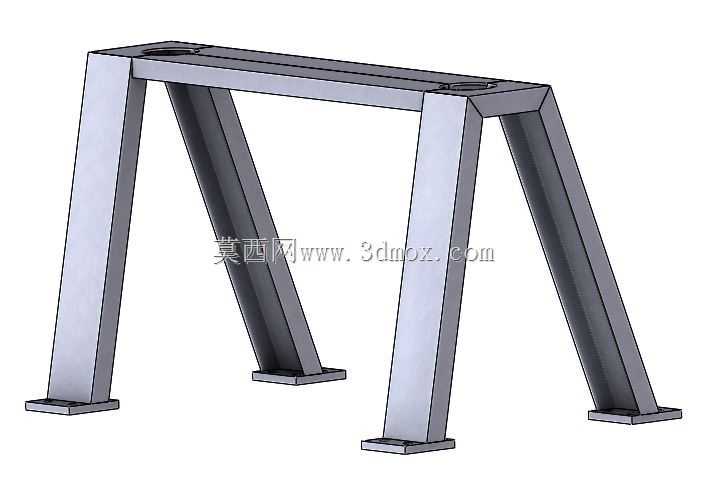

　　这套支撑连接结构在车间产线改造、小型工作站搭建以及通讯类辅助设备布设场景中使用频率很高，核心作用是把上方承载的设备主体抬升到指定作业高度，同时通过斜向受力的支腿把竖向载荷均匀传导到地面安装基准面，避免设备运行过程中出现晃动、沉降或者共振问题。从受力逻辑来看，整套机架没有采用常规直腿垂直落地的布局，而是将四根支腿分成两组向外倾斜张开，每组相邻的两根支腿一外一内形成三角稳定构型，顶部通过两根平行的矩形空心横梁连成整体承载框，每根支腿底端都焊接了带安装孔的方形地脚法兰板。这种布局的优势很明显：常规垂直支腿机架如果受到水平方向的侧向推力，所有抗侧载荷都要靠支腿和横梁连接位置的焊缝来承担，长期受交变力很容易在焊根位置出现疲劳裂纹；

　　而外张斜撑的构型本身就把水平侧向力分解成沿支腿轴向的压应力，支腿作为矩形空心型钢，轴向承压的截面利用率远高于受弯状态，材料不需要额外加厚就能获得数倍的抗侧刚度。设计阶段首先要敲定的是顶部承载面的安装边界，两根平行横梁的上表面共预留了四处安装定位孔，孔位间距完全匹配待承载设备底部的安装脚布局，横梁选用矩形空心型钢而非实心方钢，一方面是因为空心截面的抗弯惯性矩在同等用料重量下远大于实心截面，设备压在横梁上时横梁的下挠变形量能控制在千分之一跨度以内，保证上方设备的安装基准面平面度不会超差；另一方面空心型钢的内腔不需要额外做防腐填充，焊接完成后整体做喷砂喷塑处理就能在普通车间环境下长期使用，不会出现内腔积潮锈蚀的问题。

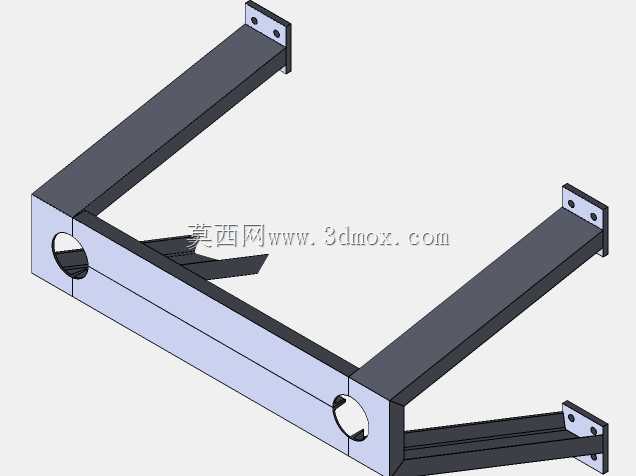

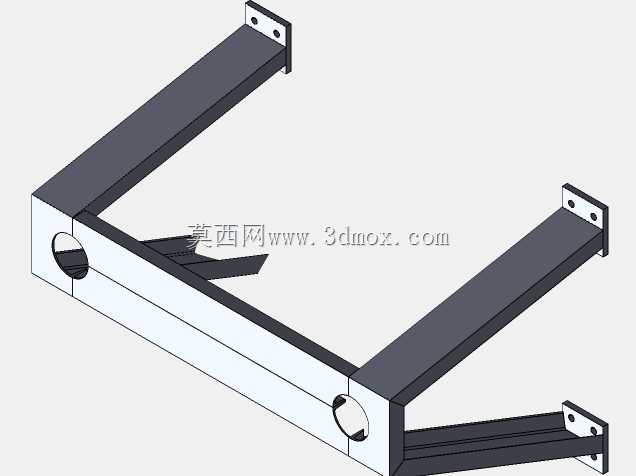

　　支腿和横梁的连接节点没有采用额外的角件拼接，而是直接将支腿端部切割出和横梁底面完全贴合的相贯坡口，满焊连接之后在节点内侧补焊短加强筋，避免节点位置出现应力集中。底端的方形地脚板尺寸比支腿截面宽出两倍以上，板上预留的地脚螺栓孔可以直接和地面预埋的膨胀螺栓或者化学锚栓配合锁紧，安装时不需要额外做复杂的调平支架，只要在地脚板和地面之间塞入薄调整垫片，就能把整个机架顶部的水平度校准到设备要求的公差范围内。实际布设的时候要提前核对机架的占地边界：因为支腿是向外倾斜张开的，机架底部的占地跨度要比顶部承载面的宽度大出近三分之一，在规划设备摆放位置的时候不能只按顶部设备的外形尺寸预留空间，要把斜支腿向外延伸的投影区域全部留空，

　　避免支腿和周边的走线槽、其他设备柜体发生干涉。支腿的倾斜角度也经过受力校核，角度过小趋近垂直时抗侧刚度提升不明显，角度过大则会导致支腿轴向承受的分力过大，同时地脚板受到的水平拔脱力会超过膨胀螺栓的许用载荷，当前构型的倾斜角度刚好在两者之间取得平衡，既保证侧向抗晃能力，又不会给地脚锚固造成额外负担。这类支撑结构在实际使用中还可以根据承载设备的重量调整型材壁厚，如果承载的是轻型通讯终端或者小型检测仪器，选用2到3毫米壁厚的矩形钢管就能满足强度要求；如果承载的是带振动源的小型加工单元，只需要把支腿和横梁的壁厚提升到4到5毫米，再在地脚板位置加装减震垫脚，就能阻断设备振动向地面传导。整个机架所有棱边都做了倒角处理，没有尖锐外露的焊疤，安装维护人员在周边走线、操作设备的时候不会被剐蹭，顶部横梁的孔位也做了沉台处理，固定设备的螺栓锁紧之后螺栓头不会高出横梁表面，不会影响设备底面的完全贴合。
