工业机器集成弯管导流安装支座

　　该结构件面向工业机器内部的管路与机身连接场景，主要承担弯管段的定位、承载以及与相邻板状基体的过渡连接。实际设备中，这类零件常出现在需要流体、粉体或气流转向的位置，管道从侧向接入后通过圆弧弯头改变流向，支座本体则把弯头受力传递到设备框架，避免管路悬空后在振动、热胀冷缩或介质冲击下产生附加应力。

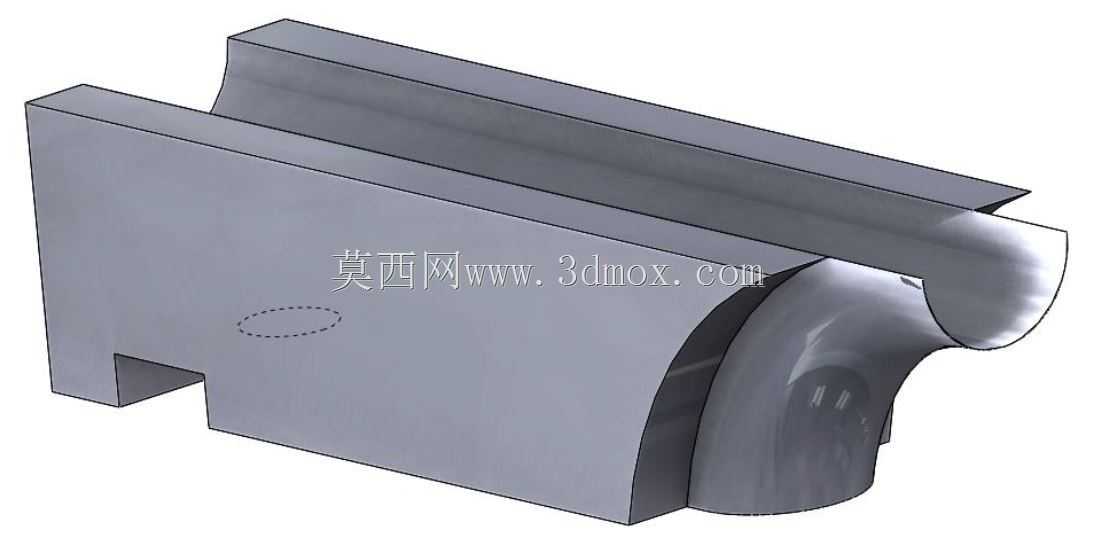

　　从外形上看，零件由两侧立板、底部承托面和后部弧形弯管组成。立板向上延伸，形成类似槽形的安装边界，可与设备上的平直壁面、护板或机架侧板贴合；底部实体区域承担主要支撑，前缘保留缺口，用于避让紧固件、相邻管线或焊接空间。弯管部分采用大半径圆弧过渡，而非直角转折，这样能够降低介质转向时的局部阻力，也能减少内壁冲刷和噪声。对于含颗粒物料、高速气流或需要稳定流道的设备，圆弧段的曲率连续性直接影响运行稳定性。

　　设计时首先要确定弯管中心线半径、管口直径以及支座与机身的贴合位置。弯管外壁与支座实体之间采用顺滑融合，使载荷不只集中在管口焊缝或螺栓点，而是通过弧形根部扩散到整个支撑体。两侧立板的高度需要兼顾安装空间和刚性：过低会削弱对管道横向摆动的限制，过高则可能与设备外壳、检修门或周边传动件发生干涉。底部缺口并非随意切除，它对应装配过程中的避让区域，可让零件在靠近机架时避开凸台、筋板或管线接头。

　　安装边界方面，模型的外部轮廓应重点核对三个方向。长度方向由弯管出口到立板后端决定，关系到管路接入设备后的伸出距离；宽度方向由两块立板外侧尺寸控制，需落入机架预留槽宽内；高度方向则包含立板顶面、弯管中心高和底部支撑面，影响管道与上游设备出口的同轴度。若用于焊接结构，立板边缘和弯管端部需保留合适坡口与焊接操作空间；若采用螺栓固定，则应在实体承托区补充安装孔、沉孔或压合面，并校核孔边到外壁的最小距离。

　　结构受力上，弯管内压会在圆弧段产生向外的合力，介质流向改变时还会形成反作用力，因此支座根部不能做成单薄薄片。模型中厚实的弧形过渡区有利于提高抗弯和抗扭能力，两侧立板则相当于加强肋，可限制管道在设备启停、冲击载荷下的偏转。对于长期运行的设备，还应关注弯管内壁磨损、外侧积尘以及支座底部积水问题；必要时可在实体区域增加减重腔、检修孔或排污结构，但开孔位置应避开高应力的弯管融合线。

　　建模过程中，适合先建立管路中心轨迹和弯管扫掠体，再完成支座块体与立板，最后通过合并、圆角和切除得到连续实体。圆弧弯头与支撑体相交处应保持光顺，避免出现尖锐折边，因为这些位置在铸造、焊接或数控加工后都容易形成应力集中。管口端面需保留足够的直段长度，以便与卡箍、法兰或软管对接；若后续需要焊接管路，直段还能保证焊缝远离弯曲变形区。

　　该零件的价值不在于复杂外观，而在于把流道转向、设备支撑和安装避让整合在同一实体中。结构设计人员在选型或改型时，应结合管路直径、工作压力、介质特性以及机架空间，对弯管半径、板厚、支撑高度和缺口位置进行复核，使零件既能满足流体路径要求，也能在整机装配中形成可靠承载。
