双头开口扳手手动五金紧固工具结构

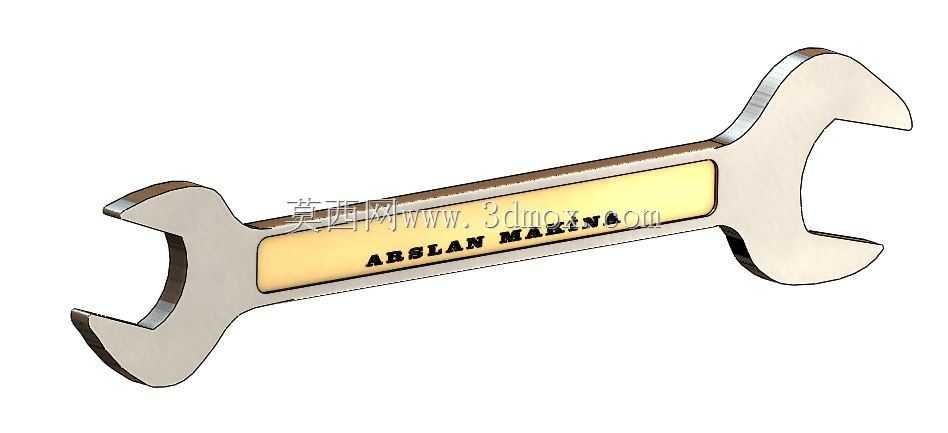

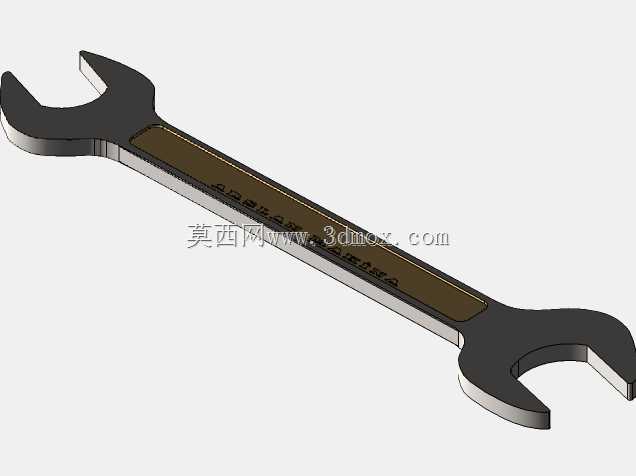

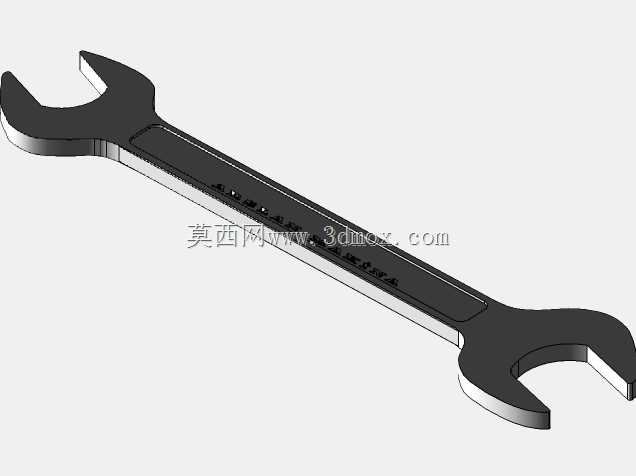

　　双头开口扳手是设备检修、装配工位和日常机械维护中最常见的手动紧固工具之一，主要用于六角头螺栓、螺母的拧紧与拆卸。该模型呈现的是两端开口式扳手结构，整体为细长杆身加两端叉形扳口的形式，适合在紧固件侧面有足够进入空间、轴向操作空间受限或需要快速套入螺母的场合使用。与套筒类工具相比，开口扳手不需要从螺栓端部套入，可从侧向卡入紧固件，因此在管路附近、支架边缘、设备外壳内侧以及成排螺栓位置具有较好的可达性。

　　从实际使用角度看，扳手的核心受力区域集中在两端开口头部。扳口内侧两个平行工作面与螺母对边接触，施力时通过杆身杠杆放大手部扭矩，使紧固件产生旋转。模型中头部与杆身采用过渡连接，开口根部保留较宽的材料区域，这种处理符合手动工具的受力逻辑：扳口根部在承受较大扭矩时容易出现应力集中，若过渡过于尖锐或截面削弱过多，长期使用后可能产生裂纹或张口变形。杆身中部采用相对窄长的截面，既控制整体重量，也保证握持和转动时的力臂长度；两端头部尺寸通常对应不同规格，以便一把扳手覆盖两种相邻紧固件尺寸，减少工位上频繁换工具的次数。

　　外形设计上，扳手整体沿长轴方向对称布置，两端开口方向可根据常见标准形成一定角度，便于在平面紧固件上反复摆动作业。实际操作中，使用者将扳口卡入螺母后转动一定角度，退出并重新换位，再进行下一次扳动；当空间狭窄、无法整周旋转时，这种往复动作尤其重要。开口宽度、头部厚度和杆身宽度之间需要平衡：开口过松会造成接触不良，容易打滑并磨损螺母棱角；头部过厚则难以进入狭窄间隙；杆身过宽会增加重量，也可能与相邻零件发生干涉。因此在三维结构表达中，头部外轮廓、开口深度、喉部圆弧和杆身过渡都应保持连续，避免出现突兀的截面变化。

　　安装边界方面，该类工具不属于固定安装零部件，没有机架安装孔或定位基准，但在虚拟装配、维修培训和工具包布局中仍需考虑其外包络。扳手放入工具箱或挂板时，主要占用长度方向空间；两端头部宽度大于杆身，是侧向布置的主要边界。若用于维修工艺仿真，需要检查扳手围绕紧固件转动时的扫掠空间，尤其是头部外侧、杆身上下表面以及手部握持区域是否会与管路、线缆、壳体凸台发生碰撞。对于贴近壁面的螺栓，扳口厚度决定能否插入紧固件与壁面之间；对于深埋在槽内的螺母，杆身长度和头部进入角度则决定操作可行性。

　　产品功能特性上，双头开口扳手结构简单、可靠性高，不依赖动力源，适合作为随机配套工具和现场维修工具。其开口端适合快速预紧、拆卸和中等扭矩作业，但在高强度终紧场合，通常需要配合扭矩扳手或采用闭口、套筒结构以减少棱角损伤。模型在外观上体现了金属工具的典型形态，杆身标识区域可用于标注规格或品牌信息，该区域不参与主要承力，设计时可略微下沉或做平面处理，以便标识清晰并避免握持时产生突兀棱边。边缘倒角与表面圆滑过渡不仅影响外观，也关系到使用舒适度，能够减少手掌在施力过程中的局部压痕。

　　从建模思路看，这类零件适合先建立整体中心线与两端扳口轮廓，再通过拉伸、放样或实体合并形成头部与杆身的连续主体。开口工作面应保持平行度和尺寸一致性，喉部圆角需要单独处理，避免几何上形成尖角。杆身可根据受力方向设置合理厚度，宽面承受弯曲载荷，窄面控制插入空间。两端头部虽然外形相似，但对应规格不同，不能简单复制而忽略开口尺寸和外轮廓比例。完成主体后，再对棱边进行倒角、圆角和标识面处理，使模型既满足结构展示，也能用于维修场景下的空间校核与工具选配。
