便携筒式手动卷笔刀外观结构设计

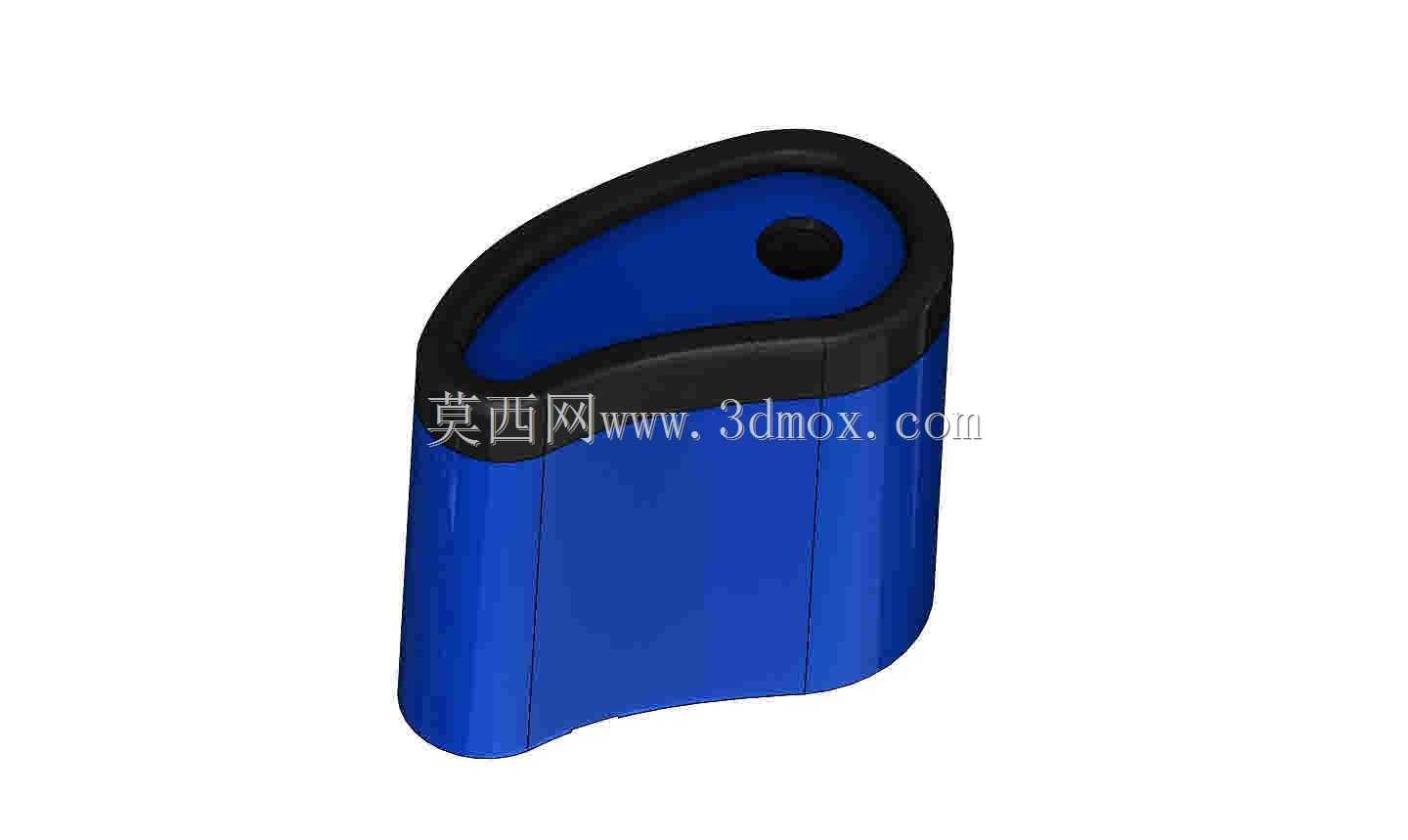

　　该作品呈现的是一款面向日常书写、绘图和学习场景的筒式手动卷笔刀，整体采用立式圆柱收纳结构，将切削机构、废屑容纳空间和握持外壳整合在同一紧凑腔体内。与传统开放式削笔器相比，这种结构在使用时能够把铅笔屑封闭在筒身内部，避免碎屑散落在桌面、图纸或设备操作台上，尤其适合教室、办公室、设计工作室以及外出携带使用。模型对外壳分件、顶部切削口、黑色端盖和彩色主体之间的装配关系进行了完整表达，能够为文具产品的外观验证、结构干涉检查和注塑件拆分提供直观参考。

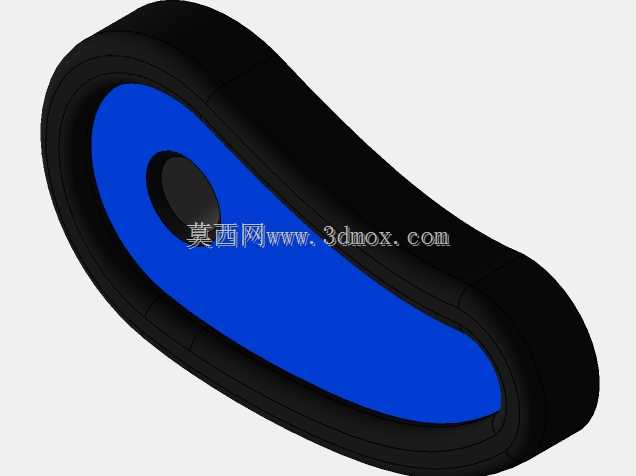

　　从实际用途看，卷笔刀的核心任务是引导木质铅笔进入切削位置，并通过内部刀片完成锥形笔尖修整。顶部黑色端盖承担入口定位和功能区识别作用，端盖上的开孔位置决定铅笔插入角度，也影响切削后笔尖的锥度与露出铅芯长度。设计时需要兼顾入口圆角、孔壁厚度和刀片固定空间，若开口边缘过于锐利，用户插入铅笔时容易产生卡滞；若导向段过短，则铅笔在削切过程中可能偏摆，造成笔尖偏心或铅芯断裂。筒身直径和高度则围绕人手握持习惯确定，外壁保持连续顺滑曲面，使用时可单手握持，另一只手旋转铅笔，操作动作简单直接。

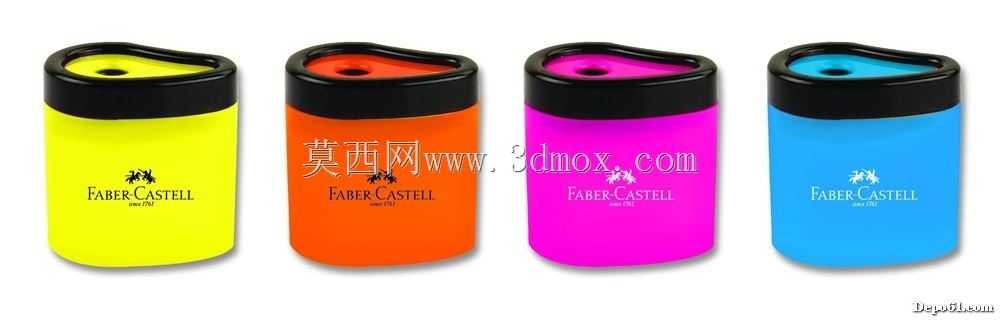

　　外形上，产品采用近似直筒的主体轮廓，上部通过黑色端盖形成视觉分区。端盖边缘并非简单平面，而是带有贴合手指和加强造型的起伏轮廓，既提高顶部区域的辨识度，也能在开合倒屑时增加受力边界。主体外壳可采用多种高可见度颜色，图中荧光黄、橙、品红和蓝等配色体现了消费类文具对货架识别度和用户个性化选择的考虑。对于结构工程师而言，彩色筒身与黑色端盖之间需要重点校核配合间隙、扣位行程和密封挡边；若二者采用卡扣连接，则应在模型中保留足够的弹性臂长度与拔模斜度，若采用旋转锁合，则需控制止口导向角度和装配到位手感。

　　该类产品的内部布局通常围绕刀片组件展开。刀片位于顶部入口附近，切削产生的木屑依靠重力落入下方空腔，因此筒身内部不能设置阻碍废屑下落的突兀横筋。外壳内壁可布置局部加强筋，以提高薄壁塑料件的刚性，但筋位应避开废屑堆积区域，并在端部设置斜度，减少清洁时的死角。底筒作为储屑腔，需要具备一定容积，容积过小会导致频繁清理，容积过大则会使产品高度增加、携带便利性下降。合理的做法是在满足单次课堂或办公使用频次的前提下，把筒体高度控制在口袋、笔袋和文具抽屉均可容纳的范围内。

　　安装边界方面，该产品不属于固定设备，不需要与机架或工作台连接，但在结构设计中仍需考虑刀片的安装与更换。刀片一般通过螺钉或压紧条固定在刀架上，刀架与顶部塑料件的定位面必须保持稳定，因为刀片角度直接关系切削阻力和笔尖成型效果。建模时应关注螺钉柱深度、热熔铜螺母空间或自攻螺钉柱壁厚，避免塑料柱在反复拧紧后开裂。顶部开孔与刀片切削刃之间需要形成连续导屑通道，通道宽度过小会造成长木屑堵塞，过大则可能使碎屑向外飞溅。

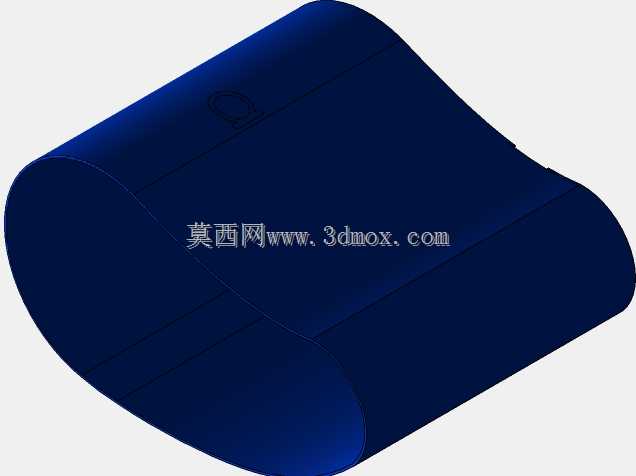

　　从人机工程角度看，筒身外壁承担握持和防滑功能。光滑圆柱面易于成型和清洁，但在手部干燥或握持力较小时可能旋转打滑；因此可在侧壁设置细微磨砂纹理、浅凹槽或软性材料区域。若坚持全光亮外观，则应通过适当增大筒身直径和重量来提升握持稳定性。产品放置在桌面时，底部需要保持平整接触，避免削笔时整体晃动；底部边缘可设置小圆角，既减少应力集中，也能降低塑料件跌落时开裂的风险。

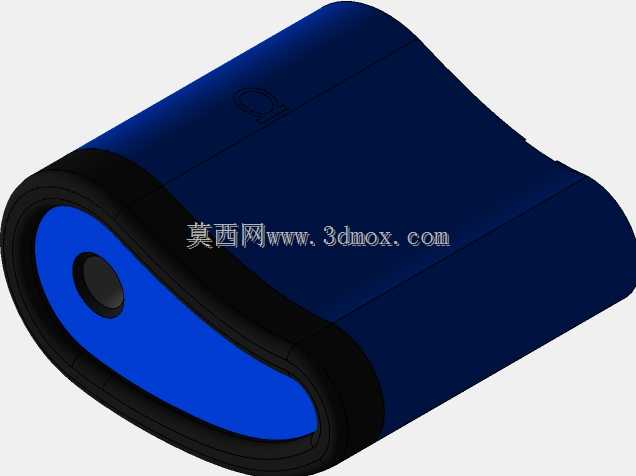

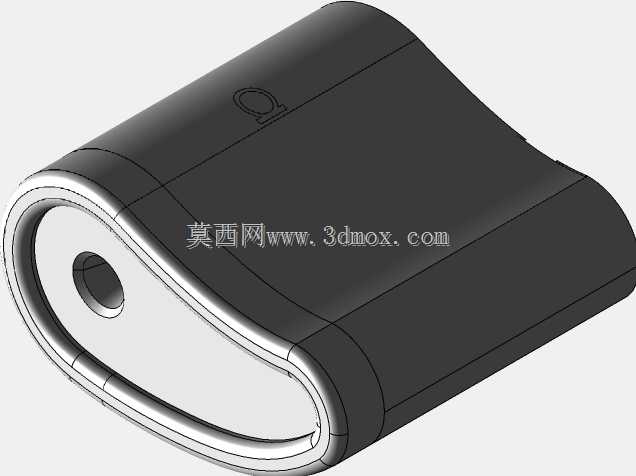

　　在建模表达上，该模型把外观曲面、分件颜色和顶部功能区域作为重点，适合用于产品展示、装配关系确认和后续工程细化。进行量产转化时，还需要进一步补充刀片零件、固定螺钉、内部刀架、卡扣细节和壁厚数据。外壳件应遵循注塑工艺规律，主体壁厚尽量均匀，转角处采用圆角过渡，卡扣与螺钉柱区域避免局部厚胶缩水；端盖与筒体的分模线应布置在不影响手握和外观的位置。通过这些结构处理，便携卷笔刀可以在保证削笔功能稳定的同时，实现轻巧、整洁、易携带和适合批量生产的设计目标。
