现场管路改造里最常碰到的麻烦,就是两段公称通径不一致、又必须布置在同一条轴线上的金属管要完成刚性对接,直接焊死不仅后续拆检困难,变径位置的流道突变还会在介质高速通过时形成局部涡流,带来额外振动与压力损失。这款异径减压连接管正是针对这类工况做的结构方案,整体采用一体成型的中空壳体构型,没有额外拼接焊缝,从大口径接入端到小口径输出端之间做了平滑过渡的锥形流道,介质在腔体内流动时不会遇到突兀的台阶截面,流速变化被控制在平缓区间,既实现不同管径管路的连通,也顺带完成管路内的压力梯度调整。

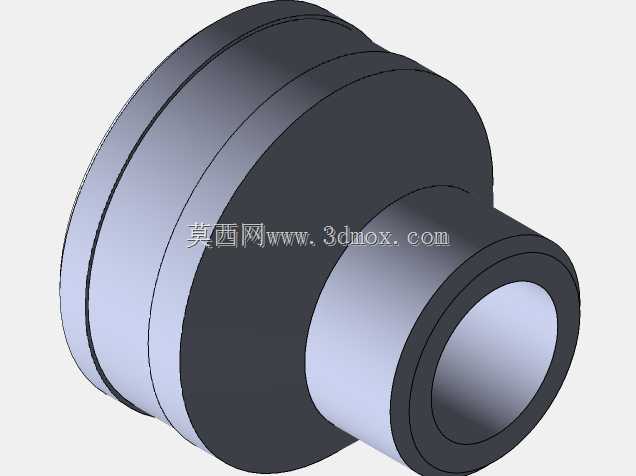

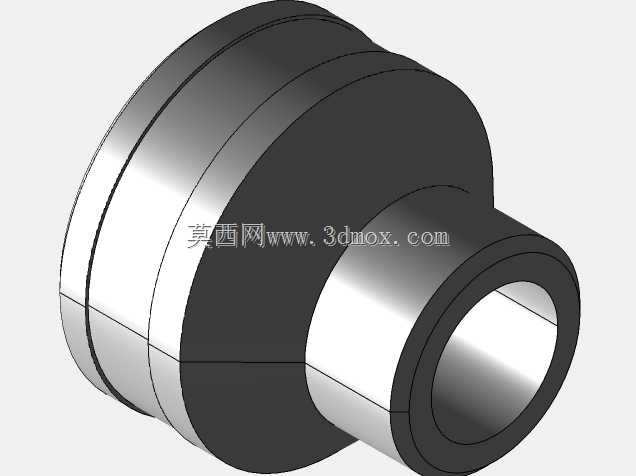

从结构细节来看,管件两端都预留了适配标准管道的套接段,大端的内孔尺寸匹配粗规格管道外径,小端内孔对应细管接入,两段接口的同轴度在建模阶段就做了严格约束,整条流道的中心轴线完全重合,安装后不会出现两段管道偏心错位的问题。外壁没有做多余的装饰性造型,所有轮廓变化都服务于内部流道的平滑过渡:靠近大口径侧的外壁厚度做了局部加强,因为这个位置承接上游来流的压力冲击更大,加厚区域可以抵消介质脉动带来的交变应力,避免长期使用后接口位置出现胀裂风险;往小口径延伸的过程中,外壁随内部流道同步收窄,整体壁厚保持均匀,既不会出现局部材料堆积导致的成型缺陷,也不会有壁厚过薄的承压薄弱点。
实际选型布置时,首先要确认两端对接管道的外径公差,套接段的配合间隙需要控制在合理范围:如果是焊接连接场景,套接深度要覆盖管道端部的整圈坡口位置,保证焊接时熔池可以完全填充接缝;如果是配合卡套、粘接或者密封胶连接的工况,套接内壁的粗糙度要满足密封要求,不能有轴向划痕导致介质渗漏。安装边界上要预留足够的操作空间,这款管件的最大外轮廓出现在大端的法兰状加厚段,布置管路时两侧要留出管道插入、以及后续紧固或者焊接作业的操作距离,不能把变径段直接顶在墙面或者其他设备壳体上,否则后期维护时无法拆卸。

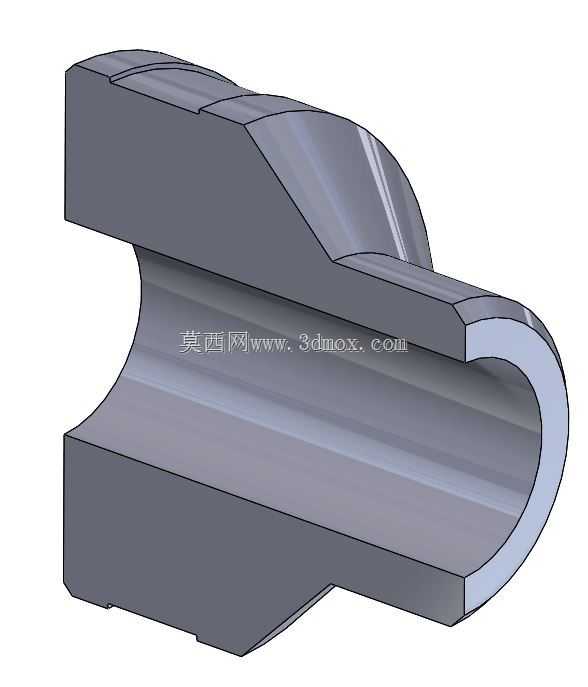

建模过程中优先以内部流道作为核心驱动草图:先绘制两端不同直径的内孔截面,沿着中心轴线放样出连续的中空流道曲面,再按照均匀壁厚的要求向外偏置得到外壁实体,过渡段的锥角没有采用过大的收敛角度,避免流道收缩过快引发的局部压损飙升。外壁的阶梯造型一方面是为了区分两端套接的定位基准,现场装配时工人可以直接通过外壁的台阶判断管道插入的深度,不用额外做标记;另一方面台阶位置也可以作为管钳的夹持受力点,安装拧紧时不会打滑损伤管件表面。
这类管件在给排水管路、低压流体输送、小型设备的液压回油管路、通风变径管道里都有大量应用,相比现场手工切割焊接的异径接头,预制的一体结构内腔光滑度更高,流阻更小,不会出现手工焊接时焊瘤突入流道干扰介质流动的问题。针对减压工况的设计细节上,过渡段的收敛曲线参考了渐缩管的水力特性,介质从大腔进入小腔的过程中流速平稳提升,压力沿程均匀降低,不会在变径位置产生剧烈的湍流噪声,也能减少气蚀发生的概率。
结构校核阶段重点关注两个位置:一是两端套接位置的剪切强度,要保证管道通入额定压力介质时,接口处不会被推力脱开;二是变径过渡段的环向应力,因为锥形段在受压时会产生额外的轴向分力,壁厚取值要覆盖承压要求,同时在模型里把所有尖锐的外角都做了圆角处理,避免应力集中。整个零件没有复杂的侧凹或者倒扣结构,不管是采用金属切削加工、铸造成型还是塑料注塑,都具备很好的工艺可行性,出模或者加工走刀时不需要特殊的复杂工装,量产成本可控。
