手动钢丝夹持剪切钳结构设计

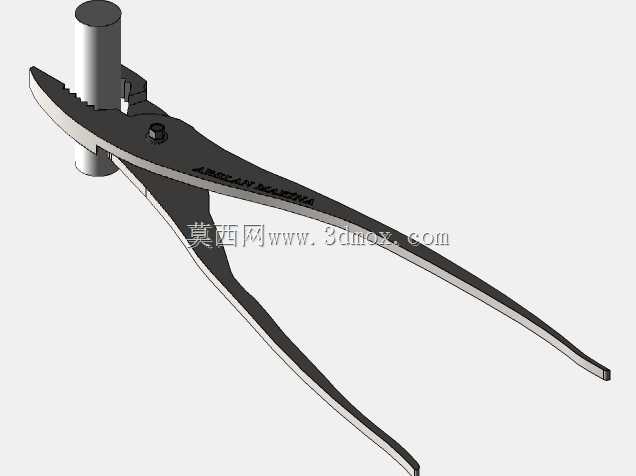

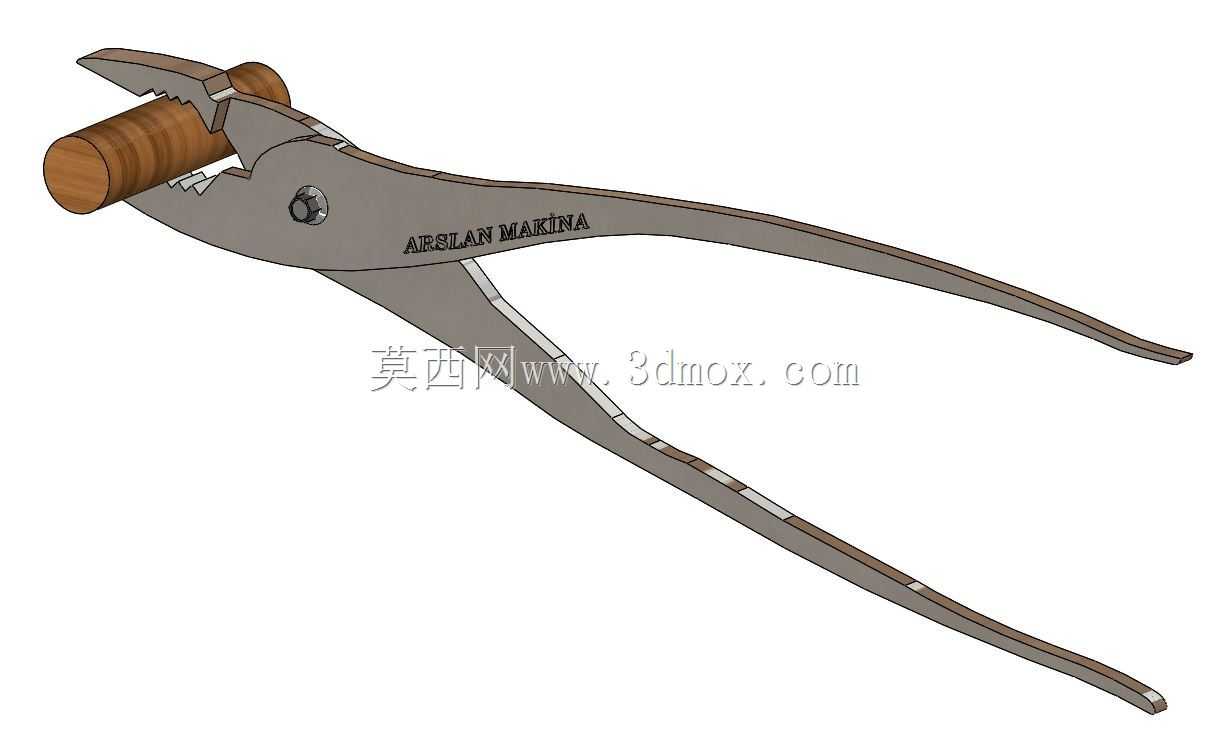

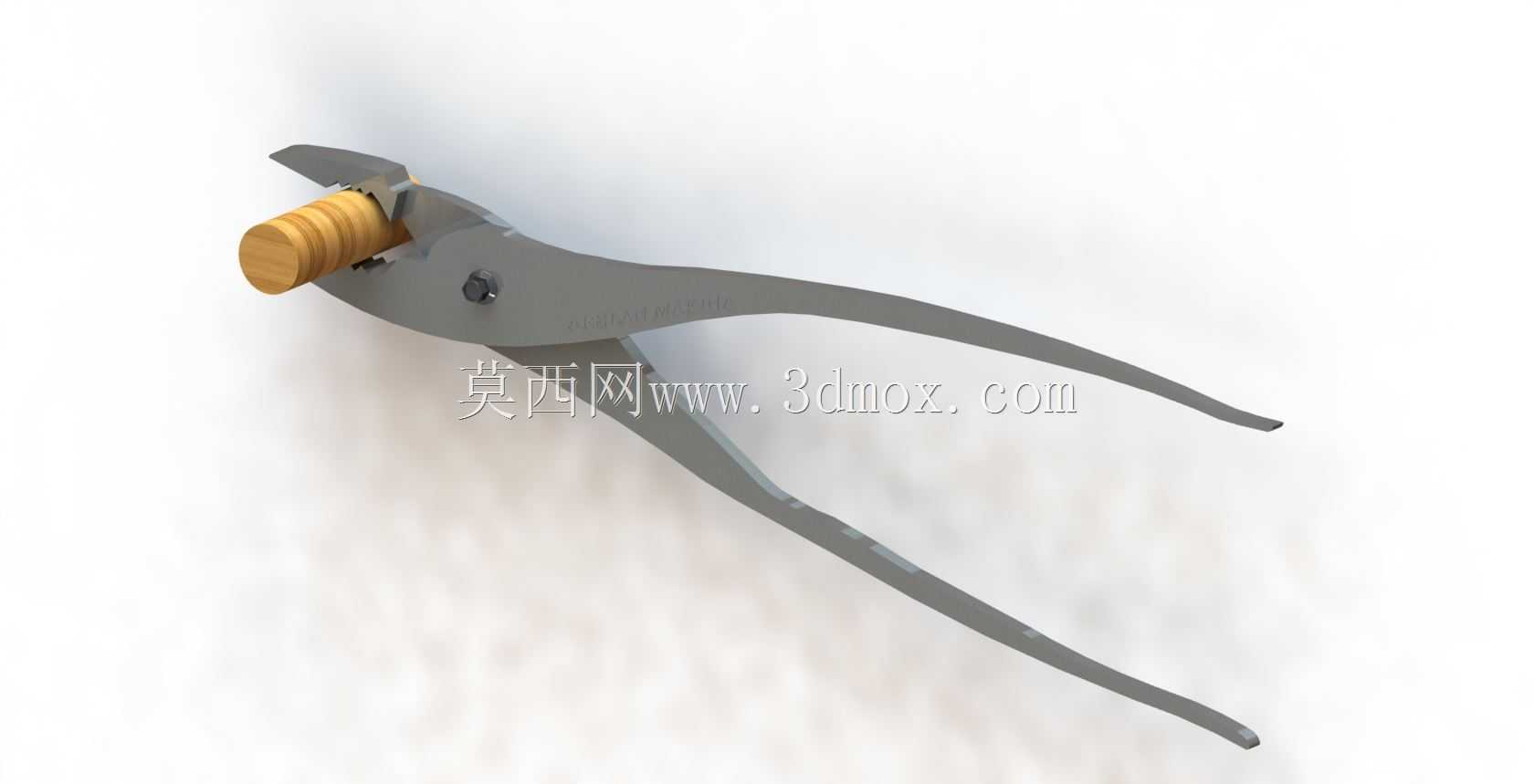

　　这套钳类工具结构围绕日常维修、装配工位和金属线材加工场景展开，核心动作集中在夹持与剪切两类操作。钳头区域设置了带齿纹的夹持面，配合侧向剪切刃口，能够对圆棒、线材、小型销轴类工件进行固定，也可在握持状态下完成较细金属件的切断。图中钳口夹持圆柱工件的状态，体现了钳口弧面与齿形对圆形截面的适配思路：工件被限制在钳口凹槽内，受力时不易沿钳面滑移，手柄继续闭合即可把握力转化为钳口处的夹紧力。

　　从机构形式看，该工具采用典型的双杠杆铰接结构。两片钳身在中部通过销轴连接，销轴位置是整把钳子的力矩分界点：钳口端到销轴为短力臂，手柄端到销轴为长力臂。操作人员在手柄末端施加握力时，长力臂放大力矩，使钳口处获得远大于手部输入的夹紧力。这种结构不需要外部动力源，适合现场维修、野外作业、装配线旁临时处理以及家庭五金维护等场景。钳身整体呈细长形态，闭合后轮廓紧凑，便于放入工具箱隔层或挂在工位板上；张开时手柄末端形成足够开度，手掌可完整包覆，保证多手指协同发力。

　　钳头造型兼顾了功能分区。前段夹持面采用局部齿纹，用于提高与金属工件之间的摩擦阻力；靠近铰接点的刃口区域硬度和间隙要求更高，两刃在闭合过程中应形成接近剪切的配合关系，避免线材被挤压后卡在刃口之间。钳头与手柄之间通过过渡段连接，过渡区需要承受弯曲载荷，因此外形不宜出现急剧截面突变。模型中钳身线条较为流畅，宽度由钳头向手柄逐渐收窄，既控制了整体重量，也让应力从钳口向手柄方向逐步分散。

　　手柄部分采用长而略带弧度的形态，贴合人手握持时的自然角度。与短柄工具相比，长手柄能够在相同握力下提高钳口输出力，同时让手腕处于较舒适的姿态。手柄末端没有复杂包覆结构，偏向基础金属钳身设计，适合作为机构原理件、五金工具样件或教学演示模型使用。若进入实际产品深化阶段，可在手柄区域增加橡塑套、防滑纹或指窝结构，以改善长时间操作时的触感并降低打滑风险。

　　尺寸边界方面，这类钳子的设计需要同时考虑张开角度、钳口容量和手柄干涉。钳头最大开口应满足常见圆棒、线材和小零件的夹持需求；开口过大时，手柄末端间距会增加，手掌较小的使用者可能无法在初始位置稳定发力；开口过小，则限制可夹持工件直径。铰接孔与销轴的配合是运动可靠性的关键，孔轴间隙过大会导致两片钳身晃动，剪切时刃口错位；间隙过小则转动阻力增加，开合不顺。钳口闭合时，两夹持面应尽量平行贴合，刃口处应沿全长逐步接触，从而保证剪切力集中在工件上。

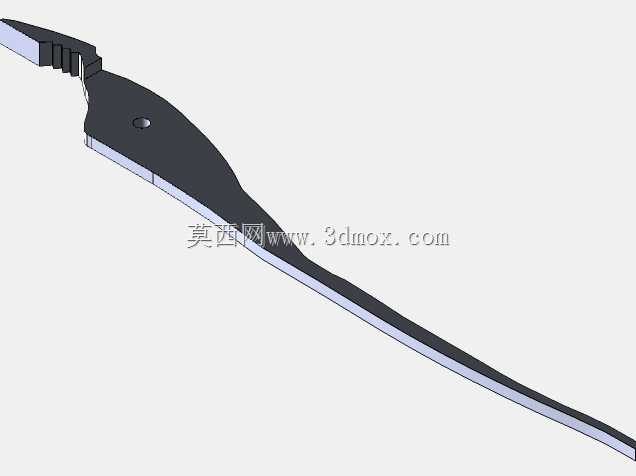

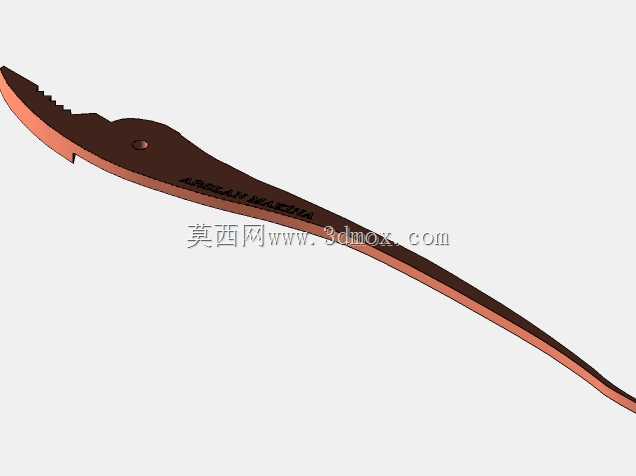

　　建模时可把整钳拆分为左钳身、右钳身、铰接销轴以及被夹持圆棒几个部分。左右钳身属于对称但不完全相同的钣金/锻压式实体思路，轮廓草图需要先确定钳口、铰接孔和手柄末端三点关系，再通过拉伸或实体放样形成主体。齿纹区域可采用局部阵列切除，刃口斜面通过倒角或切削特征表达。销轴作为独立零件，应与钳身孔位建立同轴约束，并在装配中保留旋转自由度，使钳子能够模拟张开与闭合动作。被夹持圆棒可用于检查钳口弧面半径、齿纹接触位置以及最大夹持直径。

　　在实际维护和装配场景中，这类钳子常用于夹紧螺母、拔出小销、弯折铁丝、剪切钢丝或固定小型工件。它的优势在于结构简单、承载路径清晰、操作直接，不依赖气源、电源或液压站。设计时需要避免只追求外形细长而忽视钳头刚度，因为钳口在剪切硬线材时会受到较大的局部反力，若铰接区和钳头过渡段截面不足，容易出现张开变形或刃口偏移。合理的做法是在钳头和销轴周围保留足够材料，手柄区域则可适当减重，使强度分布与受力大小相匹配。

　　整体来看，该模型清晰表达了手动钳类工具的基本机械原理：以铰接点为支点，以长手柄获取力矩，以钳口齿面完成夹持，以局部刃口完成剪切。对于结构设计人员而言，可在此基础上继续校核销轴剪切强度、钳身弯曲应力、钳口齿形耐磨性以及手柄人机尺寸；对于三维建模学习者而言，该件适合练习草图对称绘制、实体切削、铰接装配和运动干涉检查。
