钻床配套精密平口夹紧台虎钳结构

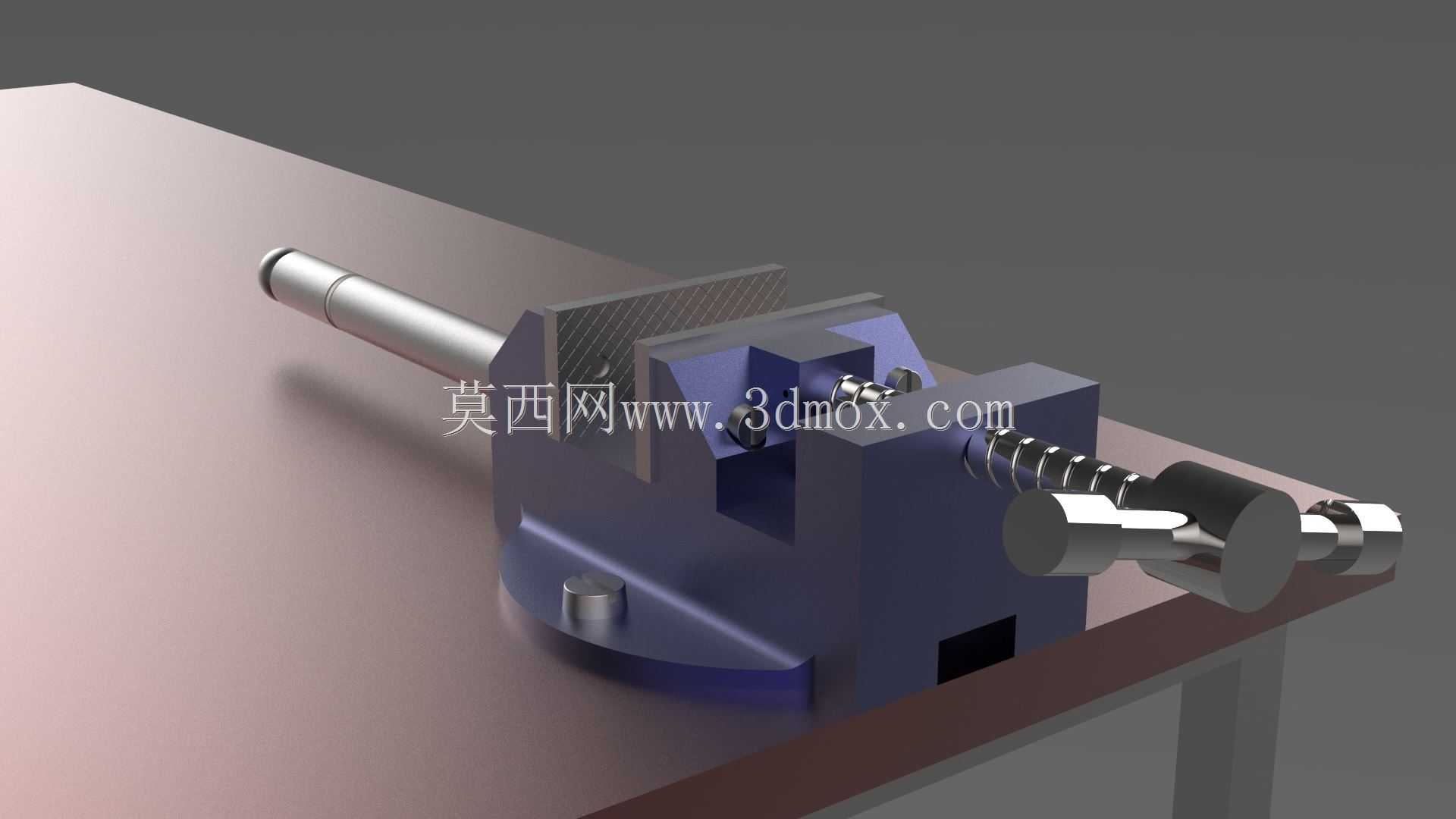

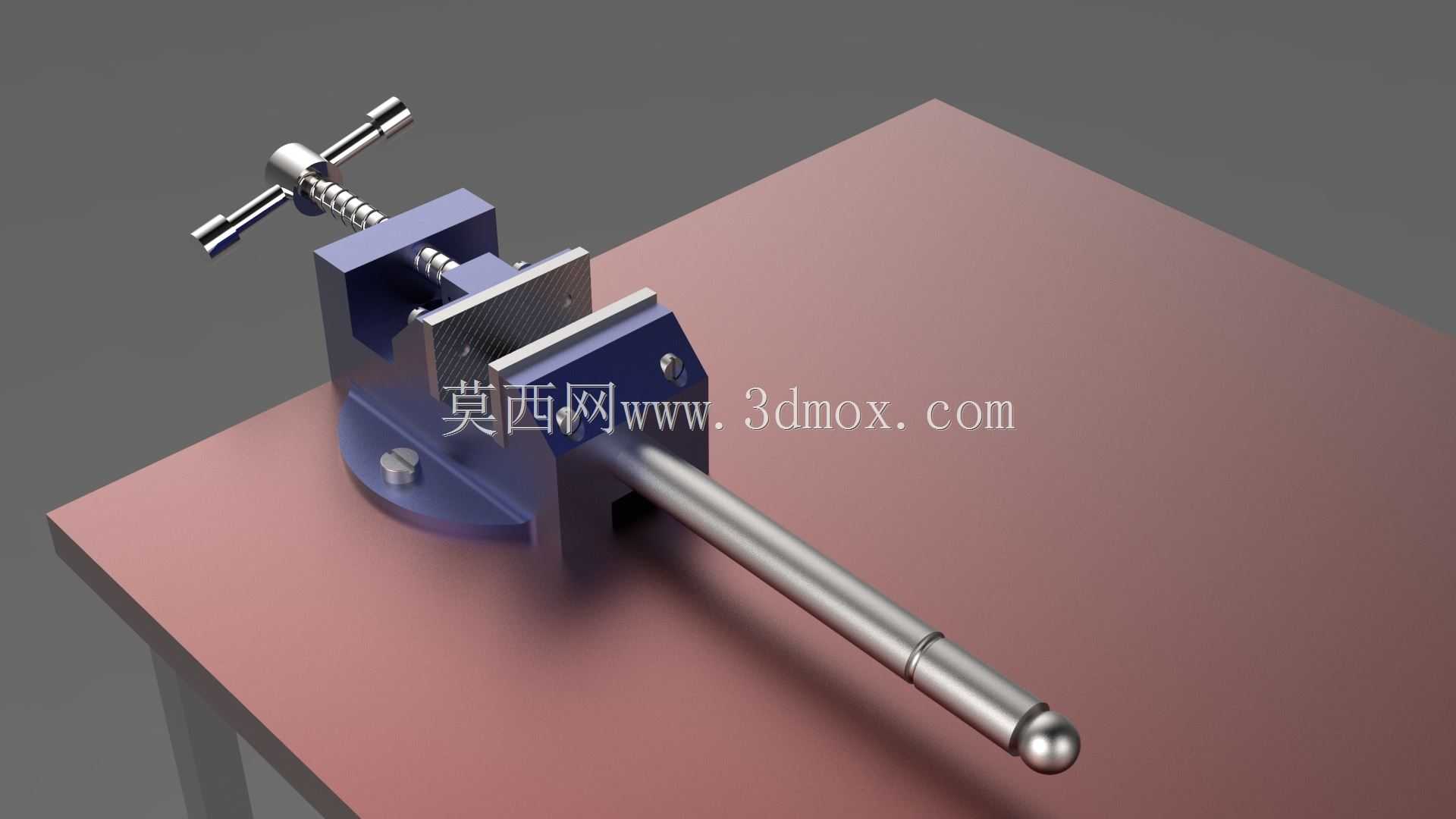

　　这套虎钳结构主要面向钻削加工工位的工件装夹需求，在小型立式钻床、台式钻床的日常作业场景中使用频率极高，车间里的钳工班组进行钻孔、扩孔、铰孔工序前，都会先把待加工的坯料固定在钳口范围内，避免钻头进给时工件移位、跑偏，既保障孔位的同轴度与位置精度，也能防止工件随钻头扭转弹出引发安全隐患。和普通钳工台上手用虎钳不同，这款结构专门适配钻床工作台的安装逻辑，底部设置了可回转的转盘基座，基座上预留了多组沉头安装孔与锁紧定位槽，既可以直接通过T型螺栓压紧在钻床工作台上，也能根据加工角度需求绕竖直轴线旋转钳体，调整到合适方位后再通过侧边的锁紧螺钉把转盘锁死，加工斜向排布的孔系时不需要反复挪动工件，大幅减少划线找正的辅助工时。

　　从实际装夹的功能逻辑来看，钳体的固定钳身与活动钳身都做了加厚的刚性加强筋，钻削过程中钻头施加的轴向进给载荷、切削振动都会直接传递到钳口位置，如果钳身刚性不足，受力后出现微形变，就会导致孔口崩边、孔轴线倾斜，这套结构在钳身侧壁与底座衔接的位置做了三角加强结构，整体形变余量控制在极小范围内。钳口工作面镶嵌了带滚花的硬质钳口板，通过内六角螺钉固定在钳身上，夹持毛坯件的时候滚花纹理可以嵌入工件表面的微观凹凸层，摩擦力远大于光面钳口，就算是表面带氧化皮的型钢坯料，夹紧后也不会出现打滑窜动；如果后续需要夹持精加工后的工件，也可以把带齿的钳口板更换为软质铜质或者铝合金钳口，避免夹伤已加工的光洁表面。

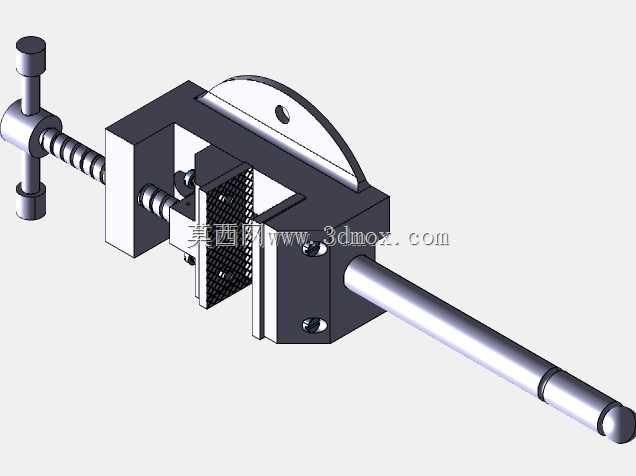

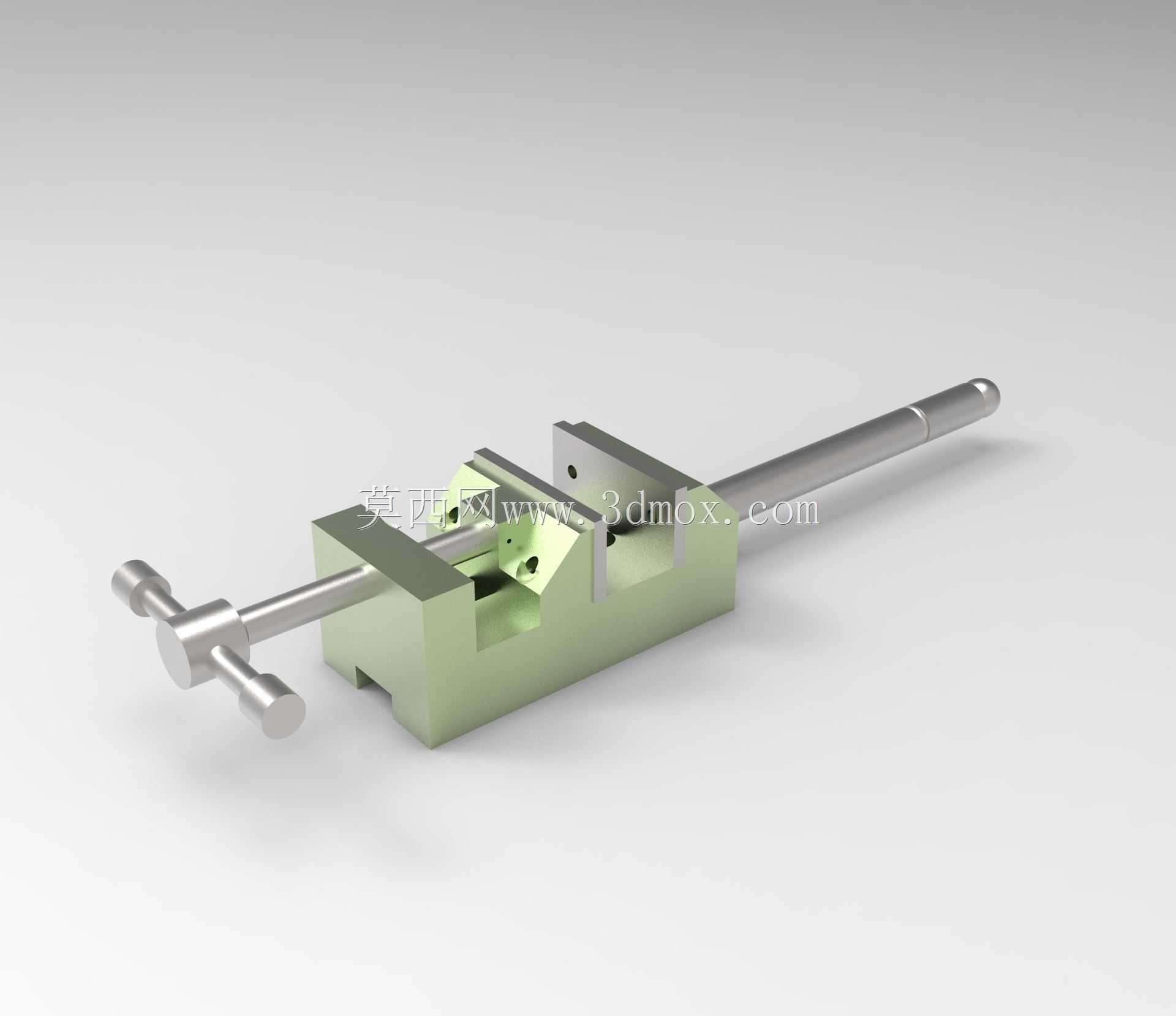

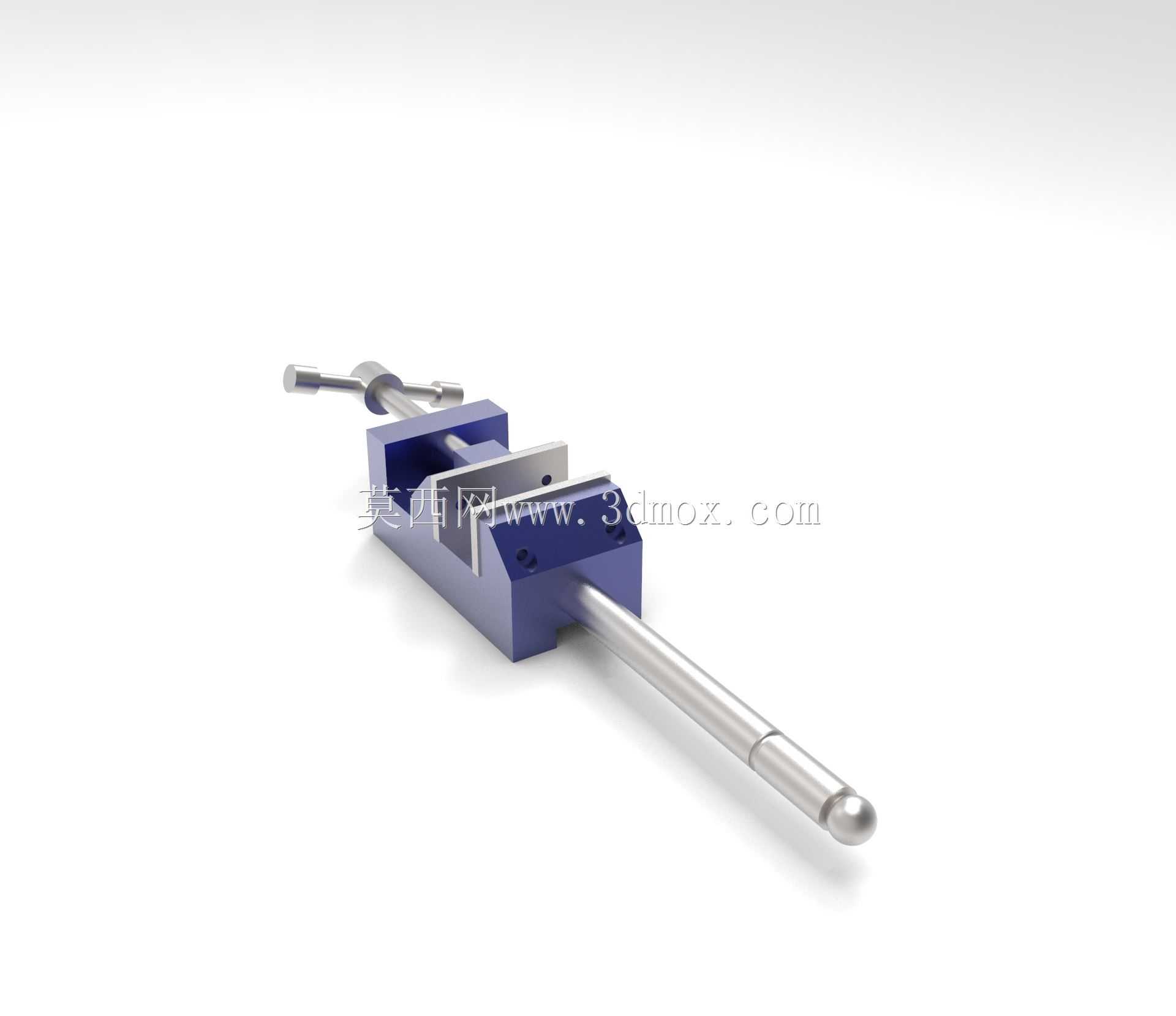

　　夹紧动力的传递路径完全围绕机械增力逻辑设计，贯穿活动钳身的主丝杠采用梯形螺纹构型，相比普通三角螺纹，梯形螺纹的牙型受力面更厚，承受大轴向夹紧力的时候不会出现牙型滑扣，丝杠的两端都设置了限位轴肩，旋转丝杠时活动钳身沿钳身的导向导轨做直线进给，不会出现径向晃动。丝杠末端延伸出的长操作杆采用杠杆增力设计，操作人员扳动长杆的时候，只需要施加很小的手部作用力，就能通过螺纹的力放大效应在钳口处产生数千牛的夹紧力，针对小型钻床的加工载荷来说，这个夹紧力冗余量完全可以覆盖绝大多数黑色金属、有色金属坯料的装夹需求。丝杠顶端还设置了十字形的辅助加力杆，当需要微调钳口开口大小、或者对薄壁工件进行轻夹紧的时候，转动十字杆就能获得更细腻的进给控制，避免长杆扳动时作用力过大夹变形薄壁管件。

　　安装边界方面，整套虎钳的底座轮廓尺寸适配常规小型台钻的工作台面，底座的安装孔间距匹配标准钻床工作台的T型槽间距，不需要额外加工过渡连接板就能直接完成固定；钳口的最大开口行程覆盖了车间常规小型零件的坯料尺寸，钳口的高度也留出了足够的避让空间，钻头向下钻通工件之后，刀尖不会直接磕碰钳口底部，下方预留的排屑空隙可以让钻削产生的切屑自然掉落，不会堆积在钳体内部卡滞活动钳身的滑动面。活动钳身和固定钳身的配合导向面采用了宽面导轨设计，配合间隙经过合理调校，夹紧过程中活动钳身不会出现上翘或者偏摆，钳口的两个夹持面始终保持平行，就算夹持不同厚度的工件，也能保证工件的基准面和钻床主轴轴线保持垂直。

　　从结构设计的思路层面拆解，这套方案没有采用复杂的液压或者气动夹紧结构，完全依靠纯机械螺纹副实现夹紧，在单机小批量的加工场景下可靠性极强，车间日常使用不需要配套气源、液压站，也没有密封件老化、油路泄漏的维护痛点，操作工只需要定期在丝杠螺纹面和导向滑动面上涂抹润滑脂，就能保证长期使用的进给顺畅。转盘基座的回转刻度线可以辅助操作人员快速设定偏转角度，加工工件上不同角度的径向孔时，不需要重新对工件进行划线，只需要松开转盘锁扣转动钳体到对应刻度再锁紧即可，非常适合机修车间、非标零件加工工位的多品种小批量生产模式。钳体整体的铸造结构做了应力释放的构型优化，壁厚过渡均匀，不会出现铸造应力集中导致的后续变形，所有外露的操作杆件都做了圆角钝化处理，操作人员快速装夹工件的时候不会被锐边划伤，各个锁紧螺钉的位置都布置在扳手可以轻松触及的区域，装夹调整的操作动线非常顺畅，没有多余的干涉结构。
