带环形柄螺旋圆柱铣刀结构设计

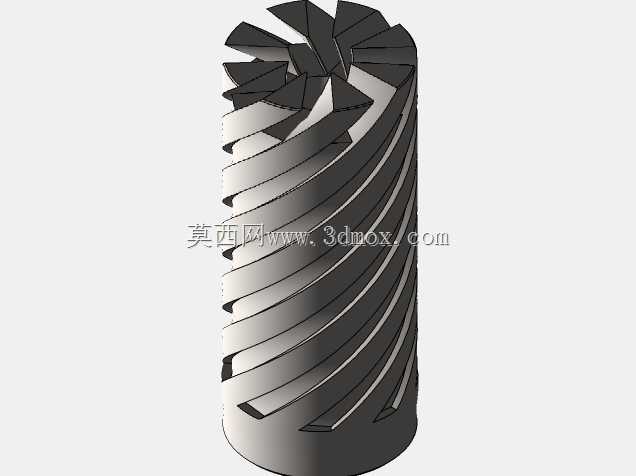

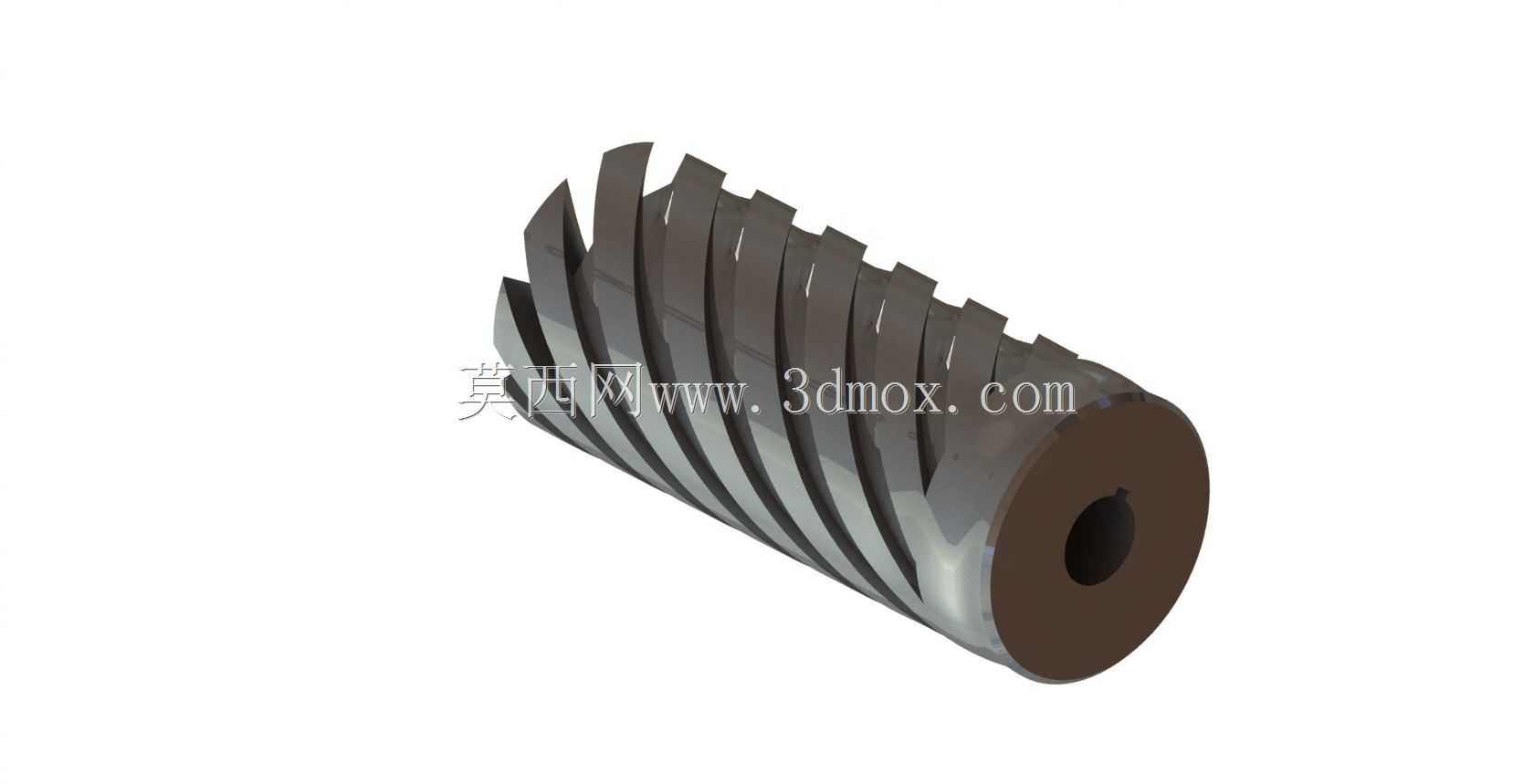

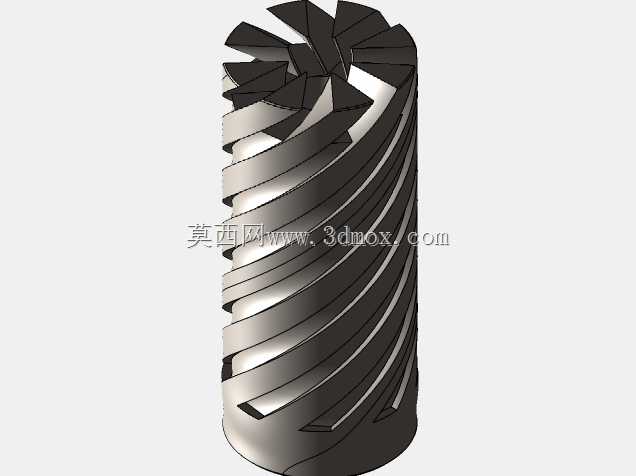

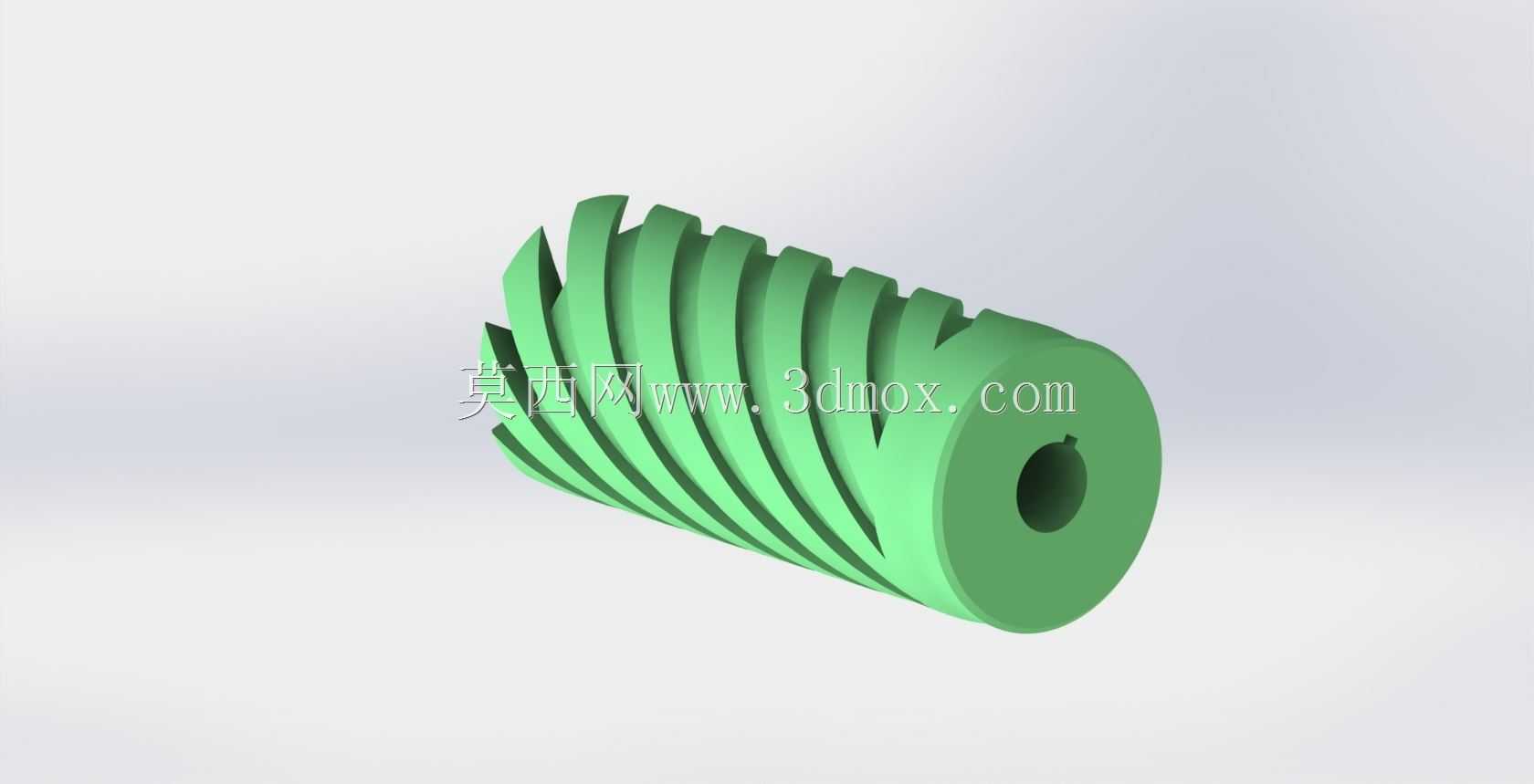

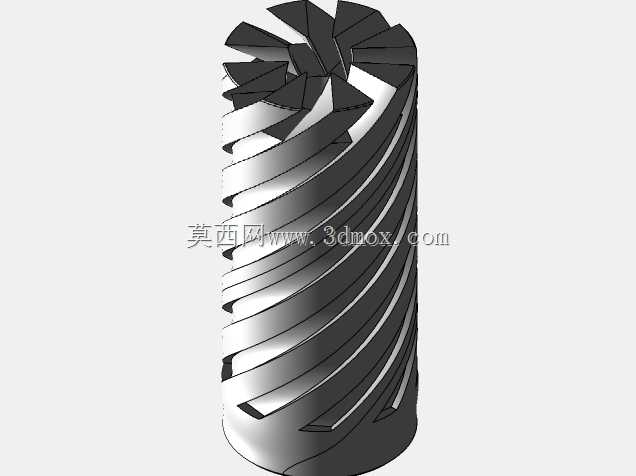

　　该模型呈现的是一种圆柱螺旋槽铣削刀具，主体为带中心安装孔的圆柱刀体，外圆连续布置多道螺旋切削刃，刃口沿轴向呈大螺旋角排布，整体结构紧凑，属于金属切削加工中用于平面、台阶面及成型轮廓铣削的常用刀具类型。

　　从实际加工场景看，这类刀具主要装夹在立式铣床、卧式铣床或加工中心主轴上，针对钢件、铸铁件以及有色金属坯料开展粗铣与半精铣作业。螺旋刃的排布方式使刀齿切入工件时是渐进接触，而非直齿铣刀那样整齿同时冲击工件，切削过程中每一个刀齿承担的切削厚度随刃线旋入逐步变化，能显著降低铣削振动，在长刃口接触工件的大余量铣削工况下，排屑路径沿螺旋槽自然向外导出，切屑不会卡在容屑槽内刮伤已加工表面。

　　结构设计上，刀体中心的通孔为安装定位基准，使用时可通过芯轴穿过内孔实现两端支撑，适配卧式铣床的刀杆装夹方式，也可搭配柄套转换为立装结构。刀体两端的端面预留了足够的夹持与避让空间，刃部螺旋槽从靠近一端的位置连续延伸至另一端，容屑槽的槽底圆弧经过平滑过渡，避免应力集中在槽根位置，防止高速铣削受交变载荷时出现刀体开裂。切削刃的后角、前角沿螺旋线全程保持一致，建模过程中需要先绘制单条螺旋引导线，再通过扫掠切除生成均匀的容屑槽，阵列后保证所有刀齿的周向等分精度，若齿距偏差过大，铣削时各齿切削负载不均，会直接导致加工表面出现规律性振纹。

　　安装边界方面，刀体外径为切削工作直径，选型时需保证刀具外径与机床主轴的额定切削扭矩匹配，中心孔的尺寸与标准刀杆直径配合，轴向长度方向上，刃部有效工作长度要大于待加工工件的铣削宽度，两端非刃部的圆柱段要留出足够的压紧垫圈与螺母安装空间，装夹后刀具径向跳动需控制在较小范围内，否则个别刀齿会过载磨损。在生产线的实际应用里，这类带内孔的套式螺旋圆柱铣刀常用于箱体零件的大平面铣削、长槽加工，相比短刃立铣刀，它的刃口接触长度更长，一次走刀即可完成宽面加工，不用多次搭接走刀，加工效率更高，同时螺旋齿的切削平稳性也能降低机床主轴受到的冲击载荷，延长主轴轴承的使用寿命。建模时还要注意刀齿端部的倒角处理，避免刃口尖角处应力集中出现崩刃，容屑槽的槽宽要匹配常规铣削参数下的切屑体积，保证切屑可以顺利沿螺旋槽排出，不会在槽内堵塞造成二次切削。
