卫浴洁具液压抽芯折叠式注塑模具结构

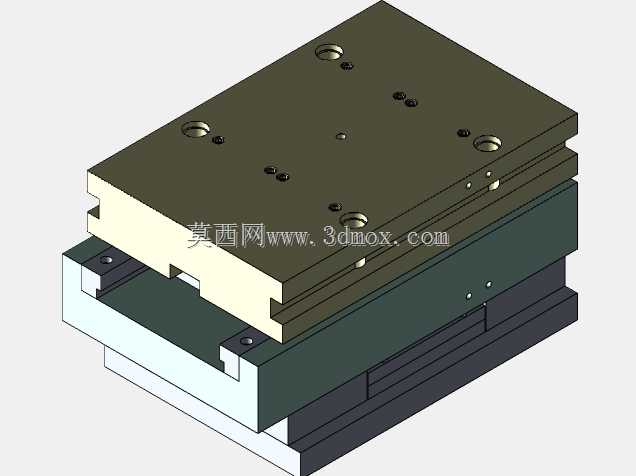

　　这套模具结构面向卫浴类卫生产品的注塑成型需求，核心处理的是带内凹、倒扣及深腔特征的塑料件脱模问题。在日常洁具产品中，类似折叠芯体、连接座、水路配件等零件往往存在侧向封闭特征，单纯依靠定模、动模开模方向无法顺利取出制件，因此需要引入液压驱动滑块与可折叠型芯组合的脱模方案。模型中可以看到模架、型腔、型芯、导向件、滑块导轨及油缸安装位之间的配合关系，整体布局围绕成型稳定性和取件可靠性展开。

　　从实际生产场景看，这类模具通常安装在卧式注塑机上，模具开合方向沿设备拉杆轴线布置。侧向抽芯不宜完全依赖斜导柱，因为抽芯距离较长、芯体包紧力较大，若采用机械式强行抽芯，容易在开模瞬间产生较大冲击，导致塑件拉伤、变形甚至型芯卡滞。液压滑块的优势在于抽芯动作可按顺序控制：开模前或开模至设定位置后，油缸先推动滑块沿导轨退出侧向成型区域，待倒扣完全脱离后再进行顶出。这样能够把长距离抽芯分解为平稳直线运动，降低机构瞬时载荷。

　　可折叠芯的设计重点在于处理制品内部难以直接抽出的结构。常规整体型芯在深腔或内钩部位会与塑件发生干涉，需要沿多个方向分解成型面。折叠芯通过分段铰接或嵌套式运动，使芯体在脱模过程中先解除局部支撑，再改变姿态退出内腔，从而避免塑料件被硬性撑开。设计时需要关注折叠关节的位置，不能只追求可动，还要保证成型面上无明显拼缝错位。铰接区域应尽量设置在非外观面或允许存在工艺痕迹的位置，配合面需设置足够圆角，减少应力集中和飞边风险。

　　型腔与型芯的分模面选取遵循沿制品最大轮廓开放的原则。对于卫生洁具类零件，外观面通常要求光滑、少熔接痕，因此进胶位置宜设在背面、厚壁过渡区或后续可修整区域。冷却水路需要围绕深腔和滑块区域布置，尤其折叠芯附近热量集中，若冷却不均，制品收缩差异会造成内应力，脱模时更容易顶白或拉裂。滑块内部如空间允许，可设置隔水板或绕流通道，使抽芯件在连续生产中保持温度稳定。

　　导向与承力结构不能忽略。液压滑块在合模时会受到注塑压力产生的侧向推力，滑块本身除了与导轨配合，还需要锁紧块承受型腔压力。锁紧面角度通常与滑块运动方向匹配，合模后锁紧块应先于型腔完全闭合，确保滑块不会因熔料压力后退。导轨接触面要保留润滑与耐磨设计，长期批量生产中滑块反复运动，若导向间隙过大，会导致侧向孔位、槽位尺寸漂移。油缸连接端则应避免刚性螺纹直接承受偏载，通常通过接头、压板或浮动连接与滑块相连，抵消少量不同轴误差。

　　顶出系统布置需结合制品形状。深腔类塑料件对型芯包紧力较大，顶针不能集中在薄弱壁面上，否则会留下顶出痕甚至造成穿孔。更合理的方式是在边缘加强筋、凸台或厚壁区域分布顶出力，必要时采用推板、顶块与顶针组合，使脱模力沿制品周向均匀传递。折叠芯退出后，制品内部约束减少，此时顶出动作应保持短行程、平稳接触，避免薄壁件被推翘。

　　安装边界方面，模架外形需要与注塑机拉杆间距、最小模厚、开模行程及顶出孔位置匹配。油缸沿模具侧面伸出后，要校核设备安全门、机械手取件空间以及周边水管、油管走线，不能让抽芯行程与机床立柱或操作侧发生干涉。吊装孔、定位环和浇口套中心也应按设备规格统一考虑。若采用自动生产，滑块退到位、折叠芯复位、顶针回位等动作都需要在控制系统中设置顺序联锁，防止未完全复位就合模造成机构碰撞。

　　从三维建模角度看，这类结构不能只建立静态装配，需要把运动件按实际方向拆分清楚：动定模开合、油缸抽芯、折叠芯转动或滑移、顶出板运动都应保留独立自由度。检查时重点观察极限位置是否干涉，折叠芯在收缩状态下能否通过制品内腔，滑块退出后制件是否还有遮挡。排气槽、封胶面、避空位和加工基准也要在模型中体现，因为模具从设计到加工、装配、试模是连续过程，结构数据越清楚，现场修模量越少。

　　整体而言，该模具方案适合具有复杂内侧倒扣、需要长行程侧向抽芯的卫生洁具塑料件。液压系统提供稳定抽芯力，折叠芯解决内腔不可直接脱模的问题，滑块、锁紧、导向、冷却和顶出共同保证成型周期与制品尺寸稳定性。设计时若能把运动顺序、安装空间和密封封胶位置同步校核，试模阶段常见的拉伤、飞边、卡模和顶出变形问题都能明显减少。
