小型桌面三轴数控雕刻机结构设计

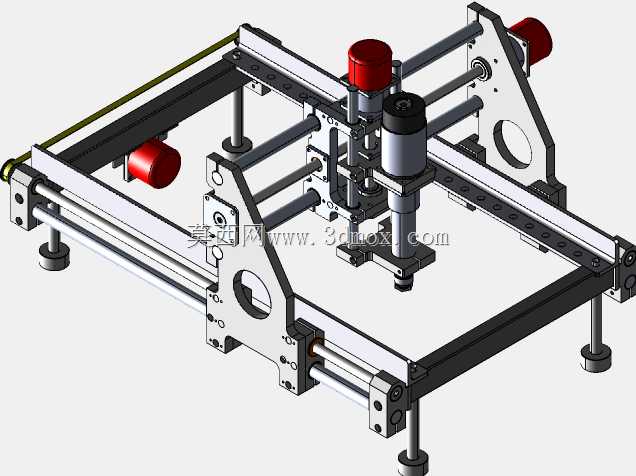

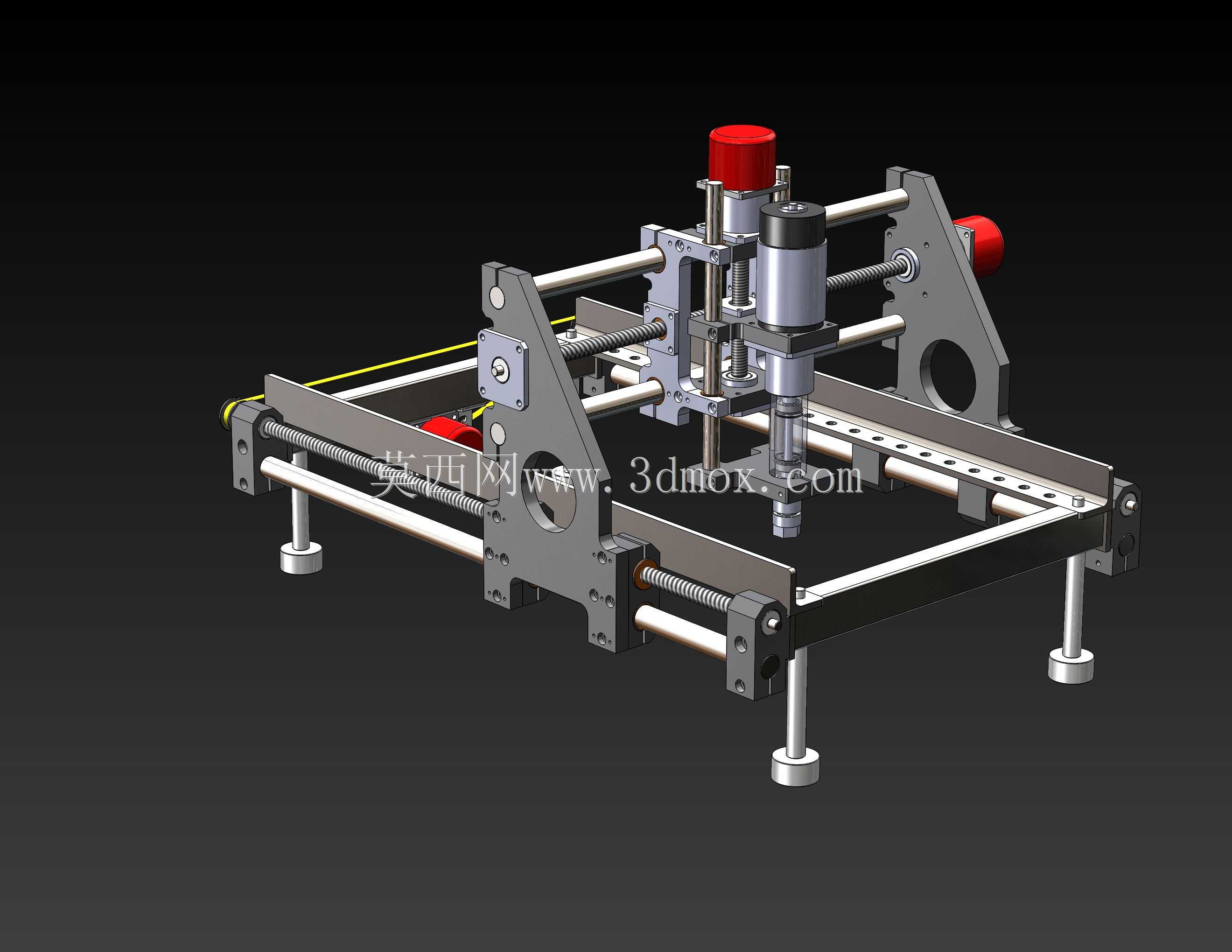

　　该三轴数控雕刻机面向小尺寸工件的轻切削、雕刻与打样场景，常见于实验室样件试制、教学实训、小型标牌加工、软金属及非金属板材精细加工等场合。设备整体采用龙门式布局，工作台面固定，横梁带动Z轴执行部件完成X、Y方向进给，这种结构在有限占地内可获得较稳定的支撑刚度，同时便于控制运动质量，提升低速进给时的平稳性。

　　从实际用途看，该结构可适配铣削、雕刻、钻孔等轻载工艺，加工对象包括亚克力、木板、塑料板、薄铝片及类似材料。Z轴滑台上安装主轴单元，刀具通过夹头固定，由主轴提供旋转切削动力；三个方向均采用直线光轴作为导向元件，并配合丝杠传动将旋转运动转换为直线进给。导向轴两端设置支座，丝杠与螺母座分别连接运动滑台和固定机架，端侧预留电机或手轮接口，可根据自动化程度选择伺服、步进驱动或手动微调方案。

　　设计思路上，机架以板材和型材组合形成框式承载结构，底部支脚将主机架抬离安装面，既为底部走线、排屑和调平留出空间，也减少台面不平对导轨平行度的影响。X轴方向跨距决定单次可加工的横向范围，Y轴导轨沿床身长度方向布置，Z轴则通过竖直导向组件控制刀具升降，三者形成明确的笛卡尔坐标系。各轴行程需要与丝杠有效长度、光轴支撑间距、螺母座安装位置以及极限位置干涉量统一校核，避免滑台在端点处与轴承座、电机座或横梁侧板发生碰撞。

　　外形与安装边界方面，这类桌面设备要求占地面积小、重心低，底部支撑点应尽量外扩以提高抗倾覆能力。安装时需保证工作台面与Z轴进给方向垂直，X、Y轴导向件平行度直接影响轨迹精度；主轴中心与刀具夹持位置需位于Z轴滑台刚度较强区域，以减小悬臂带来的振动。侧板开孔和横梁连接部位承担主要载荷，螺栓预紧、定位销配合以及装配面平面度都需要在建模阶段体现。线缆拖链沿运动方向布置，可避免进给过程中导线反复弯折；限位开关、行程挡块和润滑点也应在结构中预留位置，从而保证设备在长期运行中的维护性与安全性。
