小型水平轴风力发电机组整机结构

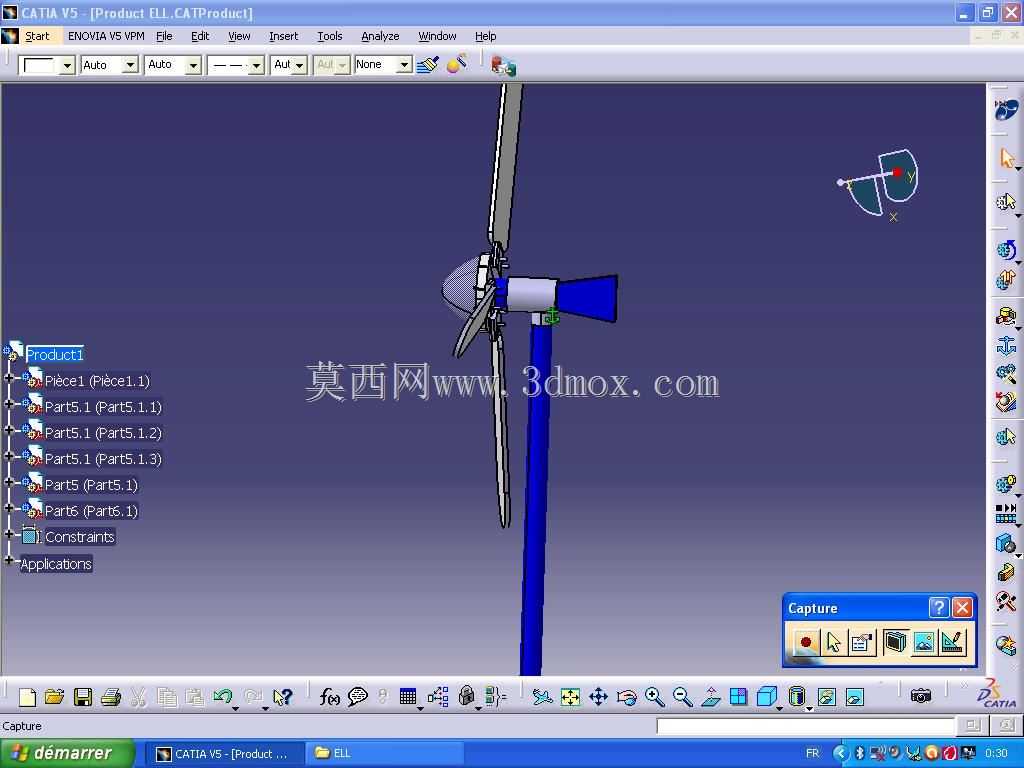

　　该三维结构呈现的是一套小型水平轴风力发电机组，整体由三叶片风轮、轮毂、机舱、塔筒及底部安装基础段组成，主要用于分布式风能利用场景，例如厂区辅助供电、偏远站点独立电源、教学实训平台以及风光互补系统中的风能采集单元。与大型兆瓦级机组相比，这类小型机组的结构边界更紧凑，塔筒高度、风轮直径和机舱重量都受到运输、吊装与现场维护条件限制，因此在建模时需要同时兼顾气动外形、支撑刚度和装配可达性。

　　风轮部分采用三叶片布局，叶片沿周向均匀布置，运行时围绕近似水平的主轴旋转。三叶片方案在小型机组中较为常见，其动平衡相对容易控制，风轮扫掠面内的载荷波动较两叶片方案更平缓，对塔筒顶部产生的周期性冲击也较小。叶片外形从根部到尖部具有明显的弦长和厚度变化，根部区域需要保留足够的连接截面，以便与轮毂形成可靠固定；中段承担主要风能捕获任务，翼型轮廓应保持连续；尖部则强调降低局部线速度带来的噪声和气动损失。实际建模中，叶片不能只作为外观曲面处理，还要考虑根部紧固件布置、桨距固定方式以及后续与轮毂的干涉检查。

　　轮毂位于风轮中心，是把叶片气动载荷传递到主轴的关键部件。它的外形虽然不大，却同时承受推力、扭矩、弯曲弯矩和旋转离心载荷。小型机组常采用固定式桨距结构，轮毂与叶片之间通过螺栓或夹持结构连接，设计重点在于保证连接孔位的同轴度、端面贴合面积以及拆装空间。若机组用于教学或试验，轮毂外部还应预留传感器、防护罩或变距附件的安装位置；若用于长期户外运行，则需要关注雨水、沙尘进入连接区域后造成的松动和腐蚀问题。

　　机舱位于风轮后方，内部容纳主轴支承、传动连接、发电单元及偏航相关结构。模型中机舱外壳呈流线型轮廓，前端与轮毂衔接，后端逐渐收束，这种处理不仅是为了外观完整，也有利于降低风轮后方的扰流阻力。机舱底部与塔筒顶部形成回转连接界面，实际设备可通过偏航机构使风轮对准来流方向。对于小型机组，偏航系统可以采用主动电机驱动，也可以采用尾舵式被动对风结构；无论采用哪种方式，三维布置时都要核对机舱重心与塔筒轴线的相对位置，避免顶部偏心弯矩过大。

　　塔筒采用单立柱形式，截面以圆形为主，从底部基础一直延伸至机舱支承位置。圆形塔筒在各个风向下来的抗弯特性较一致，外表也便于防腐处理和爬梯、电缆附件布置。塔筒高度并非孤立参数，它需要结合风轮直径确定：塔筒顶部与风轮最低点之间要留出安全距离，防止叶片在风载变形或极端工况下触碰塔架；塔筒底部则要与基础法兰、预埋件或地面支架连接。安装边界上，应重点核查基础螺栓圆直径、塔筒底法兰厚度、维护门或电缆引出口位置，以及机组运输时塔筒分段长度是否满足道路和吊装条件。

　　从整机装配关系看，风轮、机舱和塔筒构成自上而下的载荷传递链。叶片捕获风能后产生扭矩，轮毂将扭矩送入机舱，推力和弯矩则通过机舱底座、偏航支承传递给塔筒，最终由底部基础承受。结构建模时需要把这些传力路径体现出来，而不是把各零件简单堆叠。比如轮毂与主轴之间应保留明确的轴向定位面，机舱底座与塔筒顶法兰之间要有螺栓连接区域，塔筒底部则需要体现法兰盘或焊接过渡段。若后续要进入工程详图阶段，这些位置往往也是应力校核、螺栓选型和防腐维护的重点。

　　在现场应用中，这类机组通常安装在开阔屋顶、田野、牧场、海岛或通信基站附近。选址时要避开建筑物背风区和明显湍流区，因为湍流不仅降低发电效率，还会使叶片载荷频繁波动，加速轮毂和塔筒连接部位疲劳。对于三维设计人员而言，模型除了表达设备本体，还应考虑周围安装空间：风轮旋转平面内不能有树枝、线缆或建筑构件侵入，机舱后方要保留维护人员接近舱盖和电气接口的空间，塔筒底部则需留出控制柜、接地装置和基础施工的操作范围。

　　设计思路上，小型风机强调结构简单、维护方便和运行稳定。叶片数量、塔筒高度、机舱长度和尾流方向之间需要相互协调：风轮直径决定扫掠面积和功率等级，塔筒高度影响来流风速和基础载荷，机舱重量则影响偏航阻力与塔架稳定性。若机舱过长，会增大尾部偏心；若塔筒过细，顶部摆动会影响风轮对风；若叶片根部连接空间不足，现场装配将难以实施。因此，在外形建模阶段就应同步考虑螺栓工具空间、吊装吊点、电缆走线和检修开口。

　　该模型适合用于小型风力发电装备的结构展示、装配关系校核、课程设计以及新能源设备方案沟通。通过完整的风轮、轮毂、机舱和塔筒造型，可以直观看到水平轴风机的基本组成，也能够为后续叶片细化、传动机构布置、法兰连接设计和基础安装方案提供清晰的三维参照。
