三菱HG-KN43K伺服电机三维结构

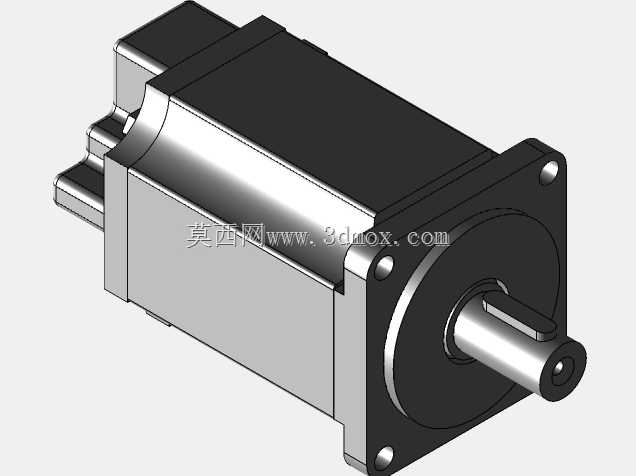

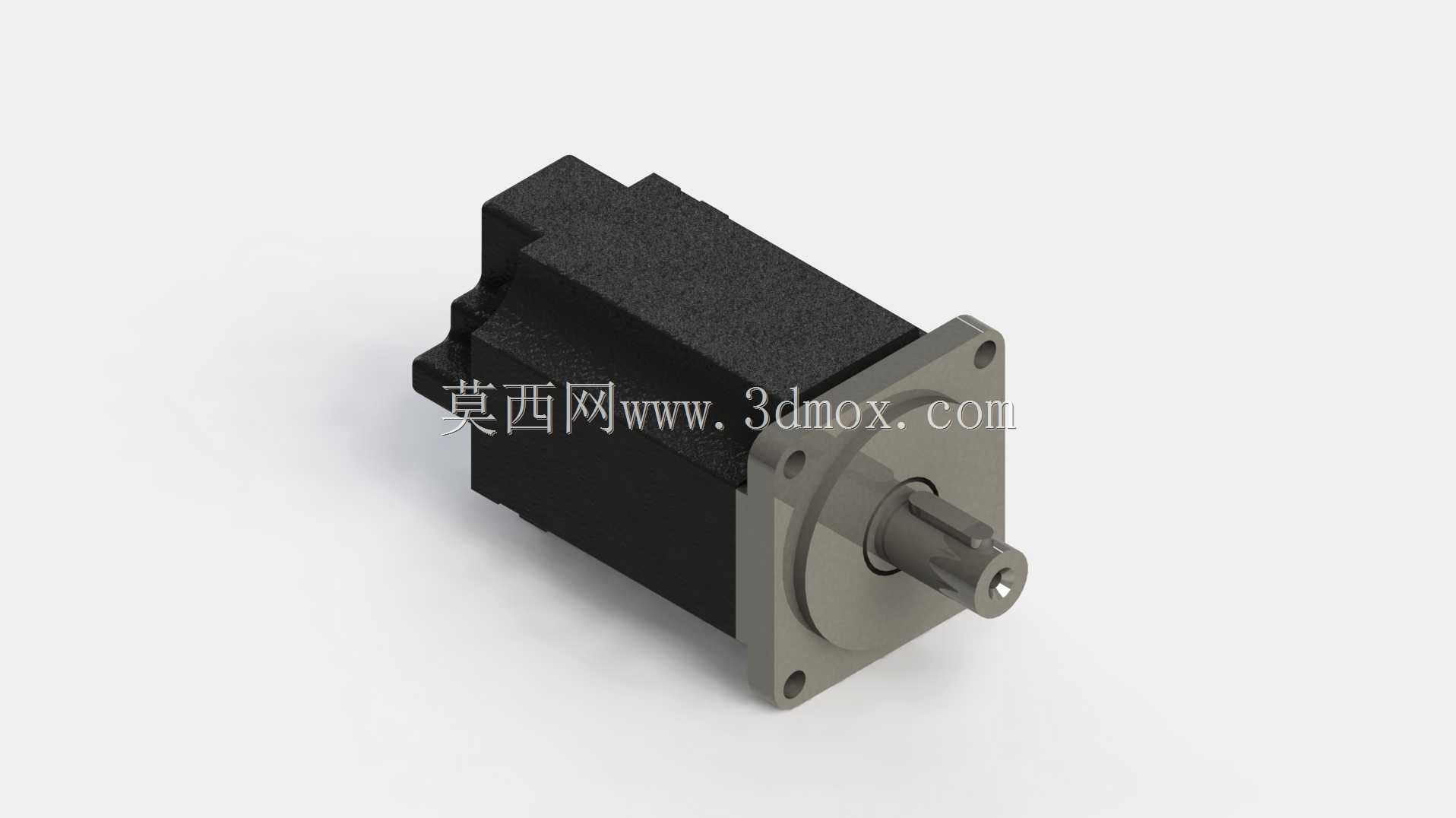

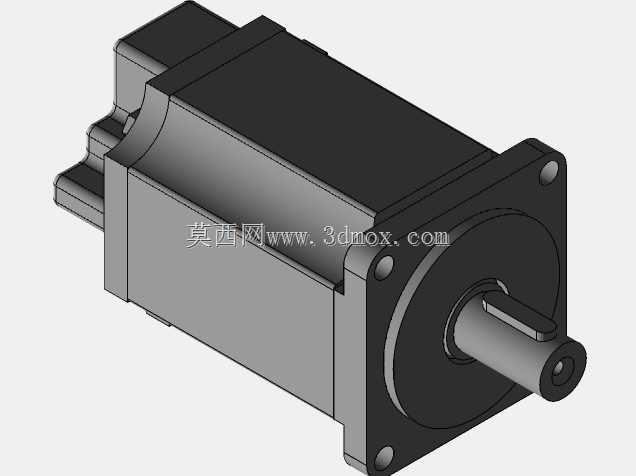

　　该三维结构围绕小功率交流伺服执行单元展开，还原了法兰安装式伺服电机从输出轴、前端盖、定子机壳到后端接线与反馈区域的完整外形关系，适合在自动化设备布局、机构干涉检查、驱动部件选型和电机安装方案校核中使用。模型重点表现的是设备集成阶段最常关注的空间边界：前端方形法兰承担定位与紧固功能，输出轴从法兰中心伸出，轴端键槽、轴肩和端面细节均有体现，能够直接用于联轴器、同步带轮、减速器输入侧等连接结构的配合判断。机壳主体采用近似方形的散热轮廓，侧面保留了伺服电机常见的加强与散热形态，后端区域对应编码器及接线空间，整体比例紧凑，符合中小惯量伺服电机在贴装、搬运、包装、检测和小型专机中的布置特征。

　　从实际应用看，这类伺服电机常安装在直线模组、滚珠丝杠机构、转盘分度单元、送料轴、牵引辊以及多轴机械手的关节或进给轴上。前端法兰面是机械安装基准，设计时需要保证法兰止口或安装孔与安装板之间的同轴和平面贴合；输出轴则承担扭矩传递，轴伸长度、直径和键槽位置会直接限制联轴器锁紧范围，若轴伸过长，可能造成联轴器压到轴肩或锁紧螺钉无法有效固定；若轴伸过短，则可能出现夹持长度不足、传动刚性下降的问题。三维模型把这些边界完整呈现后，工程人员可以在装配环境中提前核对电机与同步轮、行星减速机、弹性联轴器之间的轴向位置，避免现场装配时出现顶轴、干涉或维修空间不足。

　　建模思路上，结构按照真实伺服电机的装配逻辑拆分表达：前端法兰盖使用金属质感，突出安装面、止口、固定孔和轴承支撑区域；中部机壳采用深色包覆形态，表现定子外部壳体与散热轮廓；输出轴单独建立圆柱、键槽和端部中心孔特征，便于与传动件进行尺寸参照；后端外形保留反馈元件和接线方向所需的包络空间。虽然页面展示以外观结构为主，但各部分之间的相对位置已经能够支持设备总图中的电机占位、线缆弯曲半径评估、防护罩设计以及维护拆装路径检查。对于需要做整机三维布局的工程师而言，电机模型并不只是一个外观块体，而是连接机械结构、电气走线和控制选型的关键节点。

　　在安装边界方面，方形法兰的四个安装孔决定了电机与安装板的连接方式，孔位周边需要预留螺栓放入和扳手操作空间；法兰正面到轴端的距离决定传动件的轴向布置；机壳后方则要考虑编码器线缆、动力线缆和制动器线缆的插拔与弯折。若电机水平安装，线缆出口方向应避免正对设备积水或油污区域；若电机竖直安装，则需要关注轴端载荷、油封方向以及线缆下垂对拖链的影响。模型中电机主体与输出轴的同轴关系清晰，可用于检查带轮张紧机构、电机座调节槽和减速机连接法兰是否存在偏心安装风险。

　　功能特性上，伺服电机区别于普通异步电机的核心在于位置、速度和扭矩的闭环控制，因此机械结构设计必须服务于高响应、低背隙和稳定支撑。输出轴与负载之间优先选用刚性联轴器、精密行星减速机或无间隙同步带传动，减少柔性连接带来的跟随误差。前端法兰与安装板之间应保持足够刚性，薄铝板或焊接不平整的支架容易在频繁启停时产生振动，进而影响定位精度。通过该三维模型，设计人员可以在方案阶段把电机外形、法兰孔位、轴伸高度、后端接线空间和周边防护罩一并纳入校核，使机械结构、传动元件和电气布线在同一装配环境中协调确定。

　　在非标自动化场景中，这类小容量伺服电机往往承担频繁正反转、短行程快速定位和低速平稳进给任务。模型所呈现的紧凑方形机身有利于在密集设备中并排布置多根轴，前端法兰结构也便于直接固定在加工后的安装立板上。进行机构设计时，可将电机作为基准件，向负载侧推导联轴器长度、丝杠支撑座位置和同步带中心距；向机身侧推导拖链走向、接线盒间距和检修门开启范围。这样处理后，三维结构不仅用于展示电机外观，更能在设备详细设计阶段承担空间校验、安装可行性判断和传动方案沟通的作用。
