外转子无刷直流动力电机结构

　　这类外转子无刷直流电机常见于小型旋翼飞行器、水下推进装置、云台驱动、轻型伺服执行机构以及教学实验平台中。与传统有刷电机相比，它取消了机械换向刷和换向器，依靠电子调速器按转子位置依次驱动定子绕组，运行时摩擦损耗集中在轴承部位，维护量低，转速响应快，在高功率密度场景中具有明显优势。外转子结构把永磁体布置在旋转外壳内壁，定子铁芯和绕组位于中心固定轴座上，旋转壳体同时承担飞轮作用，转动惯量相对较大，带桨叶或小叶轮时转速波动更小，适合直接驱动螺旋桨、涵道风扇等负载。

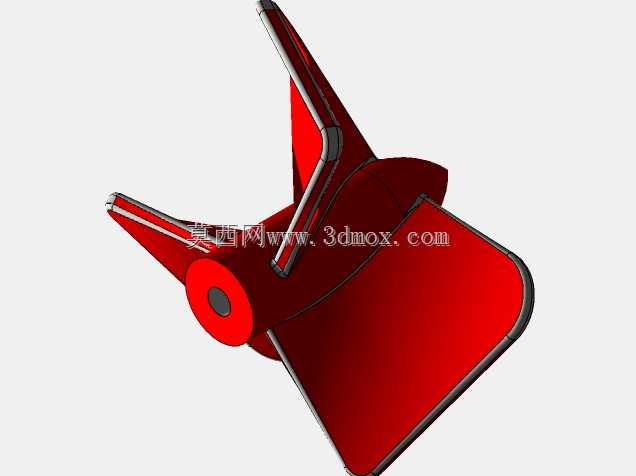

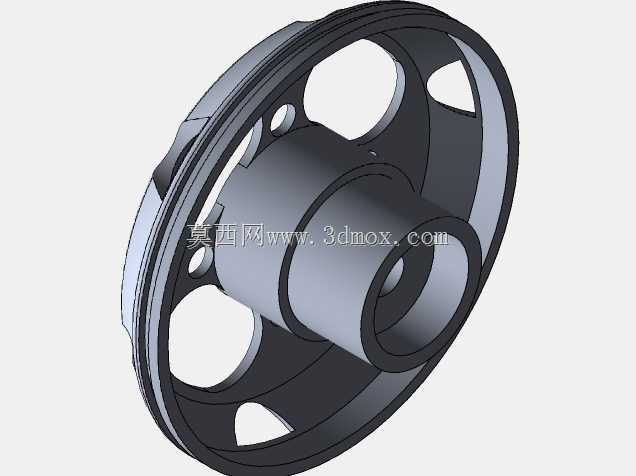

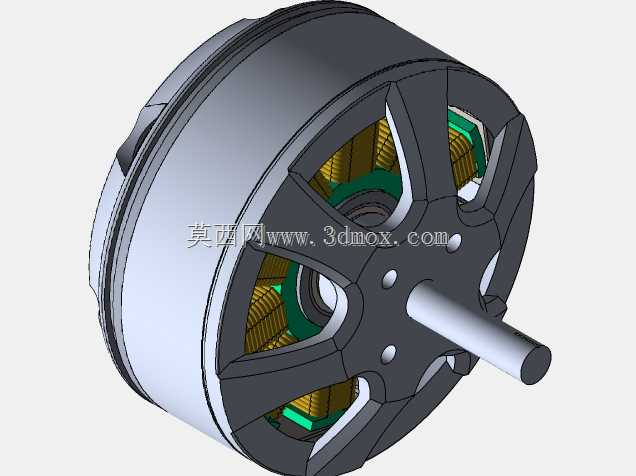

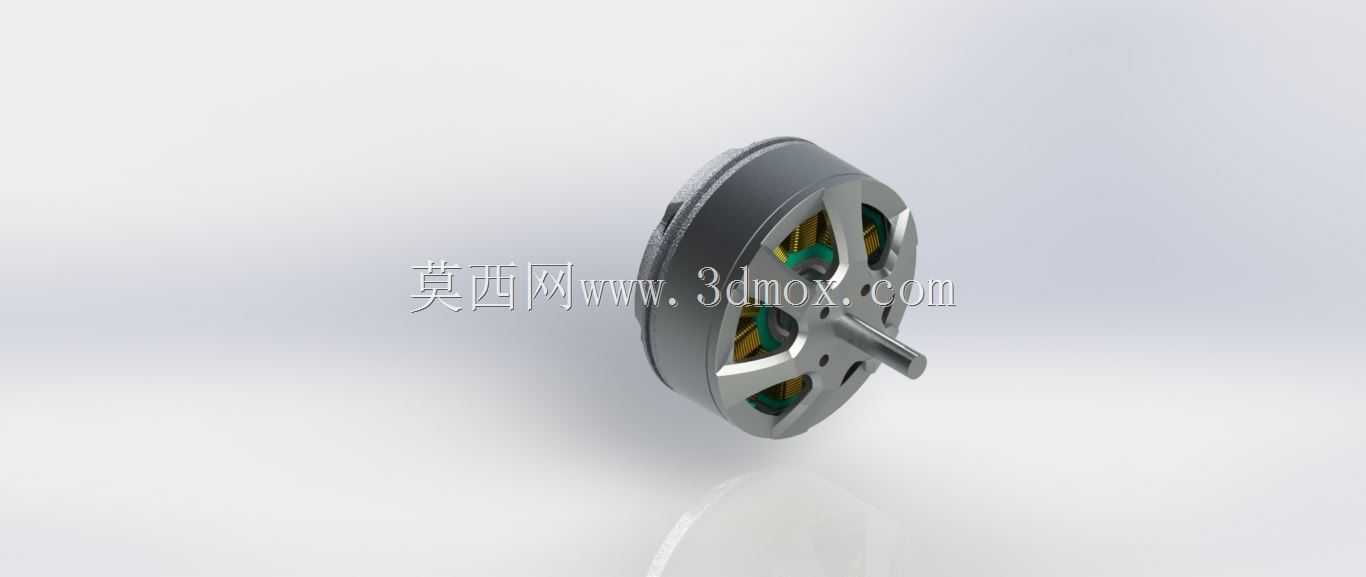

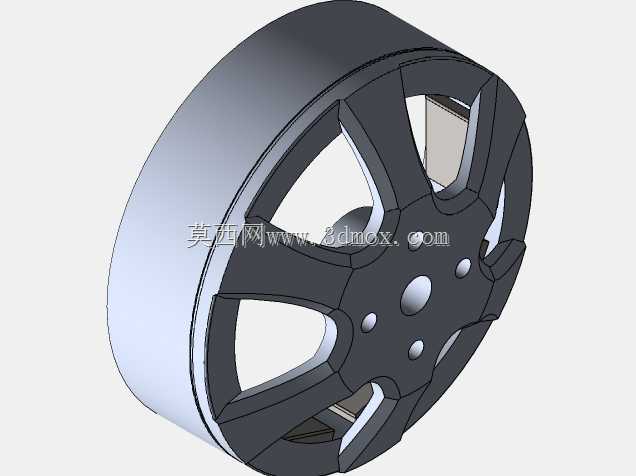

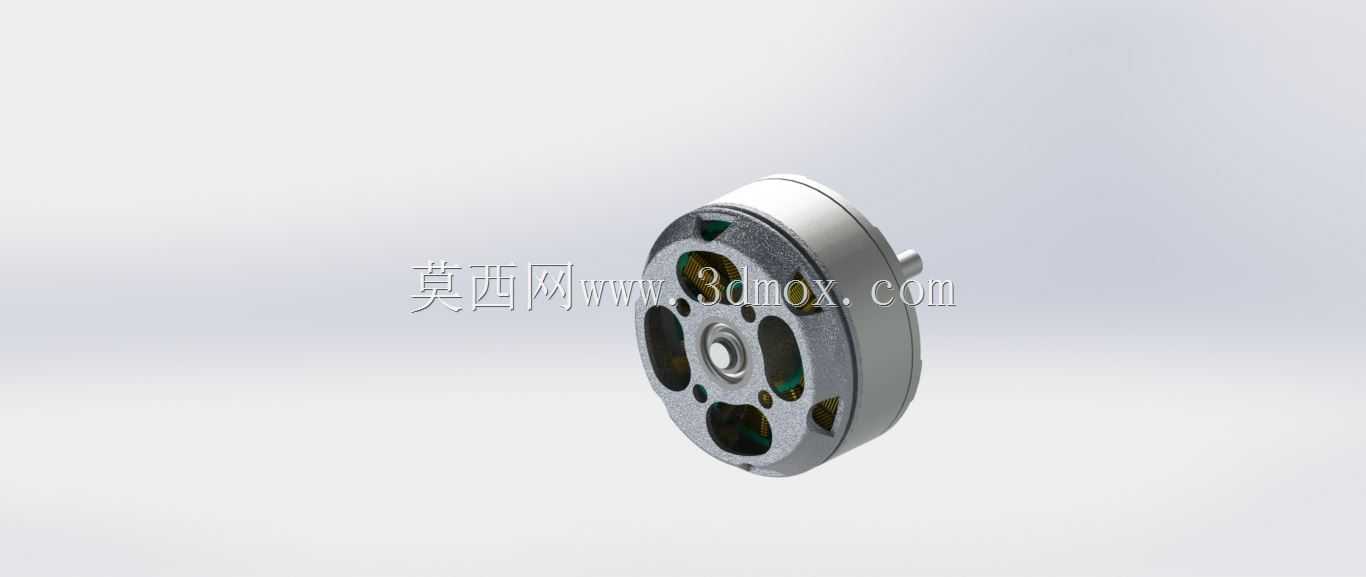

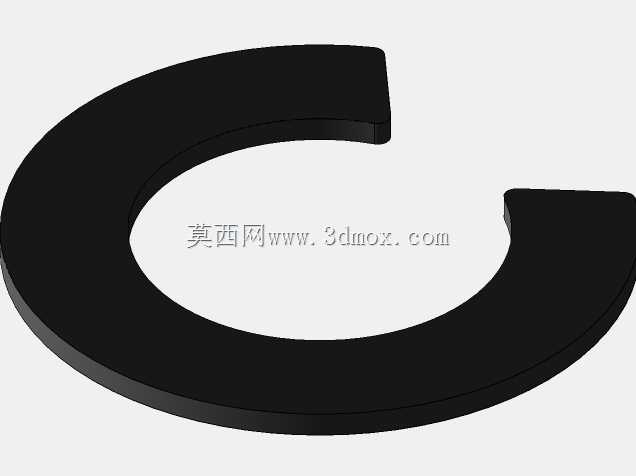

　　从结构布置看，模型呈现了杯状外转子壳体、前端伸出轴、中心定子支架、绕组端部、磁钢安装区域以及轴承支承关系。外壳采用薄壁回转体形式，在保证磁钢包覆和防护能力的同时控制转动质量；端面开设多处异形开窗，既可以减轻转子重量，也能让绕组区域在高速旋转时获得气流冲刷，改善散热条件。轴伸从转子端盖中心引出，用于安装桨夹、联轴器或推进叶轮；中心固定部分则承担定子定位、轴承配合和机架连接功能。实际设计时，需要重点控制转轴与轴承内孔、轴承外圈与端盖轴承室、定子内孔与固定轴之间的同轴度，否则高速运转时会出现扫膛、振动偏大、轴承发热等问题。

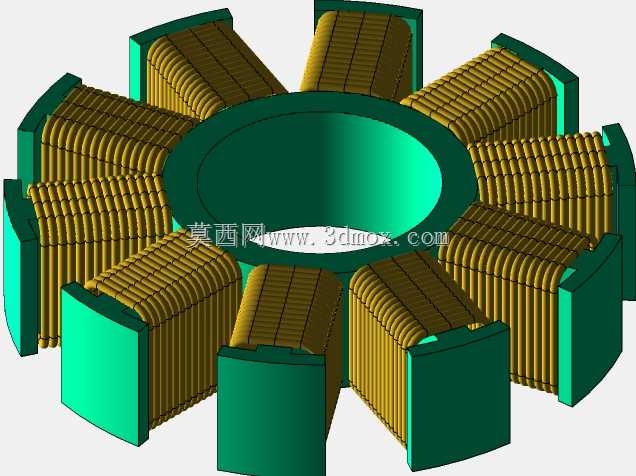

　　定子部分由叠压硅钢片、绝缘骨架和多相绕组组成。叠片结构用于降低交变磁场下的涡流损耗，齿槽形状直接影响气隙磁密、齿槽转矩和绕组嵌放空间。绕组端部不能与旋转外壳发生干涉，模型中可见的端部轮廓应与壳体内壁保留均匀气隙；在工程样机中，这一间隙还要叠加磁钢厚度公差、轴承游隙、轴弯曲变形和热膨胀量。外转子内壁的永磁磁钢通常按极性交替粘贴或嵌入固定，磁钢外圆与壳体内孔之间需要可靠粘接或机械限位，防止高速离心力导致移位。转子端盖与壳体的连接要兼顾拆装便利性和动平衡稳定性，螺钉布置应沿圆周均布，避免质量偏心。

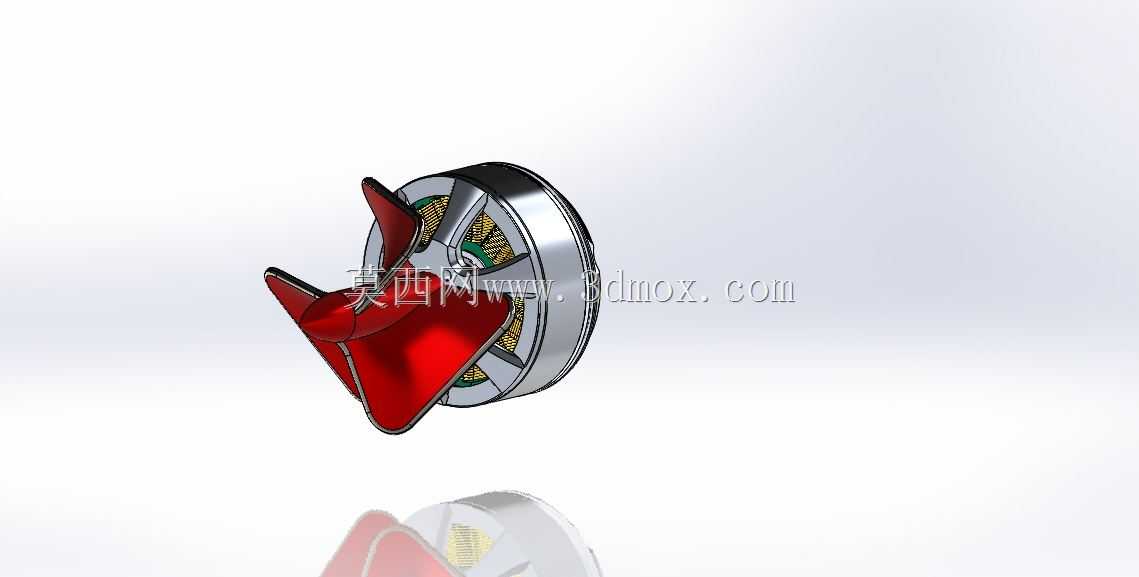

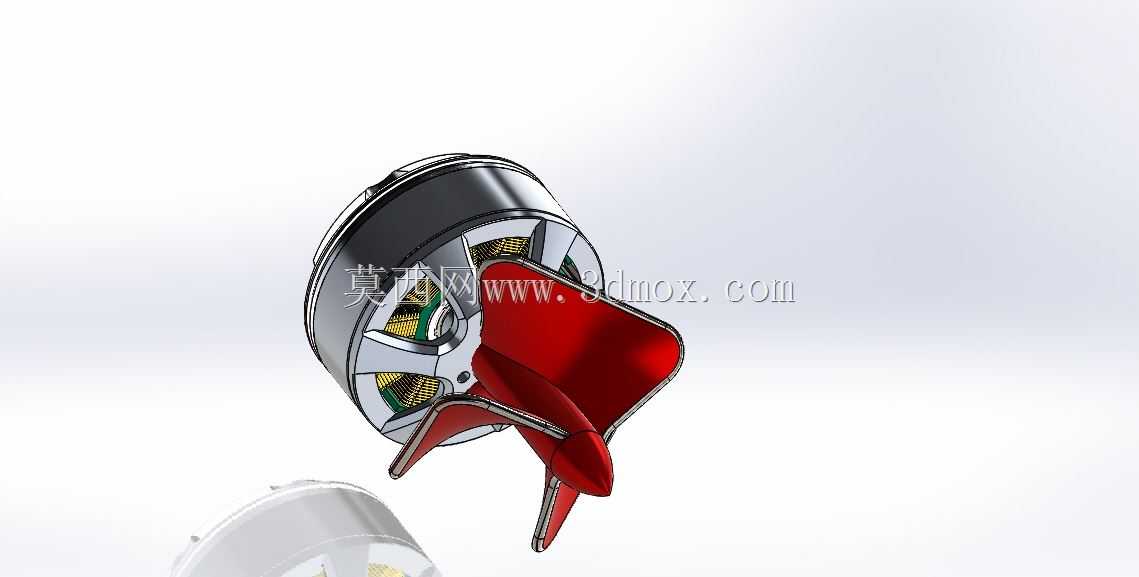

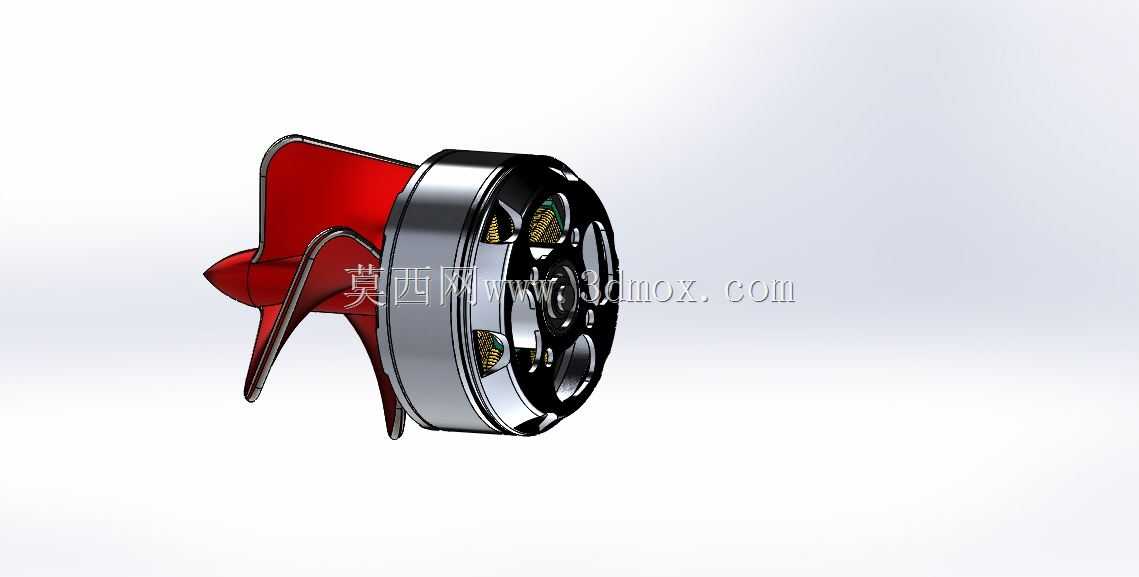

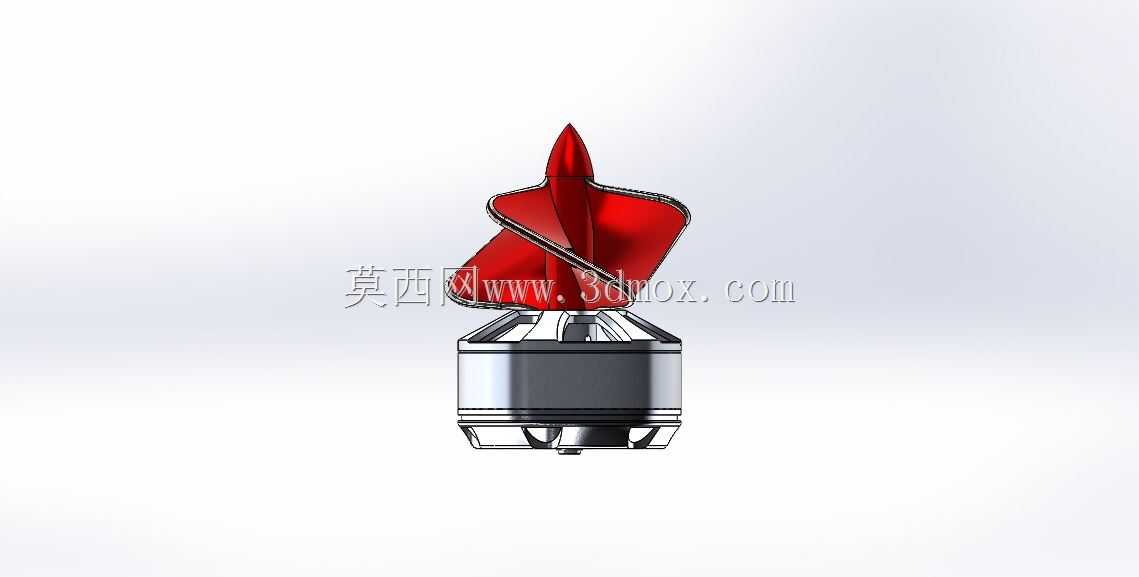

　　安装边界方面，这类电机一般通过底部定子支架或中心轴座固定到设备机架上，安装孔位、轴伸长度、转子外径和出线方向决定了整机布置空间。用于多旋翼飞行器时，电机外径与桨叶尺寸、起飞重量、电调电流能力匹配；轴伸端需要预留桨夹压紧距离，旋转壳体与机臂、桨叶之间要保留足够安全间隙。用于水下推进器时，外露轴处还需增加密封结构，轴承和磁钢区域要考虑防腐与防水；用于云台或低速伺服场合，则更关注齿槽转矩、启动平顺性和位置控制精度。

　　三维建模时，回转零件可优先采用旋转、抽壳、圆周阵列等特征表达，开窗和螺钉孔按均布关系建立，便于后续调整槽孔数量和安装规格。绕组不必逐根还原漆包线，可用实体端部轮廓表达占用空间，但外形包络必须准确，因为它直接影响与转子壳体的间隙检查。轴承位置建议按真实外径、内径和宽度建立简化件，并在装配中保留同轴和端面贴合约束。磁钢可按独立零件建模并赋予不同材料属性，方便后期做电磁分析或重量统计。转子壳体、端盖、轴、定子铁芯和绕组之间的装配层级要清晰，运动件与固定件不能错误合并。

　　在选型和结构校核中，不能只看外形尺寸。电机扭矩来源于气隙磁场与绕组电流的相互作用，定子槽极配合会影响转矩平稳性和控制频率；外转子直径增大通常能提升力臂，使低速扭矩表现更好，但也会提高转动惯量和空气阻力。散热路径主要包括绕组向定子铁芯、中心轴、安装支架传导，以及转子开窗形成的强迫对流；持续大负载工况下，端部绕组和磁钢温度都应纳入校核。轴承选型需兼顾径向载荷和少量轴向载荷，桨叶拉力或推进器反作用力会直接作用在轴系上。若整机转速较高，转子组件还应进行动平衡修正，端盖加工、磁钢重量差和开窗一致性都会影响振动水平。

　　该结构把电磁驱动、机械支承、散热开窗和外部安装接口集中在紧凑回转体内，适合作为小型动力系统的核心部件进行结构学习、装配干涉检查和设备布局验证。建模时围绕固定定子、旋转外壳、轴系支承和负载接口四个部分展开，能够较完整地还原外转子无刷电机在真实装备中的工程约束。
