摩托车CG后减震器35mm延长支架结构

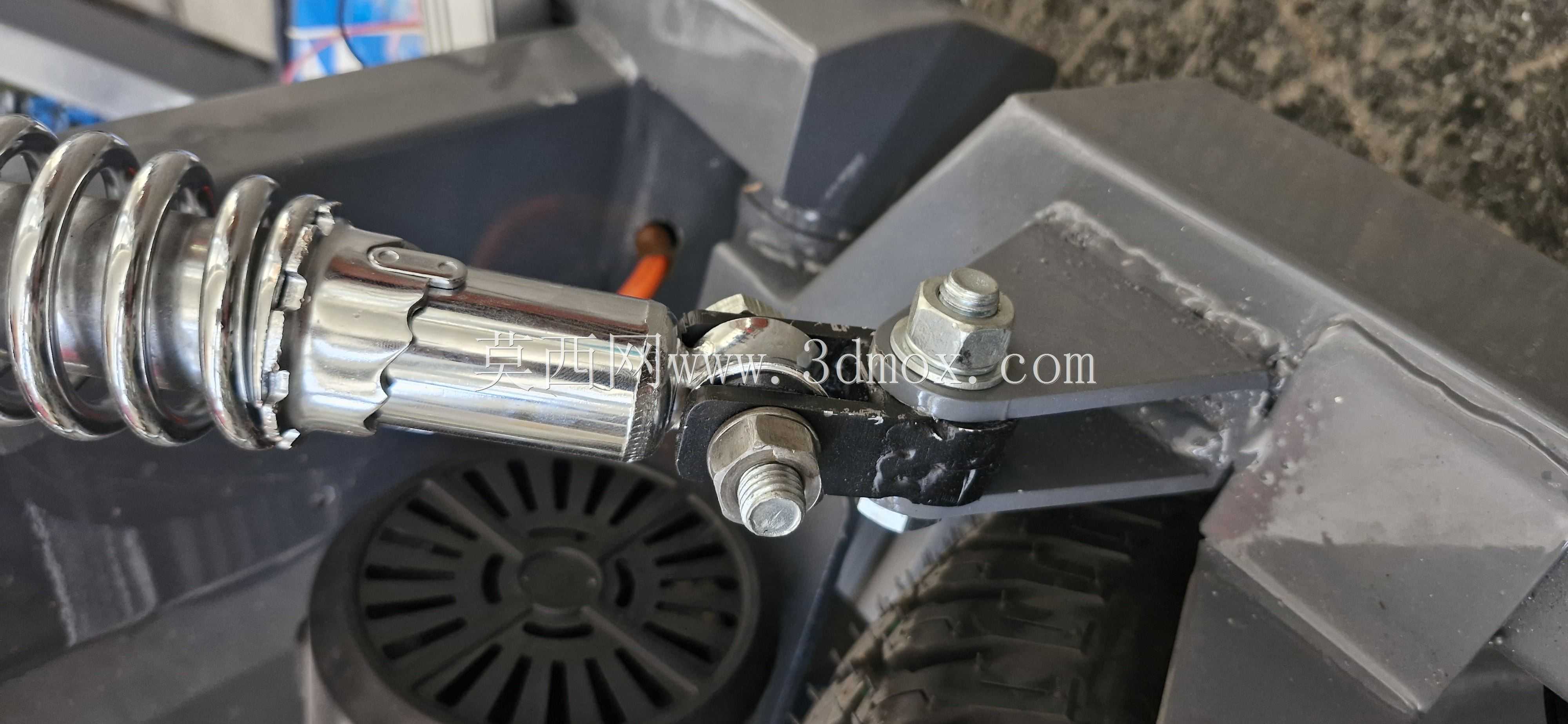

　　这款35mm规格的后减震器延长支架，主要应用于两轮摩托车后悬挂系统的改装与适配场景，解决原厂减震安装位无法匹配定制减震长度、或是需要调整车身尾部高度的实际需求。从结构设计来看，支架采用弯折式金属板材作为主体承载结构，连接端设置双螺栓固定位，一端通过锁紧抱箍结构与减震器筒身实现刚性连接，抱箍内侧贴合减震筒外壁弧度，配合螺栓预紧力保证连接无旷量，避免行驶过程中出现连接松脱、异响的问题；另一端通过带螺母的螺栓轴与车架安装支座铰接，预留的铰接间隙可适配悬挂上下跳动时的角度变化，不会出现运动干涉。设计过程中优先考虑安装边界的适配性，35mm的延长量是经过实车装配验证的常用尺寸，既可以实现车尾高度的合理抬升，适配更大直径的后轮改装需求，

　　也不会因为延长量过大导致减震器工作角度偏离设计区间，避免减震活塞偏磨、油封过早损坏的问题。支架的板材厚度经过载荷校核，可承受日常铺装路面行驶、非铺装路面颠簸时的冲击载荷，焊接位置做了应力分散处理，避免应力集中导致的支架断裂风险。安装时无需对原车车架或减震器做破坏性修改，直接通过螺栓紧固件即可完成装配，铰接位的螺栓规格与原车安装位通用，降低改装的配件匹配难度。从实际使用场景来看，这类延长支架多用于复古摩托车改装、越野摩托车通过性提升、定制两轮车的悬挂调校环节，通过调整减震器的安装点位置，改变后悬挂的杠杆比，间接调整减震的软硬反馈与行程利用率，匹配不同负载、不同骑行场景下的悬挂表现。支架表面做了防锈涂装处理，可抵御日常骑行中的泥水侵蚀，

　　连接位的螺栓采用标准公制规格，后期维护更换配件无需定制特殊紧固件。在建模过程中，完整还原了抱箍的锁紧间隙、螺栓孔的位置公差、铰接位的轴孔配合尺寸，可直接用于改装件的开模生产、装配干涉校验，也可作为摩托车整车悬挂系统建模的配套部件使用，装配时需注意抱箍与减震筒的同轴度，避免锁紧后减震筒出现偏斜，影响减震器的正常伸缩动作。
