剖视结构双进气管式消声器三维设计

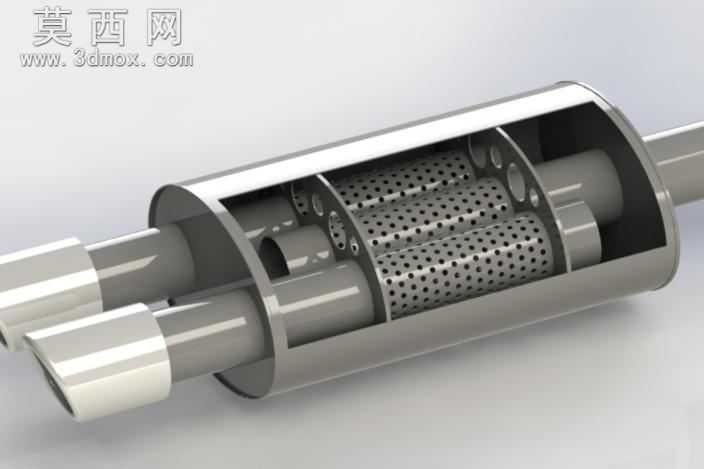

本模型采用剖视可视化建模方式完成，完整还原了双进气通路消声器的内部构造与外部装配形态，建模过程中以通用三维机械设计软件为载体，先通过旋转特征构建两端的金属连接管段，管段端部预留标准管路对接的接口结构，保证与外部排气通路的装配适配性。外壳部分采用薄壁回转体建模，通过抽壳特征设定均匀的金属壁厚，还原钢制消声器壳体的轻量化与结构强度平衡的设计特点。内部核心消音结构采用多腔体分隔设计，建模时通过拉伸切除构建腔体间的分隔挡板，挡板上预留气流流通的通孔，同时在腔体内部装配多层带密集冲孔的消音管，冲孔特征通过阵列命令均匀排布，还原阻性消声结构的气流流通与声能损耗设计逻辑。材质渲染阶段，外壳与内部金属构件统一赋予磨砂不锈钢材质，调整金属粗糙度与反射参数，还原工业金属部件的哑光金属质感，冲孔区域通过材质纹理区分，凸显多孔结构的视觉特征。设计思路上，该消声器采用双进气口并行通路结构，可同时对接两路排气输入，气流进入腔体后经过多次扩容、穿孔摩擦、腔体折返，逐步消耗声能，同时降低排气背压，兼顾降噪效果与动力输出效率。建模过程中严格对齐各部件的同轴度与装配间隙，还原真实产品的装配关系，剖视视角的设计可直观展示内部消音结构的排布逻辑，便于理解消声器的工作原理，所有结构特征均参照实际工业消声器的设计规范构建，无冗余特征，各部件可拆分用于后续的工程图导出或仿真分析。
