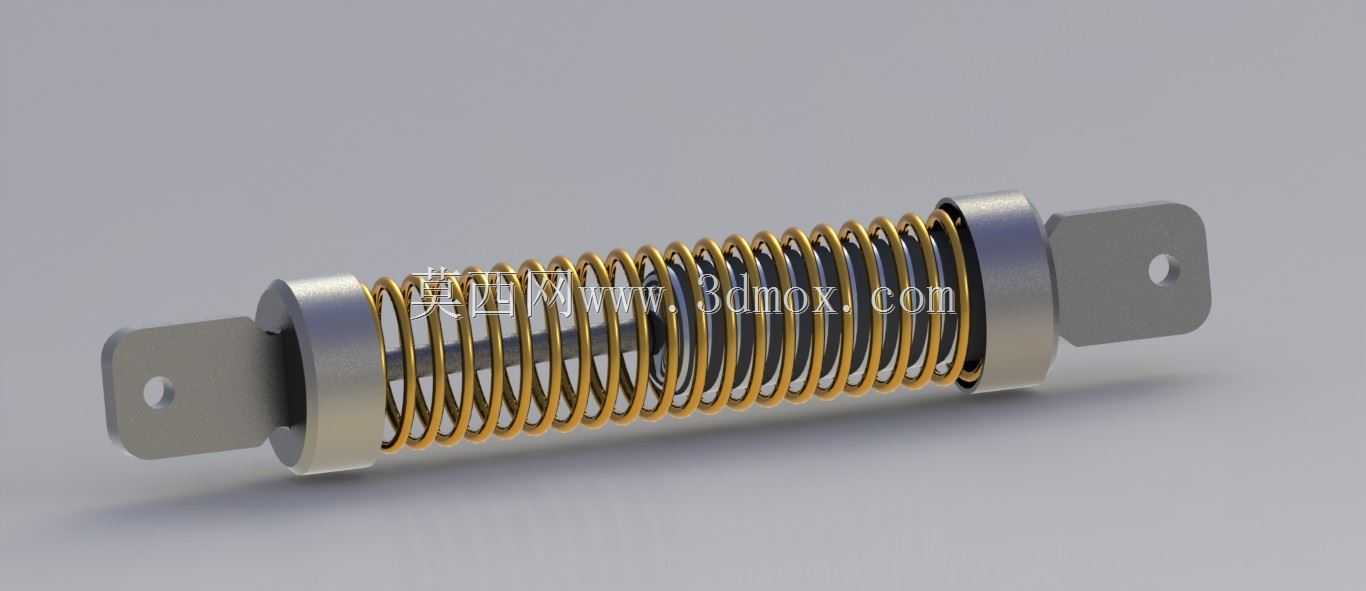

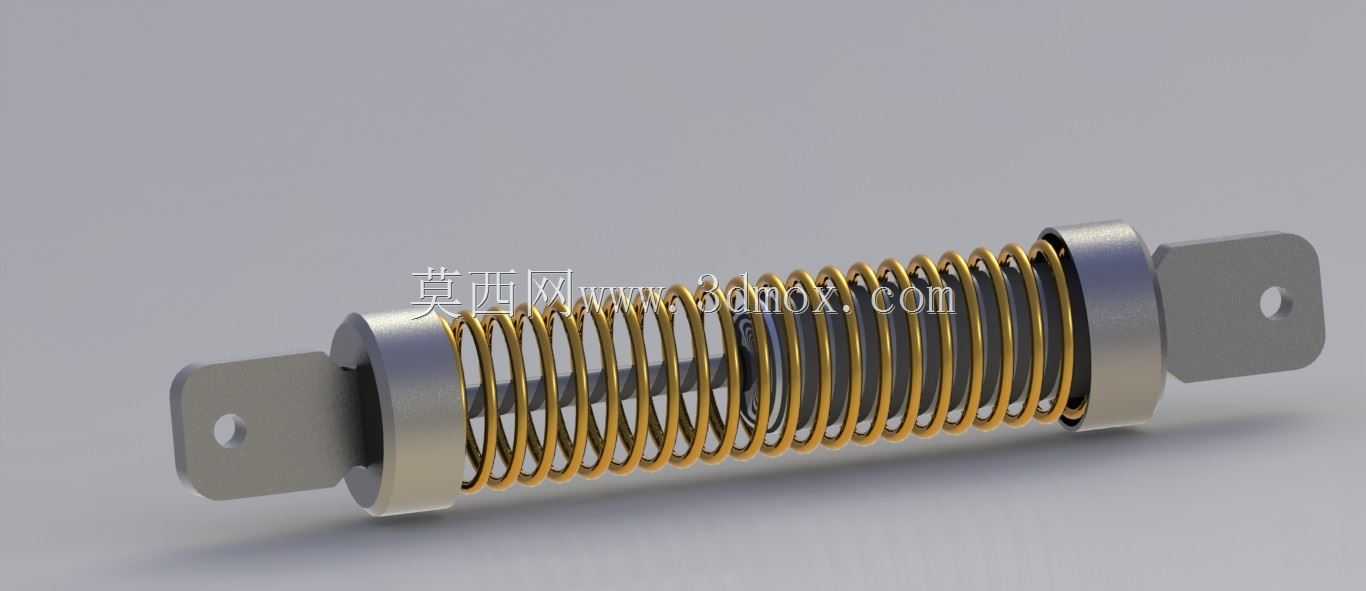

带双耳安装座的圆柱螺旋拉伸缓冲构件

　　在各类需要往复复位、冲击缓冲以及弹性张紧的机械结构里，圆柱螺旋拉伸弹簧是出现频率极高的弹性元件，而两端的安装连接结构往往决定了整套弹性机构能否在设备里长期可靠运行。这套带双耳安装座的拉伸弹簧构件，没有采用弹簧端部直接弯制挂钩的常规做法，而是在弹簧两端配置了独立的金属连接座，这种结构在重载、高频往复或者安装空间受限的工况下优势非常明显。

　　从实际应用场景来看，这类弹性构件可以适配的设备范围很广：小型通讯设备的翻盖复位结构、便携检测仪器的开合阻尼机构、轻工自动化产线里的张紧轮压紧单元、小型交通工具的舱门回位结构，甚至户外小型拖车的辅助拉紧组件里，都能见到同类型结构的身影。直接弯制的弹簧挂钩在反复承受交变载荷时，弯钩根部会出现严重的应力集中，很多现场失效案例都出现在弯钩过渡位置，裂纹从弯折内侧萌生，经过数千次往复拉伸后突然断裂，导致设备动作卡滞或者功能失效。而这套结构把弹簧的受力段和安装连接段完全拆分：螺旋弹簧的两个端面直接抵靠在两端连接座的定位轴肩上，弹簧丝全程保持均匀的螺旋曲率，没有局部急弯，应力分布沿着整个簧丝长度均匀传递，从根源上降低了端部断裂的风险。

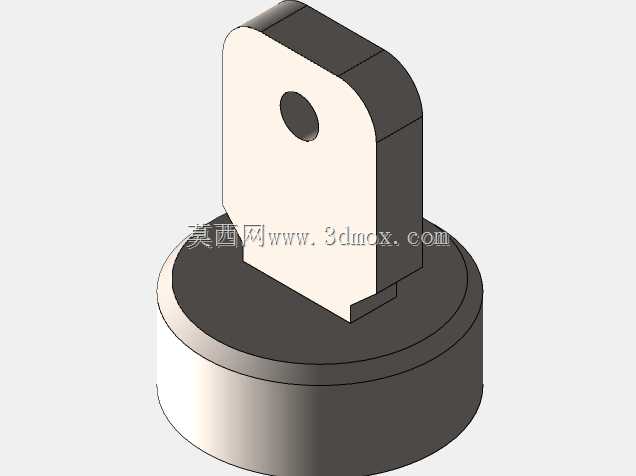

　　两端的连接座采用扁状双耳板结构，板件上预制了圆形安装通孔，安装时不需要额外焊接挂钩或者穿装销轴卡簧，直接通过螺栓穿过安装孔就能把整套弹性构件固定在设备的两个相对运动部件之间。这种安装方式对装配现场的容错度很高：当两个安装点位的同轴度存在小幅偏差时，扁状安装座可以在螺栓紧固过程中自适应小角度偏转，不会像刚性焊接挂钩那样因为别劲产生额外的弯曲载荷。连接座和弹簧配合的圆柱段做了台阶限位，弹簧内径和定位圆柱的间隙控制在很小的范围，弹簧受拉伸长时不会出现径向窜动，往复运动过程中簧圈不会和周边的设备壳体发生摩擦剐蹭。

　　设计这套结构的时候，首先要明确的是安装边界尺寸：两端安装孔的中心距是核心装配参数，自由状态下的中心距要匹配设备两个安装点位的最小间距，保证弹簧在装配完成后就存在一定的预拉力，避免设备空载时弹簧出现松脱晃荡；而弹簧被拉伸到最大工作行程时的中心距，不能超过弹簧材料允许的最大伸长量，要保证簧圈之间仍留有合理间隙，避免并圈后产生刚性冲击。弹簧的丝径、中径和有效圈数根据工作载荷匹配：需要的复位拉力越大，簧丝丝径相应增大，有效圈数则根据允许的拉伸行程调整，圈数越多，相同拉力下的伸长量越大，机构的动作手感就越柔和，适合需要缓冲减震的场景；圈数较少时弹簧刚度更高，适合需要快速复位、提供较大张紧力的工位。

　　从建模逻辑来看，绘制这套构件时首先要确定两端安装座的定位基准，以两个安装孔的中心连线作为整个装配的主轴，先完成两端扁形安装板的轮廓拉伸，加工出安装通孔和内侧的弹簧定位圆柱凸台，再按照选定的簧丝直径、弹簧中节距生成螺旋扫掠特征，弹簧的两个端面要和连接座的定位端面完全贴合，保证装配关系无干涉。实际选型使用时，还要注意工作环境的影响：如果是在潮湿或者有腐蚀的户外场景，弹簧部分可以选用不锈钢丝或者做表面镀层处理，两端安装座根据载荷要求选择碳钢喷塑或者不锈钢加工，整套构件不需要额外维护，在预期的疲劳寿命周期内可以稳定提供弹性复位力，避免了常规挂钩弹簧容易断裂、安装对位困难的常见问题。
