内六角扳手工位收纳整理支架

　　在装配、维修、模具调试和小型设备维护场景中，内六角扳手属于使用频率极高的手动工具。不同规格的扳手长度、弯折角度和杆径差异明显，如果散放在抽屉、零件盒或工作台面上，取用时往往需要反复翻找，规格相近时还容易拿错。该收纳整理支架的设计目标，就是把一组常用内六角扳手按固定位置归置，使工具在工位上保持可见、可取、可快速归位的状态。

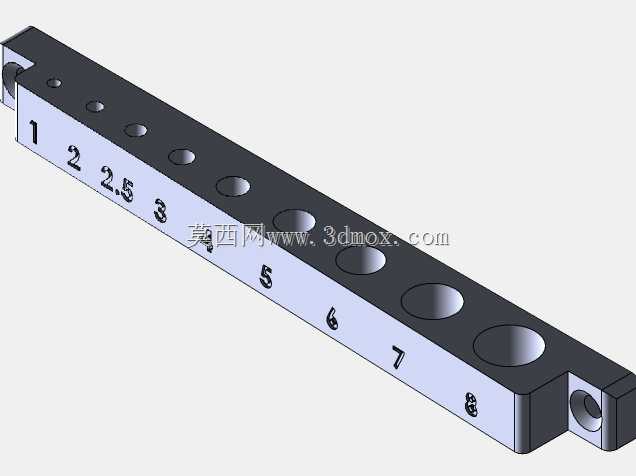

　　从实际使用角度看，这类支架并不承担复杂受力任务，核心要求是定位可靠、取放顺畅、占用台面面积小，并且在频繁插拔后不易松动或翻倒。模型结构围绕扳手的L形外形展开，每个卡位对应一种规格的扳手杆部或弯折段，利用槽口、挡边和底部支撑形成约束。扳手竖直或倾斜插入后，杆部被槽位限制侧向位移，弯折端可作为悬挂或限位部位，避免工具直接滑落。相邻卡位之间保留足够手指间隙，单手取放时不会因工具过密而连带拔出相邻扳手。

　　设计思路上，支架没有采用单纯平板打孔的方式，而是结合内六角扳手的细长杆身和短弯头特征，设置分区容纳结构。长杆部分进入主槽位，短弯头靠在支架上部或侧部边界，形成自然的方向识别。这样排布后，使用者不必逐把查看规格，只要按照工位习惯将常用尺寸放在固定位置，就能形成肌肉记忆。对于装配线边工位，工具的顺序还可以按照拧紧频次排列，把最常用的中等规格放在靠近操作者的中心区域，较大或较小规格布置在两侧。

　　外形尺寸方面，该类支架需要控制在工作台边角可容纳的范围内，底面应具备稳定支撑宽度，避免扳手插入后重心偏高造成倾覆。整体高度不宜超过常用短臂内六角扳手的有效取放区间，槽位深度则要兼顾固定与拔取：过浅会导致扳手晃动，过深会增加取件阻力。模型中各卡位间距依据扳手杆径和手部操作空间确定，边缘可设置圆角或倒角，减少金属工具与塑料、树脂或打印件之间的刮擦。若采用3D打印制作，壁厚和底部填充密度应适当提高，槽口承力区域可增加局部加强筋。

　　安装边界主要考虑台面放置和固定两种方式。直接放置时，支架底面需要保持平整，底部轮廓尽量覆盖扳手插入后的投影范围，保证多把工具同时存在时整体重心落在支撑面内。若用于振动较大的设备旁或移动维修车上，可在底部增加螺钉孔、磁吸座或防滑垫位置，使支架与工作台板、工具挂板或线边料架连接。对于洁净度要求较高的装配区域，结构应减少深窄死角，槽口外侧开放，便于用气枪或毛刷清理金属碎屑和灰尘。

　　在功能特性上，支架不仅解决收纳问题，也能间接改善工具管理。扳手缺失时，空槽位会非常明显，点检人员可以快速判断某一规格是否未归位。不同规格按顺序排列后，新手也能减少误用尺寸造成的螺钉孔损伤。对于经常拆装机架、铝型材、夹具和自动化小设备的工位，这种整理方式能够缩短工具寻找时间，并避免扳手与刀具、量具混放导致的磕碰。

　　结构建模时需要重点处理槽口与扳手实体之间的配合关系。卡位不宜按完全贴合的封闭孔设计，因为内六角扳手表面存在镀层、弯折公差和制造差异，槽口应保留合理间隙，并在入口处做导入斜面，使工具能够轻松落入。支架上部挡边高度要根据扳手短臂长度确定，挡边过低无法限制翻转，过高则会妨碍手指捏住弯头取出。底部可设置承托面，让扳手长端不完全悬空，同时留出排屑和清洁空间。

　　该方案适用于机修工作台、模型制作台、电气柜装配工位、自动化设备调试现场以及五金工具抽屉整理。若后续扩展，还可以在支架侧面增加螺丝刀、镊子或批头收纳位，但应避免把不同长度、不同重量的工具混在同一受力区域，以免取放时相互干涉。整体结构以简洁、稳定、易加工为原则，既适合通过三维打印快速制作，也可根据批量需求转为钣金折弯或注塑件设计。
