C型螺纹压紧装饰锁销夹具结构

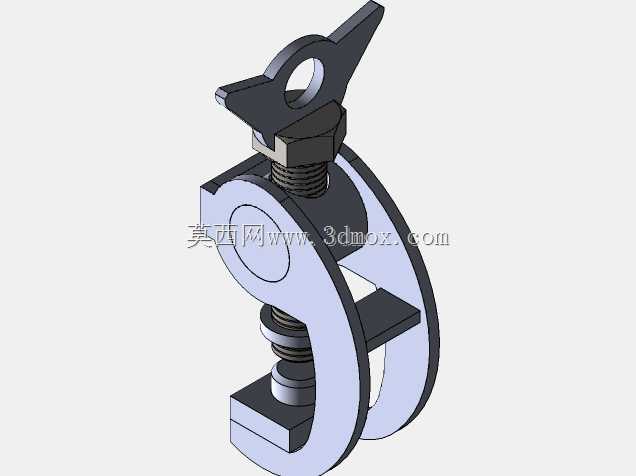

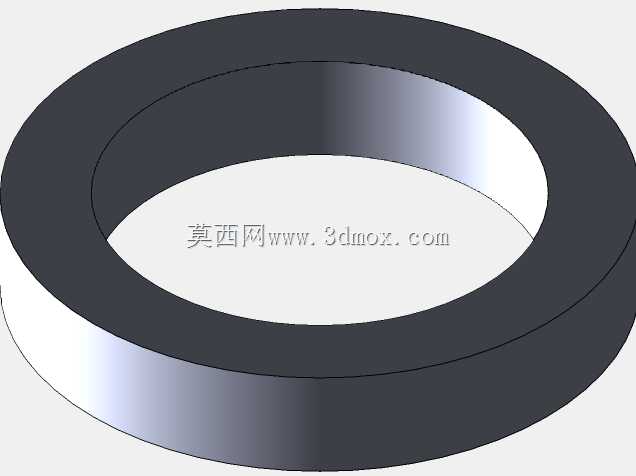

　　这套C形开口式压紧锁销结构，主要面向小型工装台、装饰面板临时固定、展会展架拼接、轻型设备检修定位以及手动夹持工位使用。整体采用侧开口环抱式布局，主体为厚板弯制或铣削成型的C形夹臂，夹臂上下两端预留同轴螺纹过孔，上侧穿过全长梯形压紧螺杆，螺杆顶端装配带侧翼的蝶形扳动手柄，手柄与螺杆之间通过六角锁紧螺母预紧定位，螺杆下段依次套装平垫、压紧压块与下支撑垫块；夹臂开口内侧形成平直夹持工作面，旋转蝶形手柄即可驱动螺杆沿轴向进给，带动压块向C形臂下支撑面靠拢，从而把嵌入开口区间的板件、管件、装饰条或工装定位边牢牢压合固定。

　　从实际工位适配角度看，这类锁销不需要外接动力源，操作人员徒手扳动蝶翼即可完成锁紧与松开，在展会布景、装饰装潢现场、实验室轻型工装、手工装配台以及需要频繁拆装的临时定位场景中适用性很强。C形开口侧入的结构特性，让工件不必从螺杆端部穿套，直接从侧向卡入夹持区间即可，对已铺设完成的装饰面板、框架边梁、设备外壳翻边尤其友好，避免了传统贯穿式螺栓需要预先对齐穿孔、拆装路径受限的问题。

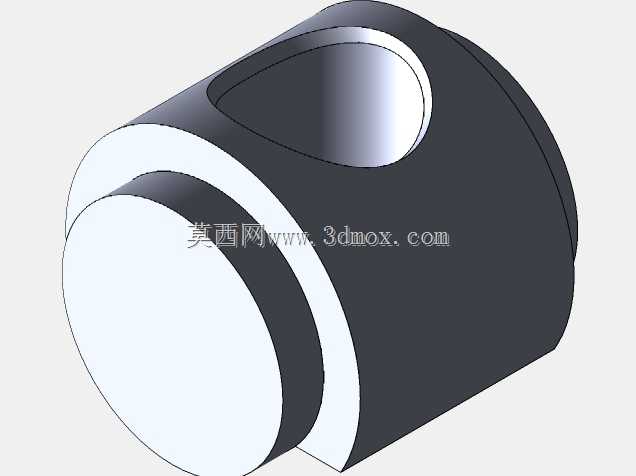

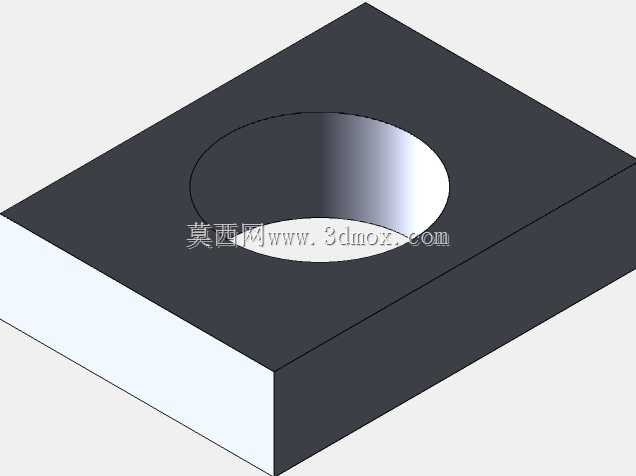

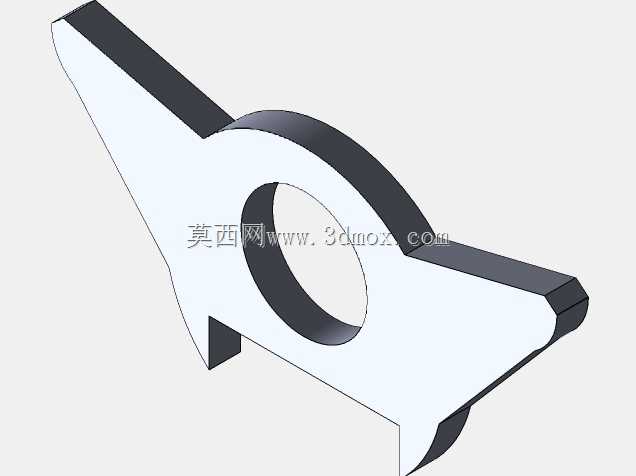

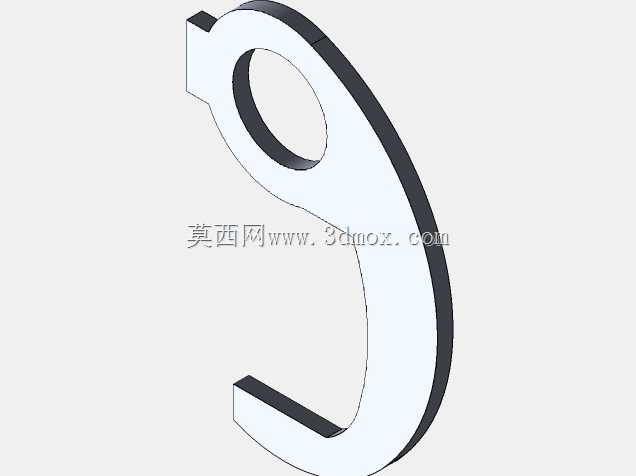

　　结构设计上，C形夹臂选用中等厚度碳素钢板成型，臂身圆弧过渡区做了等强度补强，开口上下两支臂保持平行，保证压紧力沿螺杆轴线垂直作用于工件表面，避免偏载打滑。上部蝶形手柄采用双翼对称造型，翼面边缘做倒角处理，徒手施力时握持接触面积充足，不需要额外扳手即可输出足够的拧紧扭矩；手柄中心的通孔与螺杆轴肩配合，下方六角螺母承担锁止职能，防止手柄在反复松紧过程中出现周向窜动。压紧螺杆采用标准三角螺纹，传动平稳、自锁性能可靠，夹紧后受振动载荷也不会自行松脱；螺杆底端的活动压块可随工件表面微小倾角自适应贴合，下支撑垫块端面加工出防滑纹路，夹持薄金属板、装饰木板、亚克力板时既不会压伤饰面，也能提供足够的摩擦阻力阻止工件滑移。

　　安装边界方面，C形夹臂的开口深度决定了可容纳工件的最大伸入距离，开口高度对应允许夹持的工件厚度区间，建模时已预留压块全行程升降空间：当螺杆旋至最高位时，压块与下支撑面之间的净距满足最大厚度工件的侧向装入要求，旋至最低位时可可靠夹紧最薄规格的饰面板件。夹臂背部圆弧外轮廓无突出尖角，在密集排布的工装板上相邻安装时不会发生干涉；螺杆顶端蝶形手柄的旋转半径范围内预留操作空间，保证手指可以完整扣住翼面完成整周旋转。整套结构所有零件均为常规五金加工可实现的形制，夹臂可通过激光切割后折弯或整体铣削成型，螺杆、螺母、垫片均可直接选用标准件改制，压块与支撑垫块采用棒料车削即可完成，加工成本低、维护更换方便，在需要快速手动锁紧、频繁换位的轻型夹持场景中，能够稳定提供可靠的轴向压紧约束力。
