同轴变径通风排气转接风道结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:650245

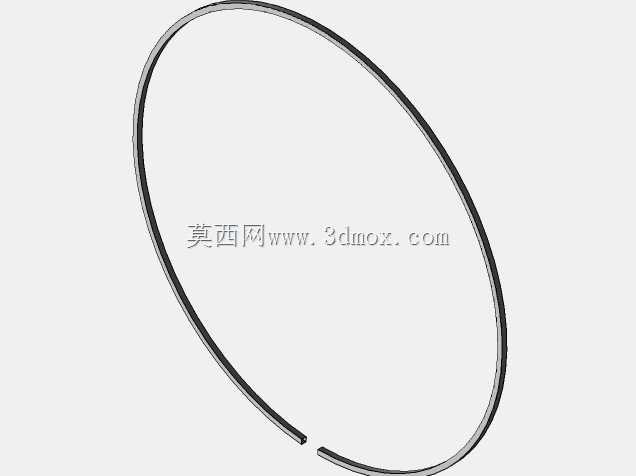

  • 同轴变径通风排气转接风道结构

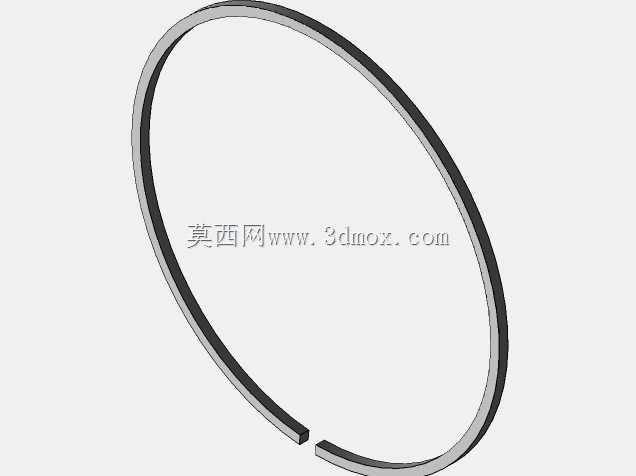

  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构
  • 同轴变径通风排气转接风道结构

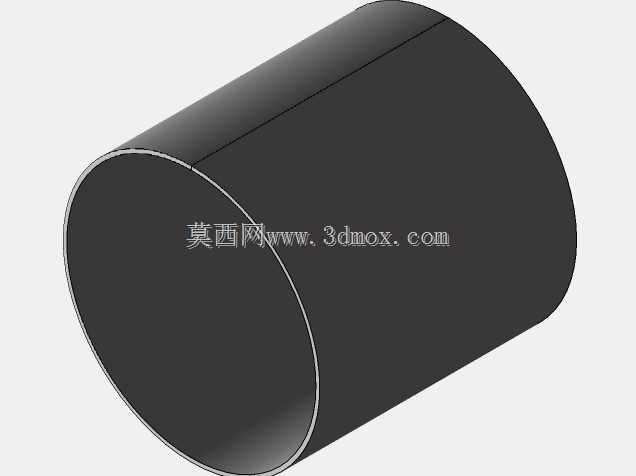

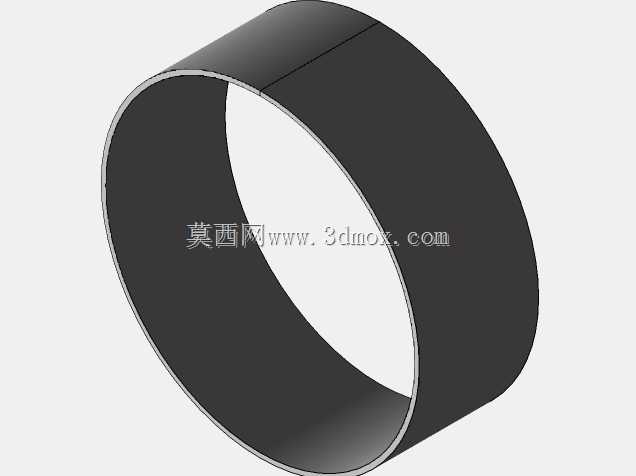

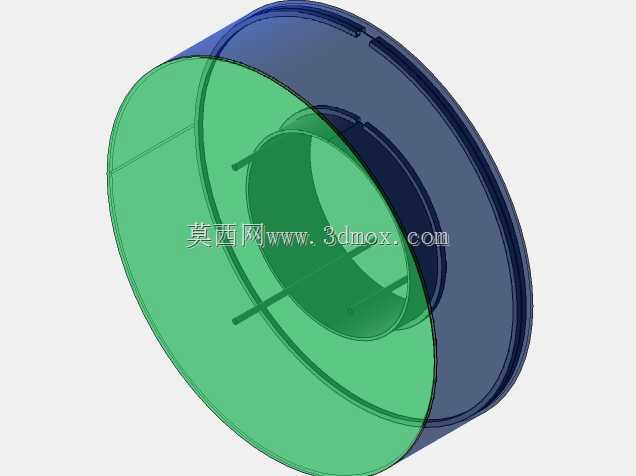

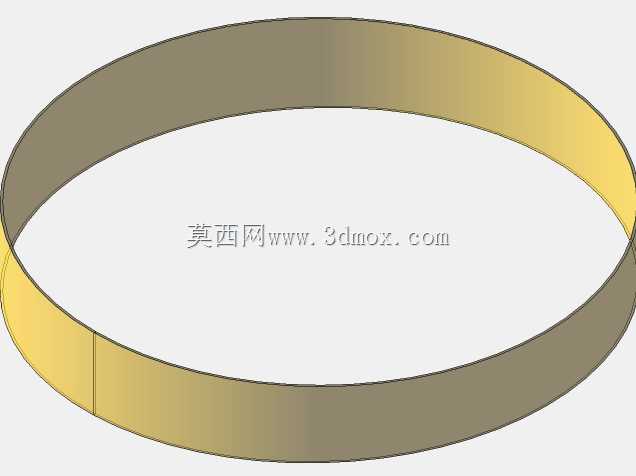

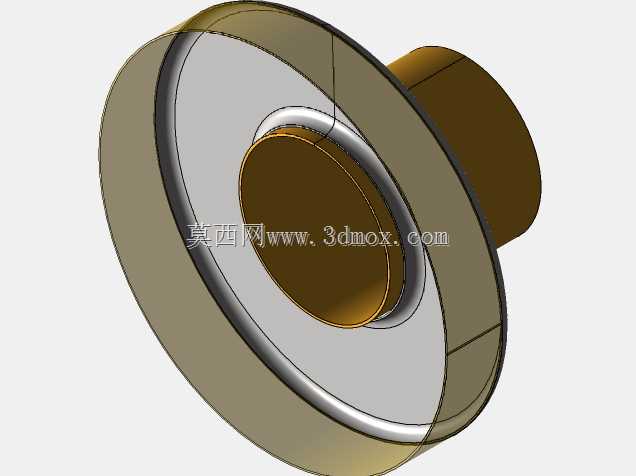

  该零件属于通风排气系统中的同轴转接风道,整体采用盘式短筒布局,外侧为大直径薄壁圆筒,内侧嵌套小直径同心筒,两端通过环形端板封闭形成环形流道,大端开放面设置十字交叉支撑筋,将中心内筒与外筒壁可靠连接,既保证内部流道分隔,又控制薄壁件在气流脉动、装配受力下的变形量。

  从现场使用角度看,这类结构常见于设备舱排风、发动机测试台管路、工业风机进出口转接、洁净室回风段以及移动机械散热排气路径中。当现场既有大截面集风腔,又需要将气流汇总至较小口径排气管路时,直接采用突变接头会在台阶处产生明显涡流,带来压损、噪声和振动;该风道通过同心双层筒形成平顺的环形引导面,使气流沿筒壁逐步转向、汇流,避免大空腔内出现无约束回流。十字支撑筋位于大端入口侧,除承担内筒定位作用外,也对进入环形通道的气流起到轻度整流效果,削弱大尺度旋流。

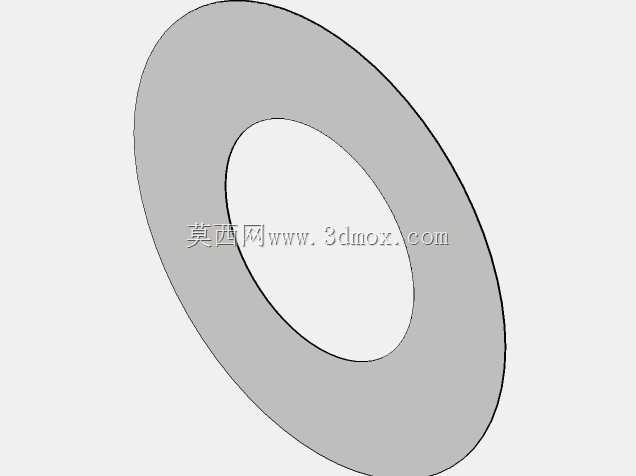

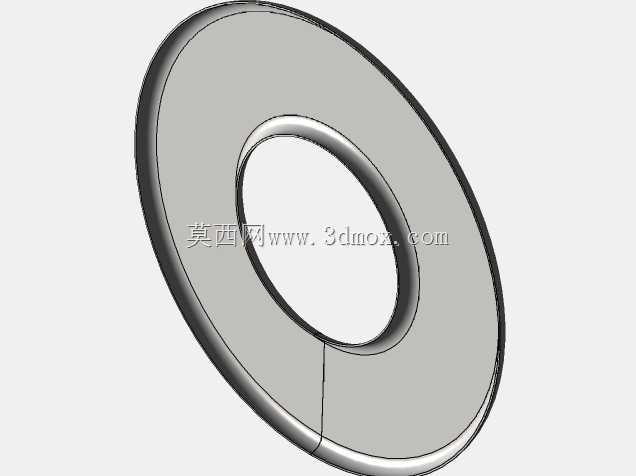

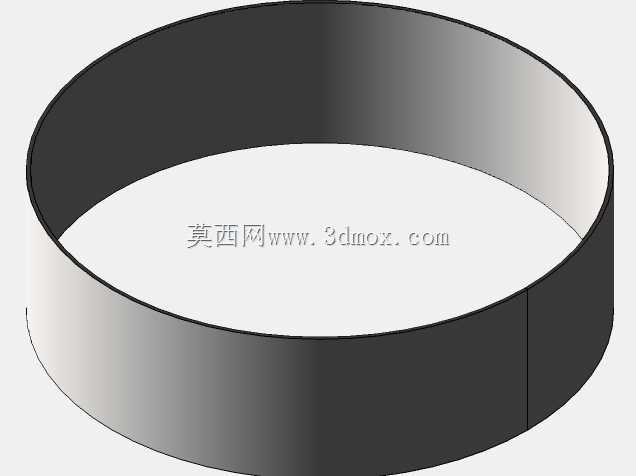

  结构设计上,外筒承担主要安装边界,筒壁厚度按薄板焊接或钣金折弯工艺选取,端部翻边与相邻风管、法兰或设备面板连接;内筒长度短于外筒,使小口径出口侧形成稳定插接段,便于对接软管、卡箍或法兰管。环形端板并非简单平盖,其轮廓随内外筒直径差形成封闭环面,既阻隔内外流道串气,也提升整个盘体的抗扭刚度。十字筋在模型中采用窄条截面,工程出图时需关注筋条迎风厚度:过厚会增加入口遮挡面积并产生尾迹,过薄则在焊接后容易出现屈曲,通常结合筒壁厚度取相近规格,并在筋与筒壁交接处保留连续焊角。

  外形尺寸方面,建模时以大筒外径作为最大包络,安装空间需预留外筒周向装配余量以及端部法兰螺栓操作空间;轴向长度由变径过渡距离决定,虽然该件为短盘结构,但若用于高风速管路,仍应校核内筒插入深度,防止出口气流在小筒边缘脱流。小筒内孔为核心通流边界,选型时不能仅按外径匹配,需要按目标风量计算内孔有效流速,使排气速度落在噪声与阻力均可接受的区间。大端开放面的十字筋会占用部分入口面积,在热力计算中应按实际净通流面积修正,而不是直接采用大圆面积。

  安装边界上,该件可通过外筒端面与设备壳体贴合,也可在外侧增加抱箍实现周向固定;若用于振动较大的机组,建议在小筒出口加入柔性管段,隔离风机或发动机传递的周期性振动。三维建模过程中,薄壁特征应保持等厚,环形端板与内外筒交接处需明确焊接圆角或工艺间隙;十字筋与内筒、外筒的相交位置容易在工程图中遗漏焊缝说明,拆图时应补充筋条方向、焊接顺序以及打磨要求。对于需要轻量化的场景,可在非密封区对端板开设减重孔,但开孔不得破坏环形流道的封闭性;对于高温排气场景,则应复核材料热膨胀,尤其是内筒受热后轴向伸长受到外筒约束时,需在插接或连接结构中留出补偿余地。

  从流道功能看,该模型不是单纯外观罩壳,而是兼顾导流、支撑、转接和密封的通风部件。设计评审时应同时检查三件事:一是内外筒同轴度,保证环形间隙均匀,避免气流偏置;二是端部连接面平面度,防止装配后漏风;三是十字筋与流道的夹角,尽量使筋条顺气流方向布置,减少突扩突缩损失。完成这些约束后,该风道可在紧凑空间内实现大口径集风与小口径排气之间的稳定过渡。
