鲜奶巴氏杀菌成套处理工作站

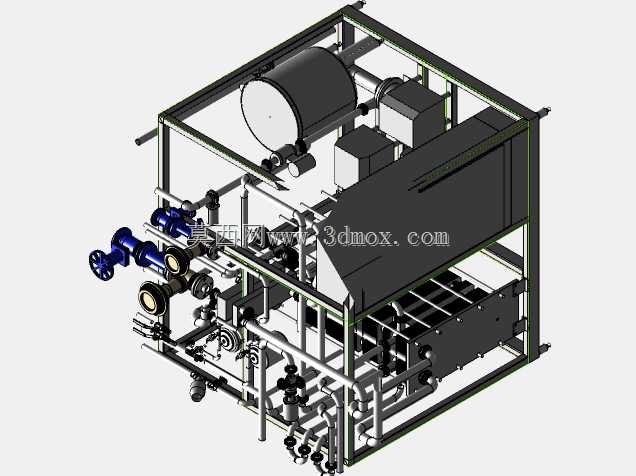

　　这套三维结构完整呈现了中小型乳品加工线里的鲜奶低温杀菌成套工作站，整机采用撬装集成框架布局，所有工艺管路、换热组件、储料罐体、阀组与电控单元都整合在同一刚性机架内，现场就位后仅需对接进料、出料、公用工程接口即可投入运行，省去了现场零散配管、分步找正的大量安装工作量，在牧场附属加工车间、区域乳品加工厂、小型巴氏奶生产工坊里都能适配。从实际工艺逻辑来看，设备核心完成生鲜乳的预热、保温杀菌、冷却降温全流程：生乳先进入换热段回收杀菌后热奶的余热完成预升温，再进入加热段升至巴氏杀菌要求的保温温度，在持温管路内停留规定时长完成有害微生物灭活，之后反向穿过换热段把热量传递给新进冷料，自身逐步降温到灌装要求的低温区间，

　　整套热回收设计能大幅降低加热与制冷环节的能耗。机架采用方管焊接成型的分层承载结构，上层布置高位储料罐与相关缓冲容器，罐体通过鞍座固定在框架横梁上，鞍座与框架之间预留调整垫片位，方便现场校准罐体水平度，避免罐内积液残留；中层排布板式换热组件与温控检测元件，换热板片通过夹紧螺杆压紧在固定压紧板与活动压紧板之间，框架上预留了板片拆装的侧向操作空间，后期维护拆开夹紧螺杆即可逐片检查清洗板片密封面，不需要整体拆解周边管路；下层沿机架横向排布多组管路与控制阀，包含进料泵、回流阀、换向阀、取样阀与排污接口，管路走向全部沿框架立柱与横梁排布，通过管卡固定，避免管路悬空产生振动疲劳。管路设计上完全遵循食品卫生级要求，

　　所有与乳品接触的管线采用光滑内壁的卫生级管件，转弯处采用大半径弯头减少物料滞留死角，阀组选用卫生级蝶阀与截止阀，接口采用快装卡箍连接，日常生产结束后可以快速拆开关键管段完成CIP清洗与人工复检，管路最低点全部设置排污口，最高点设置排气阀，开机时可以排尽管路内空气避免气阻，停机时能把管内残液完全排空。机架正面预留了操作与观测通道，所有需要人工操作的阀门手轮、压力表、温度传感器都布置在伸手可及的高度，不需要登高或者探入设备内部即可完成工况调整与参数读取；电控箱体集中安装在机架侧部，箱体与管路之间设置隔水挡板，避免清洗过程中水花溅入电气元件。整机安装边界方面，撬装底座的地脚孔位按照常规工业车间地面载荷设计，

　　就位后只需要在四个地脚位置做水平找平，锁紧地脚螺栓即可，设备四周预留不小于八百毫米的维护通道，侧向留出板片抽取的对应空间，顶部留出罐体人孔开启的垂直余量，整机高度适配常规车间层高，不需要额外做厂房改造。建模过程中所有管件、阀件、罐体的接口位置都按照实际装配公差做了对位校验，管路之间的避让间隙、法兰安装的扳手空间、螺栓拆装的操作距离都在三维环境里提前验证，从根源上避免现场装配出现管件干涉、操作空间不足的问题，框架的受力路径也做了对应梳理，承载罐体的横梁做了加强筋布置，满载工况下的变形量控制在允许范围内，整套结构既满足食品加工的卫生规范，也兼顾了车间长期运行的维护便利性。
