每小时五吨产能牛奶巴氏杀菌成套装置

　　这套每小时五吨处理量的牛奶巴氏杀菌装置，主要面向中小型乳品加工厂、牧场配套加工车间以及区域型液态奶生产场景，承担生鲜乳的连续式低温杀菌工序。设备整体采用撬装框架式布局，将板式换热单元、保温储液罐体、管路阀组、仪表控制元件以及支撑机架整合在同一底座范围内，现场就位后只需对接进料、出料、热源、冷却水以及电气接口即可投入运行，大幅减少现场安装配管的工作量。

　　从实际工艺流程来看，生鲜乳首先进入板式换热器的预热段，利用已经完成杀菌的热牛奶进行余热回收，将冷料温度提升至接近杀菌设定温度，随后进入加热段，由热水或蒸汽提供热源，把物料加热到巴氏杀菌所需的温度区间并保持规定时长，再经过冷却段逐步降温，最终输出到后续灌装或暂存工序。这种热回收设计能够显著降低蒸汽与冷却水的消耗，是乳品连续杀菌设备中较为成熟的节能结构。装置中配置的保温罐体用于平衡物料流量、稳定温度以及配合清洗、回流等工况，罐体外部设置保温层，减少热量散失。

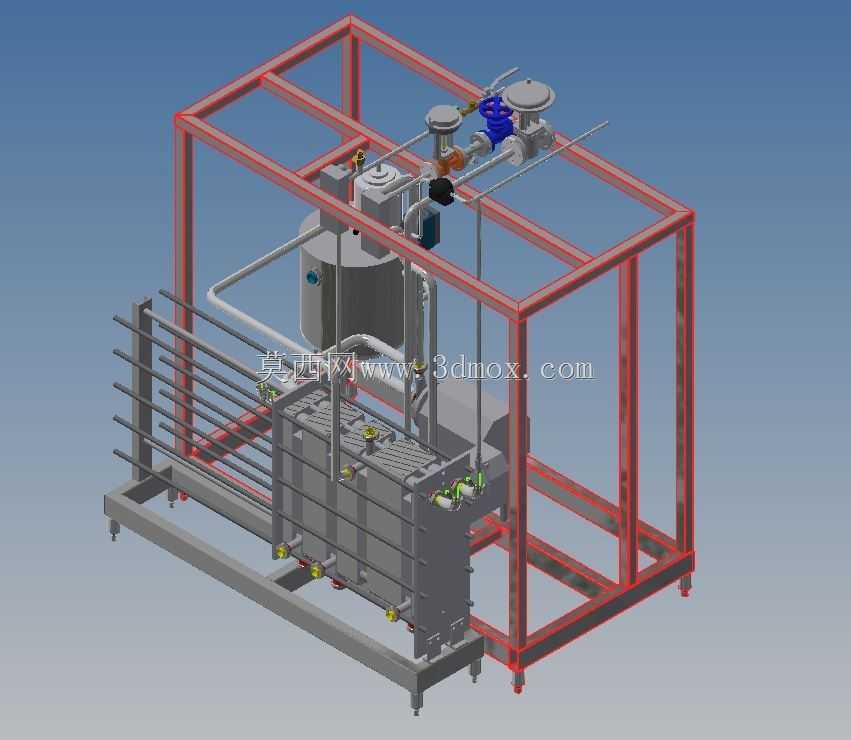

　　结构设计上，红色型材焊接框架构成主要承载边界，框架立柱与横梁形成稳定的空间桁架，既支撑上部阀组和管路，也为检修人员提供明确的设备外围轮廓。板式换热器以多层板片叠装形式布置在框架前侧，板片之间形成交替流动的物料通道与换热介质通道，通过夹紧螺栓将板片组压紧，端板承受密封压紧力。换热板片采用波纹结构，使流体在较低流速下仍能形成较强湍流，从而提高传热系数并降低结垢倾向。设备底部设置可调支脚，用于在不平整地面上校正水平，同时便于撬装整体搬运与定位。

　　管路系统沿框架顶部和侧面布置，物料管、热水管、冷却水管以及清洗回路通过弯头、三通、阀门和法兰连接，关键位置设置温度表、压力表与安全阀，便于操作人员判断换热状态和管路压力。顶部阀组包含调节阀、截止阀与换向元件，可在杀菌、回流、清洗等工况之间切换。当物料温度未达到杀菌要求时，回流管路可将未达标物料送回前段重新处理，避免不合格产品进入后续工序。

　　在外形尺寸与安装边界方面，整套装置呈长方体撬装结构，长度方向主要容纳板式换热器、保温罐体和前后操作空间，宽度方向受框架立柱和侧向管路限制，高度方向则由顶部阀组、仪表和罐体接口决定。建模时需要重点控制框架外轮廓、管路最高点、检修门开启范围以及板片抽拉维护空间。设备前方应预留板片拆装和清洗检查区域，侧面需保留阀门操作与管道连接空间，顶部不宜紧贴厂房梁架，以免影响仪表读数和阀件检修。底座与地面之间应设置排水和清洁空间，符合食品加工车间对卫生清理的要求。

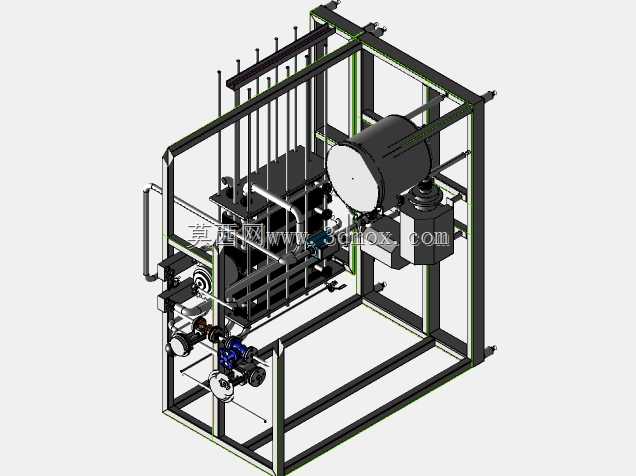

　　三维结构设计中，机架采用型钢焊接后进行表面涂装，与物料接触部分则按照食品加工要求选用不锈钢材质，管路走向尽量减少死角和低洼段，便于CIP清洗时液体排净。换热器、罐体、泵体和阀组之间的相对位置经过紧凑化布置，使物料管路缩短，温度损失降低，同时保证操作人员能够接近主要检测点。整体模型完整表达了杀菌机组的空间装配关系，可用于设备方案展示、车间布局校核、管路干涉检查以及后续工程详图深化。
