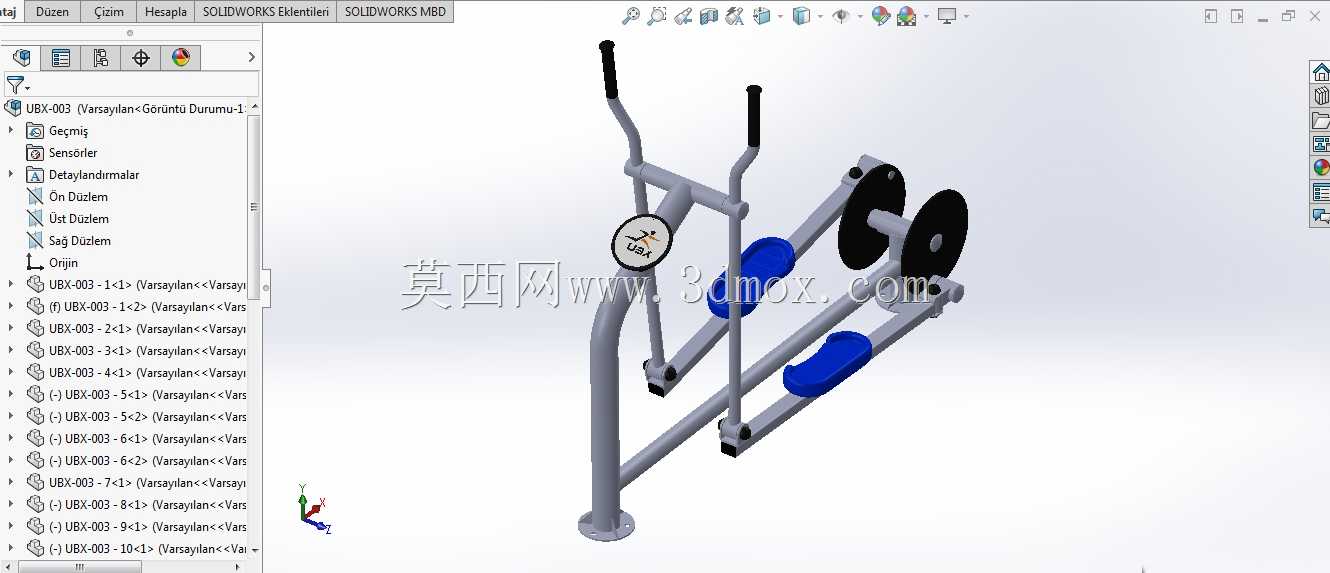

户外社区椭圆漫步健身器械结构

　　该器械面向小区步道、公园广场、体育公园、社区活动中心等露天公共运动场景，属于固定式下肢有氧训练设备。使用者双脚分别踩在两块蓝色踏板上，双手握持两侧高低布置的黑色握把，通过下肢交替蹬踏、上肢配合摆动完成椭圆轨迹运动，可在不产生跑步冲击的情况下锻炼腿部肌群、心肺功能与身体协调性，适合多年龄段人群进行低强度日常锻炼。整机采用单立柱落地支撑加底部框架延展的布置方式，主立柱底部设置圆形法兰盘，通过膨胀螺栓与混凝土地面刚性连接，能够承受往复运动产生的水平推力与竖向交变载荷；框架向踏板运动方向延伸，末端配重轮区域进一步压低整机重心，避免使用过程中出现倾覆趋势。踏板组件通过四连杆机构与主框架铰接，两块踏板沿近似椭圆的封闭轨迹同步反向运动，

　　连杆铰接点处设置转动副，保证运动过程顺滑无卡滞；踏板表面采用蓝色包覆结构，轮廓贴合足底支撑范围，边缘留出防滑与排水空间，适应露天降雨后的使用条件。扶手系统由主立柱向上延伸出两根弯管构成，握把段采用黑色防滑套，高度兼顾站立握持与摆动扶持需求；其中一根立柱中部安装圆形计数表盘，可通过内部感应结构记录运动次数或转动圈数，为使用者提供直观运动反馈。框架尾部并列布置两片圆盘式惯性轮，轮体通过转轴与连杆传动结构相连，运动时储存并释放转动惯量，使踏板起步和换向阶段更加平稳，减少连杆机构的速度波动；圆盘外侧保留安全间隙，转动区域与人体运动路径保持隔离，降低公共场景下的触碰风险。三维建模过程中，圆管弯梁采用扫掠方式建立连续变向路径，重点控制弯管半径、

　　管壁厚度和对接相贯线；法兰盘、转轴、踏板、惯性轮等规则零件通过拉伸、旋转和阵列完成，铰接位置按同轴关系装配，保证四连杆运动仿真时踏板轨迹闭合。整机外形沿运动方向呈长条布局，立柱位于前端，惯性轮位于后端，踏板处于框架中部；安装时需在硬化地面预留法兰固定点位，设备两侧保留人员上下和摆臂空间，尾部惯性轮外侧设置防护距离。结构选材以钢管焊接框架为主，外露金属件考虑防腐涂层，握把和踏板采用耐候非金属材料，满足户外日晒、雨淋和高频使用要求。该模型完整呈现了立柱支撑、扶手、踏板连杆、惯性轮及地面固定结构之间的装配关系，可用于公共健身器材方案展示、结构校核、运动轨迹分析和非标户外设备改型参考。
