70吨方形储料砂筒仓钢架结构

　　这套方形砂筒仓三维结构主要面向散状颗粒物料的中转储存与定量卸料场景，在铸造车间砂处理工段、搅拌站骨料暂存区、建材生产线原料缓存位以及矿山给料前段都比较常见。设备承担的核心任务不是简单把砂子堆放在容器里，而是把来料提升、暂存、破拱、均匀卸料整合在一个稳定钢结构单元内，避免人工堆料造成的扬尘、分层、含水率波动和取料效率低等问题。

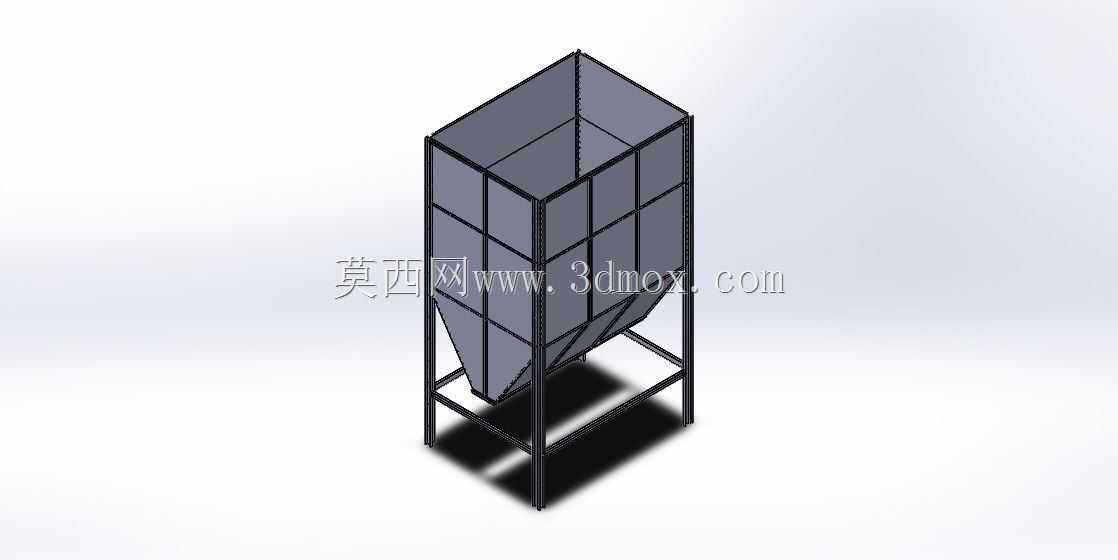

　　从现场布置看，仓体采用方形直筒段加下部锥形斗的组合形式。上部直筒段利用矩形截面获得较大的有效容积，仓壁外侧按网格布置竖向肋条与横向加强框，使薄板仓壁在满料侧压力作用下不出现明显鼓胀；方格加强筋同时把壁板分成若干受载小区，单板跨度减小后，壁厚可以控制在较经济的范围内。下部斗体由多个斜面收拢，形成向中心或出料口汇聚的流道，砂子靠重力沿斜壁下滑。锥斗角度需要结合物料安息角确定，过缓会造成挂料和起拱，过陡则增加仓体总高并抬高进料标高。

　　支架部分是整套结构的安装边界重点。四根主立柱沿仓体四角落地，柱间设置横撑和斜撑，形成空间框架。满仓状态下，物料重量通过仓壁、斗体斜板传递到下部承托梁，再由立柱传到基础预埋件或地脚螺栓区域。模型中支架把锥斗抬离地面，下方留出出料设备、输送皮带、给料阀或检修空间，因此选型时不能只看仓容，还要核对出料口离地高度、支架柱脚间距、基础承载面尺寸以及检修通道宽度。

　　结构设计思路上，方仓相比圆仓更容易与厂房梁柱、平台栏杆和方形进料口对接，车间内并排布置时占地利用率较高；但方仓存在角部积料倾向，所以斗体转折处通常需要加大倾角、设置圆角过渡或配置振动器、空气炮等破拱附件。三维建模时，仓壁板、加强筋、斗体斜板、立柱、横撑和斜撑应分别建立可识别构件，便于后续出焊接件图、型材下料表和装配校核。料斗内壁还需按磨损工况考虑衬板区域，尤其是出料口附近物料流速快、磨蚀强，可在模型中预留衬板厚度和螺栓连接面。

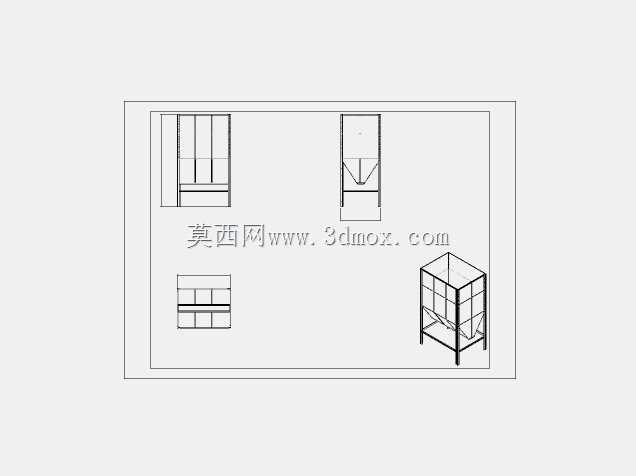

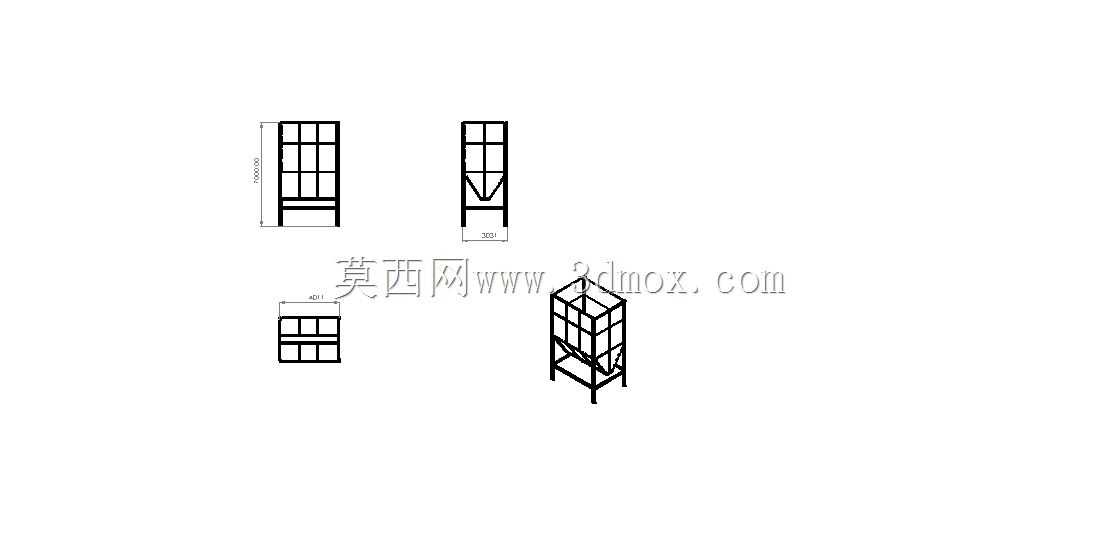

　　外形尺寸方面，这类大容积砂仓的高度、截面宽度和支架开度必须围绕工艺路线协同确定。仓顶需预留进料口、除尘口、人孔或观察位；仓身直段决定储料量，锥斗高度决定物料能否顺畅下滑；支架高度则由下方给料机和输送设备的检修空间反推。安装时应先复核基础中心线和柱脚标高，再分片吊装仓壁与斗体，避免整体焊接后因支架不均匀沉降导致斗体错位。出料口周围应预留法兰连接尺寸，方便与扇形闸门、叶轮给料机或振动给料槽对接。

　　在实际运行中，砂料进入仓内后会形成一定料压，方形仓角和锥斗转折区是应力与磨损叠加的位置，加强筋不能只按外观均布，而应在斗体上口、柱脚连接节点和出料口周围适当加密。整体模型把储料仓、承托框架和下部开放空间完整表达出来，可直接用于方案布置评审、钢结构详图深化、物料流向校核以及现场安装边界确认。
