单缸卧式曲柄活塞光头动力装置

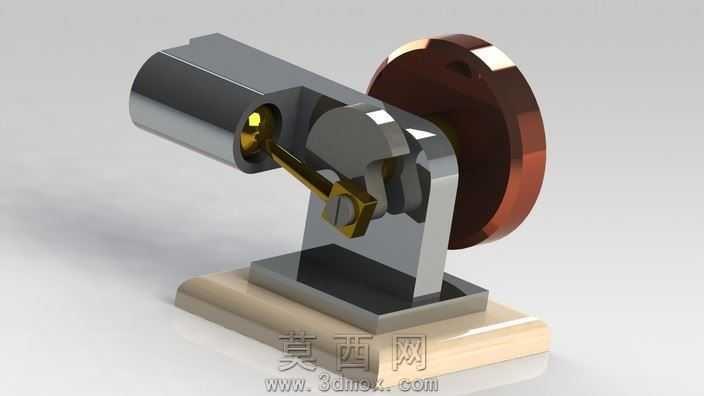

本作品为单缸卧式结构的光头动力装置三维建模成果，整体采用SolidWorks完成全参数化建模，各部件间保留完整的装配约束与运动副定义，可直接用于运动仿真验证机构运行逻辑。建模过程中首先对动力装置的核心运动逻辑进行拆解，将整体结构划分为缸体组件、曲柄连杆组件、飞轮组件、支撑机架四个独立模块分别建模，再通过同轴、重合、距离等装配约束完成总装，确保各部件的相对位置精度符合机械设计规范。材质渲染阶段针对不同部件的功能属性匹配对应材质：缸体部分采用哑光银灰色金属材质模拟铸铁缸体的磨砂质感，活塞销与连杆表面赋予亮金色金属材质区分运动受力部件，外侧飞轮采用棕红色半透明抛光材质还原金属飞轮的漆面光泽，底部支撑底座采用浅米色哑光材质模拟木质或工程塑料基座的视觉效果，支撑立柱与连接支架则采用亮面不锈钢材质，通过不同材质的粗糙度、反光度参数调整，让整体模型的层次感更加分明，各部件的功能区分一目了然。结构设计上采用经典的曲柄滑块运动机构，缸体横向布置于支架上方，活塞通过连杆与偏心曲柄连接，曲柄轴端安装大直径飞轮用于储存转动惯量、稳定输出转速，支架采用L型弯折结构搭配方形底座，保证装置运行时的结构稳定性，所有运动部件之间预留了合理的装配间隙，避免运动仿真过程中出现干涉问题。设计思路上优先还原小型单缸动力装置的极简结构特征，省略了不必要的外接管路、散热鳍片等附属部件，突出核心的曲柄连杆运动结构，既可以作为机械原理教学的演示模型，也可用于小型动力装置的结构原理验证，模型的所有特征均保留可编辑参数，使用者可根据需求调整缸径、曲柄偏心距、飞轮直径等参数，快速衍生出不同规格的同类型动力装置模型。
