汽车悬架系统三通连接管路结构

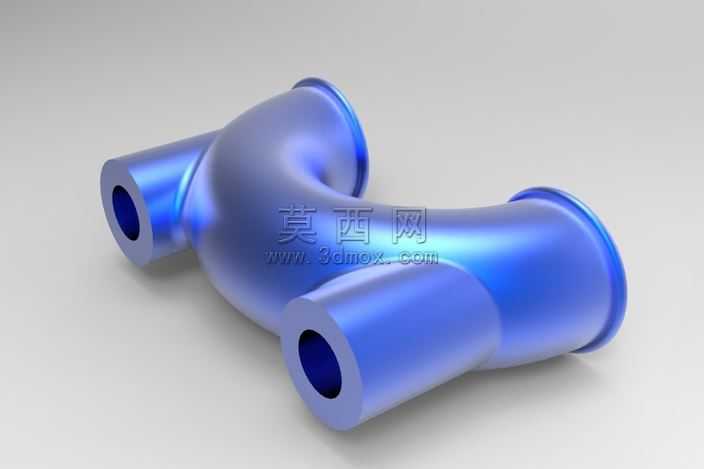

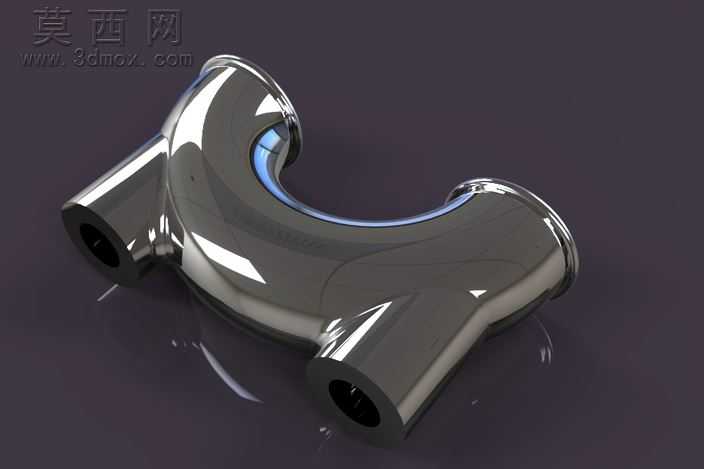

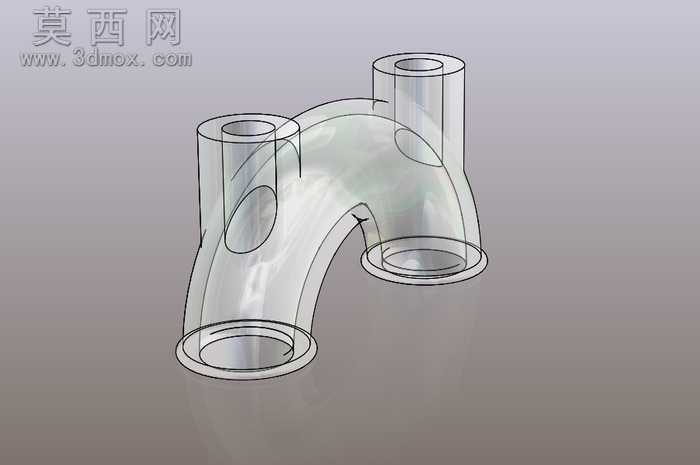

该作品为汽车悬架系统配套的三通连接管路三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械设计通用规范与汽车零部件加工精度要求。建模初期先梳理管路的功能定位，该部件作为悬架系统中气路或油路的分流连接节点，需要同时对接三个不同走向的外接管路，因此首先确定三个接口的相对位置、管径参数与法兰连接端的尺寸基准，通过草图绘制确定中心轴线的弯曲走向，保证管路弯折处的曲率半径符合流体输送的阻力要求，避免出现锐角弯折导致的介质流通不畅问题。建模过程中采用扫掠特征生成管路的主体空心结构，对三个接口的法兰端分别进行凸缘加厚、密封槽刻画的细节处理，保证接口处的连接密封性与结构强度，管路外壁与内壁的厚度参数参考汽车行业通用的承压管路标准设置，兼顾轻量化与结构耐用性需求。材质渲染阶段选用金属蓝色的哑光金属材质，模拟实际生产中阳极氧化处理的铝合金管路质感，调整材质的反光度与粗糙度参数，让渲染效果既体现金属部件的工业质感，又能清晰呈现管路的曲面过渡细节，通过三点布光的渲染方案，打亮管路的弯折曲面与接口端面，直观展示三个接口的朝向与管路整体的空间形态。结构设计上充分考虑悬架部件的安装空间限制，整体管路的外轮廓尺寸经过优化，避免与悬架周边的摆臂、减震部件产生运动干涉，三个接口的端面均设置为标准法兰连接结构，可直接与对应规格的外接管路进行装配，无需额外加工转接结构，管路的空心内壁做了平滑过渡处理，减少介质流动时的压损，同时降低管路内壁的应力集中风险，提升部件的长期使用寿命。整个建模过程严格遵循自上而下的设计逻辑，所有尺寸均关联参数化草图，后续若需调整管径、弯折角度或接口位置，仅需修改对应草图参数即可快速完成模型迭代，能够适配不同车型悬架系统的安装需求，为后续的工程图导出、有限元受力分析、流体仿真验证提供了精准的三维模型基础。
