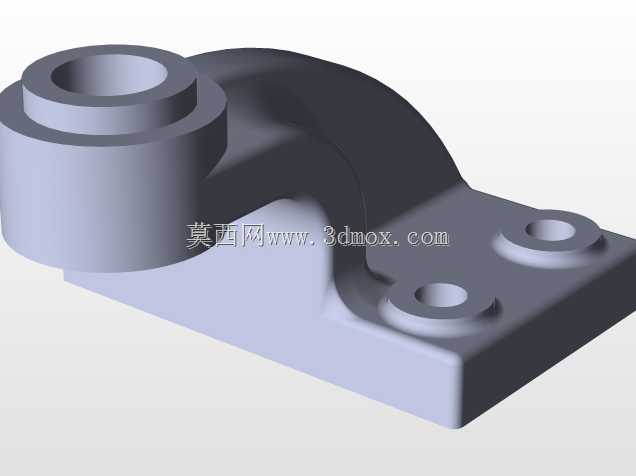

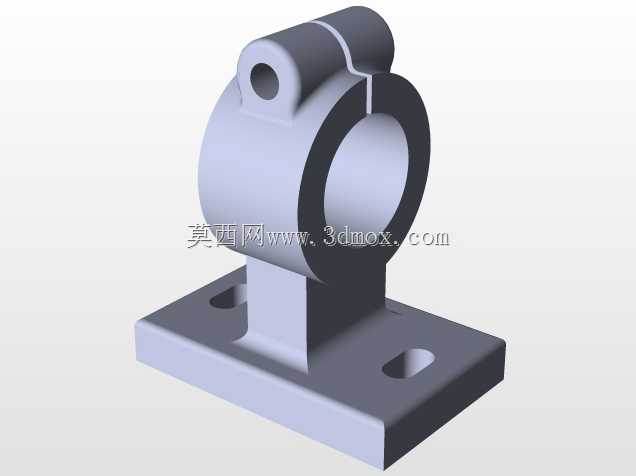

该支撑支座在常规带座轴承的功能基础上,将铰接承载结构与一体式安装底板整合,多用于轻工输送线侧边张紧轮支撑、小型连杆机构的浮动铰点、工装夹具里的摆臂转轴定位,也可作为桌面小型试验台的轴系固定座。现场安装时,底板两个沉孔可直接穿过内六角螺钉锁在型材台面或焊接机架的预制平面上,不需要额外加工定位台阶,底板下表面全程贴合安装面,受力后不会出现局部翘边。
从受力路径拆解,转轴穿入上方同轴筒孔后,径向载荷先传递给筒壁,再通过两侧弧形加强肋分散到底板整个平面,避免传统立式轴承座仅靠单肋支撑带来的应力集中;筒孔端部做出的凸台既可以容纳轴承端面的定位台阶,也能在装入轴用挡圈时留出操作空间,防止端盖直接压死轴承外圈。
筒身和底板之间的过渡曲面采用大圆角顺滑衔接,铸造成型时不会出现热节缩孔,铣削加工时刀具也可一次走刀完成曲面清根,不需要额外电极打火花。
实际选型核对阶段,首先要确认底板两安装孔的中心距与机架预留孔位匹配,筒孔的轴线高度要和配对传动轮、摆杆的铰点高度对齐,若轴线高度偏差过大,会导致连杆运转时出现别劲、皮带张紧力不均的问题。筒体内孔可根据工况选配深沟球轴承、含油轴套或者自润滑衬套,孔口预留的倒角能压装衬套时起到导向作用,避免硬敲导致衬套变形。底板上的两个沉孔深度设计时已考虑螺钉头完全沉入,安装后支座上方摆臂摆动不会碰到螺钉凸起,周边预留的扳手空间也能满足内六角扳手全程摆转,不需要偏位加工避让槽。
建模过程中先拉伸出底板基体,再叠加同轴圆筒特征,中间连接部分通过扫掠生成弧形加强肋,所有相交棱边都添加了铸造圆角,两个安装孔先打通孔再做沉头锪平,保证安装面接触完整。整套结构没有复杂的侧抽芯特征,若采用铸件生产可直接两箱造型,若采用板材焊接拼接也可将圆筒、肋板、底板分别下料后焊接成型,后续再统一镗削筒体内孔保证同轴度。日常维护时,筒壁侧面可预留油杯孔加装注油嘴,定期向内部衬套补脂,底板贴合面装配前清理焊渣和毛刺,锁紧螺钉后打定位销防松,长期运行下支座的铰接间隙可控制在很小范围,适配中低速轻载的各类摆动支撑场景。
