带底座立式管夹铰接支座结构

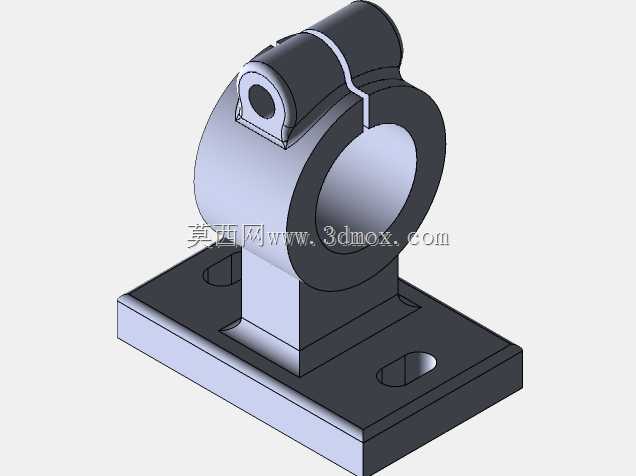

　　这套支座结构在现场管路布置、轻型执行元件夹持以及小型回转部件支撑中比较常见，主体由底部安装板、中部立撑、环形夹持体和上部开口压盖组成。底部矩形安装板承担整机载荷传递，板面上开设两个长圆形安装孔，孔位沿长度方向布置，允许装配时在一定范围内调整螺栓位置，抵消底座焊接或机架钻孔带来的孔距偏差；安装板边缘保留均匀壁厚，转角处做实体过渡，避免螺栓预紧后在板角产生应力集中。中部支撑不是简单等厚立柱，而是采用从底板向上收窄、再与环形夹持体外圆融合的变截面形态，靠近底板区域宽度较大，可把夹持环受到的径向力分散到更大的底板接触面上，向上逐渐过渡以减轻不必要的质量，同时保证夹持环中心高度方向的刚性。环形夹持体是整个零件的核心功能区，内孔用于穿过圆管、

　　光轴或圆柱形传感器外壳，内孔表面承担周向抱紧力；环体一侧开设贯通缺口，缺口上方延伸出带半圆弧的压盖，压盖与环体一侧通过小铰接凸台相连，另一侧依靠紧固件收口。这种开口抱夹结构相比整环焊接支座，装配时不需要从管件端部全程套入，可以在管路中段直接扣合，尤其适合已铺设管线改造、设备维修更换以及多段管路中间固定的工况。压盖内弧与主环内弧同轴，锁紧后两部分圆弧共同包裹圆柱面，接触面积远大于点式卡扣，夹持力分布均匀，不易在薄壁管件表面压出凹痕。铰接侧的凸台做成局部加厚结构，销轴孔周围保留足够壁厚，反复开合时孔边不易开裂；锁紧侧的凸台面上预留紧固件贴合平面，螺栓或螺钉压紧时压盖绕铰接侧微小转动，缺口间隙缩小，从而把内孔中的管件牢牢固定。

　　从受力路径看，管件自重、振动载荷和偏载力矩先通过内孔摩擦面传到环形夹持体，再沿中部变截面立撑向下传递到底板，最后经两个安装螺栓分散到机架面。立撑与环体、底板的交接区域均采用圆弧过渡，没有尖锐内角，在三维建模时这些过渡圆角不能随意省略，因为实际铸件或焊接件在尖角位置容易出现收缩缺陷或疲劳裂纹。安装边界方面，底板长度和宽度决定了支座在机架上的最小占用空间，两个长圆孔的中心距、孔宽以及孔端圆弧需要与常用螺栓规格匹配；环形内孔直径决定可夹持圆柱件的公称范围，缺口张开量受铰接间隙和锁紧行程限制，装配时管件外径不应小于内孔抱紧后的最小尺寸，也不能超差过大导致压盖无法闭合。支座中心高是选型时的关键尺寸，它决定被夹持管线轴线相对于安装面的高度，

　　在多支座并排支撑同一根长轴或管路时，各支座中心高需要保持一致，否则会给管件带来附加弯曲应力。现场使用中，这类支座常出现在液压站旁的油管固定、气动系统立管支撑、检测设备光栅传感器安装、小型导杆导向以及通讯设备圆柱形天线夹持等位置。相比冲压薄板卡箍，该结构整体刚性更强，能够承受设备运行中的持续振动；相比整体式铸造成品支座，开口抱夹形式对装配顺序更友好，维护时松开锁紧件即可转动管件角度，调整到位后再重新锁紧。建模过程中需要重点控制内孔与压盖圆弧的同轴度、底板安装面与环体内孔轴线的平行度，以及铰接孔轴线与内孔轴线的位置关系；若铰接孔偏斜，压盖闭合时会出现一侧贴紧、一侧留有缝隙的情况，导致抱紧力不均。底板底面应视为安装基准面，建模时保证其平面度，支撑底部与底板结合处不要出现悬空特征；长圆孔下方可根据铸造或机加工工艺要求留出螺栓沉头空间，也可保持平表面配合弹垫使用。整体结构没有复杂曲面，特征以拉伸、切除、圆角和装配配合为主，但各功能区域的壁厚变化需要结合制造方式统一考虑：若采用铸件，壁厚应尽量均匀，厚壁与薄壁交接处缓慢过渡；若采用板材焊接，则需分别建立底板、立板和抱环板件，控制焊接坡口和焊脚尺寸。无论采用哪种制造方式，环形夹持区的刚性都优先于轻量化，因为该区域直接决定夹持可靠性，而底板和立撑在满足变形限值的前提下可适当去除非承力材料。
