带双安装孔铰接式弯臂支撑轴承座

　　在小型轻工输送线、桌面级工装夹具以及通讯外设的可调支撑结构里，这类一体式弯臂铰接支座承担着把旋转销轴载荷平稳传递到安装基面的作用，日常工况里它既要托住上方摆臂的径向受力，又要抵消摆臂往复摆动带来的小幅侧向弯矩，很多做非标自动化的工程师在搭建小型翻转工位、可调导向架的时候，都会优先选用这类把铰接孔和安装底板做成一体的支撑件，省去额外拼接支架带来的装配累计误差。

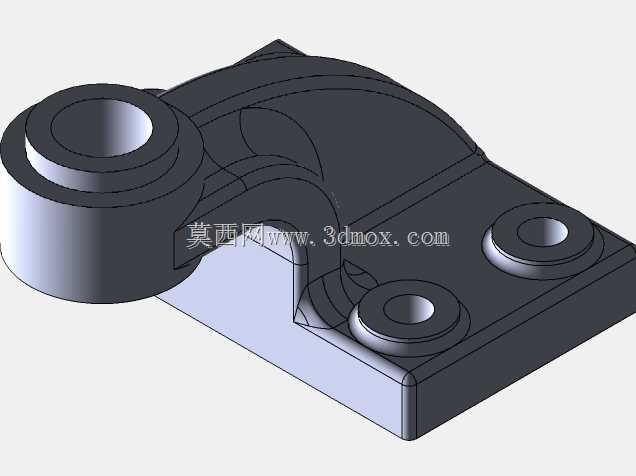

　　从结构布局上看，零件左侧是加高的同轴圆筒铰接段，内孔预留了足够的壁厚来嵌入滑动轴套或者小型深沟球轴承，圆筒上下两端都做出了同轴的沉台，上端沉台可以用来容纳轴承外圈的轴向定位挡边，下端沉台则留出了轴端挡圈或者锁紧螺母的安装空间，销轴穿入之后不会出现轴向窜动，摆臂绕这个孔转动的时候，接触面的同轴度完全由圆筒自身的加工精度保证，不需要额外配做定位衬套。圆筒右侧延伸出平滑过渡的弧形弯臂，弯臂没有做成生硬的直角折弯，而是顺着载荷传递的走向做了大曲率的流线型加厚，从铰接圆筒的外壁一直平缓铺展到下方的矩形安装底板上，这种造型在铸造或者注塑成型的时候能避免转角处出现应力集中，往复受载的时候不会在弯臂和底板的交接位置萌生裂纹，同时弧形的外轮廓也让零件在脱模或者铣削加工的时候走刀更顺畅，没有清根死角。

　　下方的安装底板是带圆角的矩形平板，板面上对称布置了两个带沉孔的安装凸台，凸台向上凸起一小段高度，既把紧固件的沉头螺钉完全藏在凸台内部，不让螺钉头高出底板表面干涉上方摆臂的运动轨迹，又局部增加了安装孔位置的壁厚，锁紧紧固件的时候底板不会因为局部压应力过大出现凹陷。两个安装孔的中心距经过匹配校核，刚好适配常规小型工装的安装孔位排布，安装时只需要在配套的机架面板上钻两个对应通孔，用内六角螺钉从上方穿入锁紧，就能把整个支座完全固定，底板的底面做了全平面精加工，贴紧安装基面之后接触面积大，承受摆臂摆动的反作用力时不会出现局部翘动。

　　做结构设计的时候，这个零件的安装边界需要提前在三维布局里预留清楚：左侧铰接圆筒的外径要和上方摆臂的铰接叉宽度匹配，摆臂的两个叉口卡在圆筒两端面之间，转动时不能和旁边的弯臂侧壁发生刮擦；底板下方要留出平整的安装贴合面，不能有突出的管线或者其他零件干涉底板贴平；两个安装孔的外侧要留出扳手空间，锁紧螺钉的时候工具可以顺利伸入。弯臂的弧形顶面高度从铰接圆筒处向底板方向逐步降低，刚好给摆臂的向下摆动留出了足够的摆动行程，摆臂转到最低位置时也不会磕碰到弯臂表面。

　　从实际使用场景延伸来看，这类支座不光可以用在小型输送线的摆臂导向位置，也可以作为通讯设备可调天线的铰接支撑底座，天线绕左侧铰接孔调整俯仰角度之后，侧边加装锁紧件就能固定角度，底板的两个安装孔直接固定在设备机柜的外壁上，整体刚性足够抵抗户外风吹带来的振动。在做三维建模的时候，先绘制底板的矩形轮廓并倒出周边圆角，再拉伸底板的基础厚度，之后在底板上定位两个安装凸台的位置，拉伸凸台并切除出螺钉过孔和沉头孔；接着在底板左侧定位铰接圆筒的轴线，拉伸圆筒的总高度，分别在两端切除出轴承安装沉孔，最后使用放样或者凸台拉伸加圆角的方式做出连接圆筒和底板的弧形弯臂，所有交接位置都添加过渡圆角，既保证外观顺滑，也让后续出工程图的时候加工面和非加工面的标注清晰可辨，加工方拿到图纸之后可以直接按照轮廓选料，金属件可以采用铸造成型后精加工铰接孔和安装底面，塑料件则可以直接开模注塑，量产时一致性很好。
