小型家具厂自动封边机三维设计

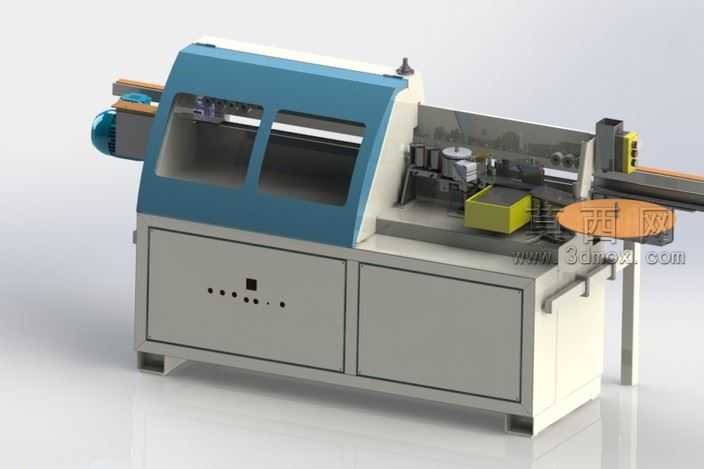

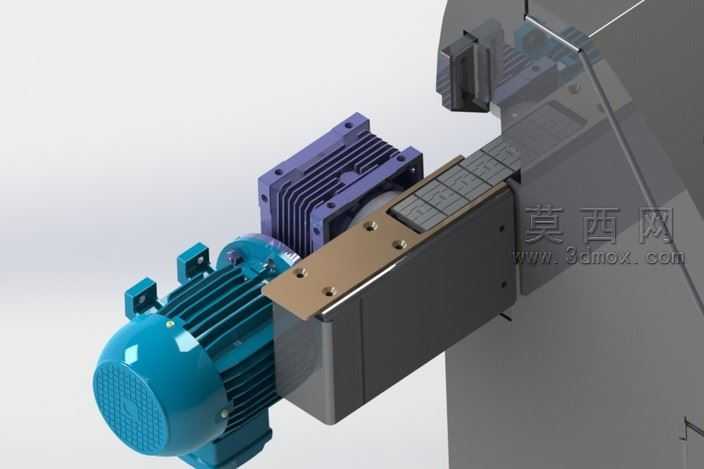

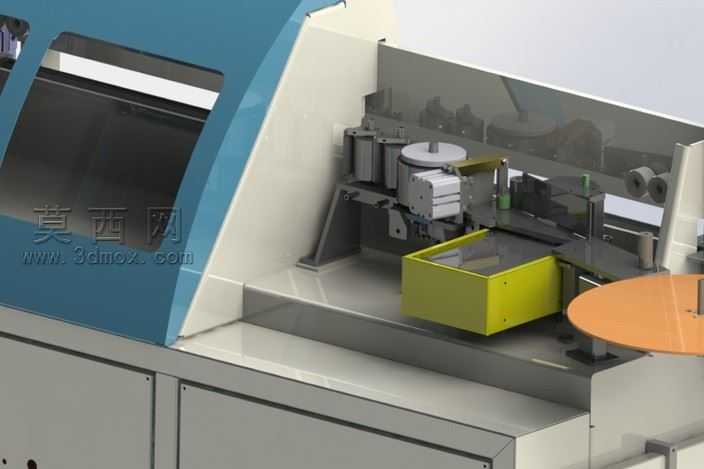

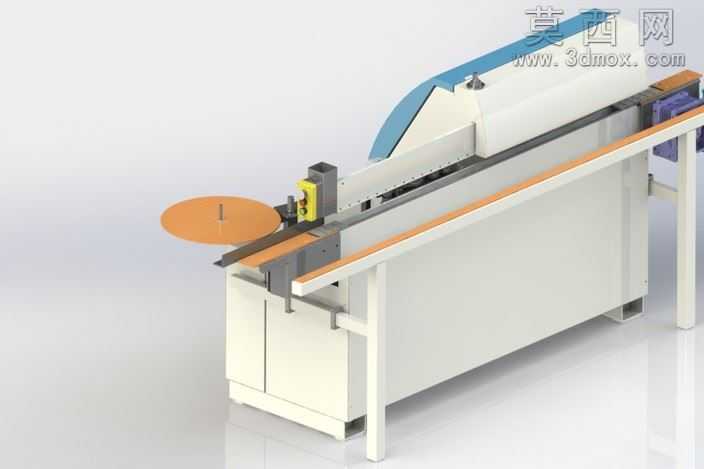

本模型为面向中小型家具生产企业设计的自动封边设备，建模过程中严格参照实际木工封边设备的功能布局与结构逻辑完成全参数化搭建。整体采用一体式柜式机身结构设计，建模时将机身分为电气控制舱、加工执行舱、料带输送舱三个独立功能模块分别构建，机身外壳采用钣金材质参数化建模，预留出观察窗、操作面板、散热格栅的对应安装位，表面的品牌标识采用贴图映射方式实现，还原真实设备的外观质感。设备的核心执行机构部分，建模时完整还原了涂胶组件、压合辊组、齐头修边组件、抛光组件的装配关系，所有运动部件均按照实际传动逻辑设置了装配约束，气动管路采用样条曲线建模还原真实走线布局，侧边的封边带料盘支架做了可转动的结构设计，匹配实际生产中料带送料的动作需求。操作面板区域的按钮、指示灯、显示屏均采用独立建模，还原真实设备的人机交互布局，机身底部的可调支撑脚也做了细节还原，保证设备放置的调平功能在模型中有所体现。材质渲染阶段，机身钣金部分采用哑光浅灰工业漆材质，操作按钮根据功能区分红、绿、黑等不同配色，气动管路采用蓝色半透明塑料材质，加工台面采用防滑耐磨的深色金属材质，料盘部分采用米黄色工程塑料材质，整体渲染效果贴近真实工业设备的视觉质感。设计思路上围绕高性价比定位，在保证封边核心功能完整的前提下简化了非必要的复杂结构，适配中小型家具厂小批量、多规格板材的封边加工需求，可适配0.4-2mm厚度封边带，支持8-50mm加工厚度的板材加工，最小加工工件长度110mm、宽度70mm，同时预留了组修外部、在线组修器、变频调速等可选功能模块的安装位，方便用户根据自身生产需求进行功能扩展，模型完整还原了设备的所有结构细节，可用于设备展示、结构教学、生产布局规划等多种场景。
