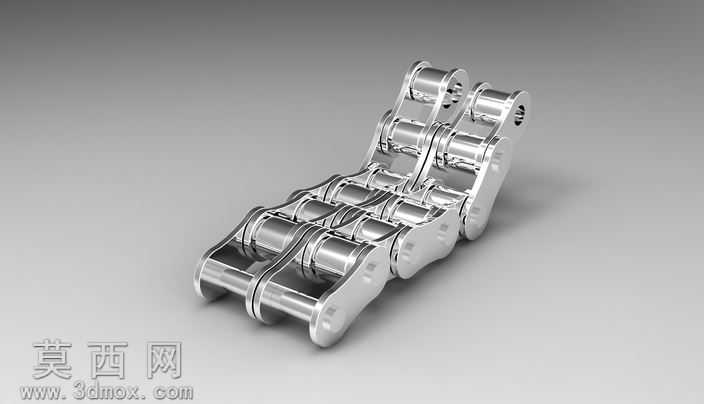

工业传动用精密金属滚子链段结构

本作品为工业传动场景使用的精密滚子链段三维建模成果，建模过程严格遵循机械传动链条的通用设计规范，完整还原了多节串联滚子链的真实装配结构。建模阶段首先依据标准滚子链的尺寸参数搭建基础轮廓，分别构建内链板、外链板、销轴、套筒、滚子五个核心组成零件，对每个零件的倒角、配合间隙、接触面公差都做了精细化还原，确保各零件装配后可实现真实的相对转动效果，符合链条实际运行时的活动逻辑。材质设置上针对金属传动件的特性做了分层调整，链板部分采用高抛光不锈钢材质，调整金属粗糙度参数至0.12，添加轻微的环境反射效果模拟工业镀铬零件的亮面质感；销轴与套筒的配合面做了哑光金属处理，区分出加工面与非加工面的质感差异；滚子外圆面设置了极细微的磨砂纹理，还原零件实际加工后的表面状态，避免整体材质过于同质化导致的失真问题。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，打出链节之间的自然阴影，突出零件的层叠结构与轮廓立体感；辅光源从另一侧补光，消除暗部死黑区域，保留金属零件暗部的反射细节；顶部添加轮廓光勾勒链条边缘，让整体结构在浅灰色渐变背景下清晰分离。设计过程中重点考量了链条的柔性传动特性，每一节链节的铰接位置都保留了合理的转动自由度，可直接用于后续的传动运动仿真，适配不同的机械传动场景演示需求。整体模型结构严谨，零件间无干涉错位，细节还原度高，既可以作为机械设计教学的演示案例，也可用于工业设备装配场景的可视化展示，清晰呈现滚子链的内部构造与装配关系，帮助观者直观理解传动链条的工作原理与结构组成。
