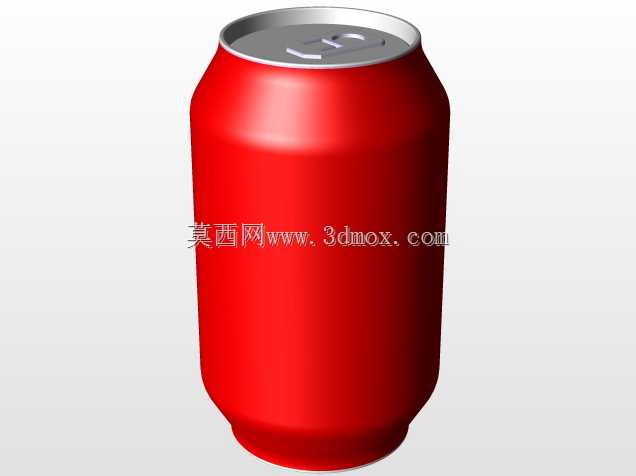

标准红色碳酸饮料易拉罐结构造型

　　日常商超冷柜、自动售货机、餐饮门店吧台里最常见的两片式铝制碳酸饮料罐体，这个三维造型完整还原了量产罐体的全部几何特征，没有做多余的外观装饰，把结构本身的成型逻辑完整呈现出来。做包装结构设计、快消品陈列仿真、自动售货机落料机构校核、冷链货道适配设计的时候，这类罐体的外轮廓精度直接决定后续机构干涉检查、堆叠间隙计算的结果是否可用。

　　从罐体的成型工艺来看，两片罐的罐身是由整块铝薄板经过冲杯、多次拉伸变薄、缩颈、翻边工序一体成型，罐身侧壁并非等直径直筒：中段主体圆柱段直径最大，靠近底部位置做了向内收的圆弧过渡，底部压制出内凹的耐压加强凸筋，用来承受碳酸饮品内部0.3-0.6MPa的二氧化碳内压，避免堆码或者运输颠簸的时候罐体鼓胀变形；靠近罐口的位置先做缩颈收径，再翻边形成和罐盖卷封配合的法兰边，这个缩颈段的锥度、圆角半径都和量产模具的型腔尺寸完全对应，建模的时候如果把这部分做成直筒，后续做卷封工艺模拟、封盖机头行程设计就会出现尺寸偏差。

　　罐顶的易开盖部分也还原了真实结构：盖面冲压出环形加强凹槽，拉片通过铆钉固定在盖面的刻痕区域，刻痕线是预留的断裂开口，拉起拉片的时候刻痕处金属沿预设轨迹撕裂，形成饮用开口。拉片的弯折角度、铆钉的凸起高度、盖面和罐身卷边的咬合位置都做了等比例还原，没有简化成平面贴图，用来做开盖动作仿真、拉片力学受力分析的时候可以直接提取特征面。

　　外形尺寸上完全遵循国内量产330ml碳酸饮料罐的通用规格：罐身总高度约115mm，主体圆柱段外径约66mm，罐口翻边后的外径约52mm，底部内凹深度约8mm。这些边界尺寸在做自动售货机货道设计的时候，货道的挡板间隙、弹簧螺距、落料通道宽度都要以此为基准，预留1-2mm的滑动间隙，避免卡罐；做商超堆头陈列、冷柜层架间距校核的时候，罐体的最大外径、堆叠时上下罐的接触定位面都可以直接从模型测量，层架净高需要比罐高多出3-5mm，方便取放。做外包装纸箱设计的时候，12罐或者24罐的装箱内格，卡位尺寸要贴合罐身最大直径，避免运输过程中罐体晃动摩擦掉漆。

　　罐体的外表面做了典型的红色食品级涂层效果，没有额外印刷品牌标识，结构工程师在做二次开发的时候，可以直接在罐身圆柱面附加贴图、印刷区域定位，不用再重新展开曲面。罐身侧壁的过渡圆角、罐肩的曲面光顺度都符合拉伸成型的工艺要求，没有锐角或者曲率突变，对应实际生产中拉伸模具不会出现应力集中、铝板冲裂的问题。

　　在自动化生产线的场景里，这个模型可以用来验证空罐输送线的导板间距、洗罐机的拨瓶轮槽型、灌装机的升降托模定位、封盖机的卷封轮进给轨迹——罐体的缩颈段直径更小，输送线上的夹持导向件如果按照主体直径设计，走到罐口位置就会出现间隙过大、罐体歪倒的问题，建模时保留的完整变径轮廓可以直接用来做运动干涉检查。另外在冷链展示、饮品广告的三维场景搭建里，这个罐体的曲面曲率连续，渲染的时候可以真实还原铝制金属罐的高光反射、红色涂层的哑光质感，冷柜灯光照射下的柱面光影过渡自然，不需要额外补面修型。

　　结构设计层面，罐体的薄壁特性也在造型里有所体现：整体壁厚均匀在0.15-0.2mm区间，底部的加强筋结构通过曲面造型还原了冲压后的凸起形状，不需要额外添加实体特征，做有限元内压仿真的时候，可以直接抽取 mid 面赋予薄壁材料属性，计算堆码承载、内压抗变形的结果和实际罐体测试数据匹配度很高。罐口卷边位置的多层咬合结构也做了几何还原，能清晰看到罐身翻边和罐盖边缘互相卷曲咬合的密封结构，这部分是饮品不漏气、保质期内碳酸含量达标的核心结构，做包装工艺分析的时候可以直接剖切查看配合关系。
