方形磷酸铁锂动力储能电芯结构

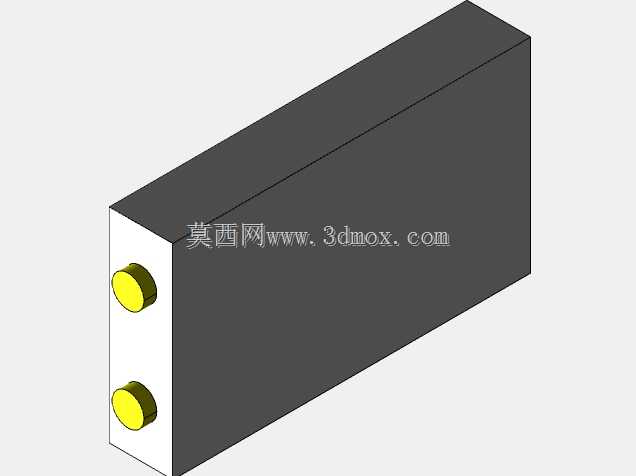

　　该三维结构呈现的是一款方形铝壳磷酸铁锂电芯，单体额定电压3.2V，容量100Ah，属于新能源动力与储能系统中大量使用的基础储能单元。模型重点还原了电芯主体、端面极柱以及外部包络边界，适合在电池包布置、模组堆叠、支架设计、铜排连接和维护空间校核阶段作为空间参照使用。

　　从实际应用看，这类电芯常见于纯电动物流车、低速电动车、工商业储能柜、通信基站后备电源以及光伏离网储能场景。相比圆柱电芯，方形电芯的矩形截面在成组时空间利用率更高，模组内部可按规则矩阵排列，侧面与侧面之间通过结构胶、绑带或隔板形成约束；相比软包电芯，其金属外壳对内部卷芯具有更好的支撑能力，搬运、堆叠和装配过程中抗变形能力更强。

　　模型外形以长方体为主，端面设置两个圆形极柱，分别对应正负极输出位置。极柱凸出端面的高度虽然不大，但在电池包设计中必须单独纳入干涉检查范围。铜排或线束连接时，不仅要保证极柱端面与连接件贴合，还要预留紧固件操作空间、绝缘防护帽厚度以及拆装时工具的摆动范围。若相邻电芯间距过小，容易出现铜排装配困难、绝缘距离不足或维护时工具触碰相邻极性件的问题。

　　在模组布置思路上，该电芯通常采用立式排布，极柱朝向汇流排一侧，壳体大面承担主要散热和贴合面。冷却板可布置在电芯大面之间或模组底部，设计时需要兼顾压紧力与膨胀间隙。磷酸铁锂电芯在循环充放过程中会产生一定厚度方向膨胀，模组侧板、端板和绑带不能按完全刚性约束处理，应在模型中保留合理公差与缓冲层空间。三维建模时，电芯本体可作为简化包络体使用，但极柱位置、端面轮廓、圆角和顶部安全区域不应随意省略，因为这些特征直接影响汇流排开孔、绝缘片裁切和支架限位。

　　安装边界方面，电芯底部需要落在模组承载梁或绝缘垫上，重力方向与振动载荷应通过底部支撑和侧向约束共同传递。电芯之间不宜直接以金属件硬接触，壳体外表面通常需要绝缘膜或隔离板，防止磨损后形成短路风险。极柱周边要避免布置尖锐结构件，线束走向也应远离可能受压的位置。对于车载场景，还要结合整车颠簸、急加速和侧向冲击工况检查电芯限位；对于储能柜场景，则更关注多层模组堆叠后的维护通道、通风路径和更换便利性。

　　该模型在结构设计中的价值，不在于表达电芯内部化学卷绕细节，而在于提供准确的外部装配界面。工程师可以据此确定模组长宽高、串并联方向、铜排跨距、采样线布置以及电池包内部安全间隙。进行系统选型时，也可通过单体3.2V、100Ah的参数推算不同串并方案下的电压等级与电量范围，并进一步评估箱体空间、重量分布和支撑强度。整体来看，方形磷酸铁锂电芯结构简洁、成组效率高、热管理路径明确，是动力与储能设备三维布局设计中非常典型的基础部件。
