18650圆柱锂离子电芯结构三维造型

　　圆柱锂离子电芯在便携式电子设备、电动工具、储能模组、低速车辆以及小型动力系统中使用频繁，18650规格之所以长期存在，核心原因在于尺寸边界清晰、自动化产线适配成熟、成组方式灵活。单个电芯看似只是一个金属圆筒，但在整机结构设计中，它直接影响电池仓空间、支架排布、散热通道、焊接位置、维护拆装以及安全隔离。建立该类电芯的三维造型时，不能只按外观画一根圆柱，而要把正极帽、壳体台阶、负极底平面、绝缘边界、卷芯端部轮廓以及装配接触区域一并表达出来。

　　从实际用途看，18650电芯通常不是单独裸露使用，而是通过支架、镍片、铜排、点焊或夹持结构组成电池包。设备端在选型阶段需要先确认电芯外径和长度，因为电池仓内往往还要预留塑胶支架壁厚、贴标空间、绝缘片厚度、公差间隙和热膨胀余量。若模型只表现理想圆柱，后续在密集排列时容易出现干涉：相邻电芯之间的散热间隙被压缩，支架卡扣无法落位，焊点与外壳安全距离不足，端盖处也可能与导线或保护板发生摩擦。工程建模时将端部结构单独区分，可以让结构工程师在布置汇流排和采样线时更准确地判断可接触区域。

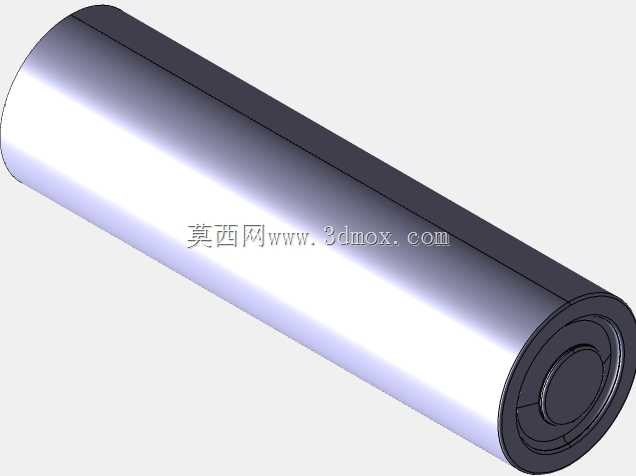

　　外形方面，18650电芯采用标准圆柱形态，主体为金属壳体，一端设置凸起的正极输出结构，另一端通过壳体底部形成负极平面。正极区域通常包含盖帽、泄压相关结构和绝缘圈，外部可见部分虽然尺寸不大，却是装配中最需要谨慎处理的位置。正极帽不能被金属支架无隔离压接，负极底面也需要在成组焊接或弹性接触时保持稳定贴合。模型中将端面的同心圆层次、壳体卷边和中心盖帽做出区分，有助于在工程图、爆炸视图和装配演示中说明电流路径与绝缘关系。

　　设计思路上，圆柱电芯的优势在于壳体受力均匀，卷绕式电芯在圆形空间内填充效率较高，自动化分选、点焊和组装也容易实现。圆筒外形对支架设计提出了明确约束：定位孔多采用半包或全包圆孔，孔位之间需要设置筋位，既保证电芯不晃动，又不让塑胶件完全包裹壳体而影响散热。若用于多串多并电池组，排布时还要兼顾重心、走线长度和保护板位置。常见的并列排布可以提高空间利用率，但相邻电芯之间应保留一致间隙；交错排布能够在特定宽度内增加数量，却会使支架筋位和散热通道变得更复杂。

　　在设备结构校核中，电芯长度方向通常是最敏感的安装边界。电池仓不仅要容纳电芯本体，还要考虑正极镍片抬升、负极焊接片厚度、端部绝缘垫以及支架挡边。若仓体侧壁直接贴近正极帽，振动工况下可能产生磨损或短路风险；若底部没有可靠支撑，电芯在跌落或冲击时可能窜动。三维模型把端面细节和主体长度分开建立后，可以在装配环境中直接测量正极到保护板、负极到仓壁、壳体到相邻导线的距离，从而提前发现安全距离不足的问题。

　　从功能特性看，锂离子电芯对外壳尺寸一致性要求较高。金属外壳既承担封装作用，也参与负极导电和机械防护，因此表面不能在装配中被尖锐筋位划伤。支架材料需要具备绝缘能力，边缘应避免尖角；与电芯接触的位置宜采用圆滑过渡，过盈量不能过大。对于需要散热的工况，壳体外侧应留出连续通道，不能被大面积泡棉或无必要的塑胶包覆堵死。模型中金属圆筒与端部黑色结构形成明确视觉区分，可用于检查支架包覆范围、焊点避让区和绝缘件布置。

　　在通讯工具、手持检测设备或移动终端中，18650电芯常受限于整机壁厚和握持尺寸，电池仓往往与主板、马达、连接器等部件相邻。此时电芯模型不仅服务于外观占位，还要参与干涉检查。正极侧应远离裸露金属端子，负极侧与接地弹片的接触需要稳定，电芯周围走线不能沿壳体环向绷紧。若设备存在跌落要求，电池仓端部最好设置缓冲结构，侧壁筋位也不应压在盖帽边缘。通过三维造型提前还原这些边界，可以减少样机阶段反复修改支架和仓体的次数。

　　对于电池包设计者而言，单体模型的价值还体现在成组复制与阵列验证上。依据电芯中心距建立阵列，可以快速评估串并数量、支架尺寸、汇流排长度和模组重量分布。端面同心圆结构能够帮助确定点焊针落点或镍片开窗位置，壳体圆柱面则用于检查支架孔壁接触面积。若采用弹片接触而非焊接，正极帽高度和负极底面平面度会直接影响接触压力，模型中保留这些特征比单纯使用简化圆柱体更有工程意义。

　　整体来看，该18650锂离子电芯造型围绕圆柱壳体、正极端盖、负极底面和内部卷芯端部轮廓进行表达，适合在电池仓设计、模组支架开发、焊接片布置、绝缘校核以及设备装配演示中使用。实际建模和选型时，应把电芯作为具有导电、发热、振动和安全隔离要求的功能部件处理，而不是普通空间占位件；只有把外形边界、端部差异和安装间隙同时纳入三维环境，后续结构设计才更接近真实装配状态。
