汽车后窗雨刮驱动电机总成结构

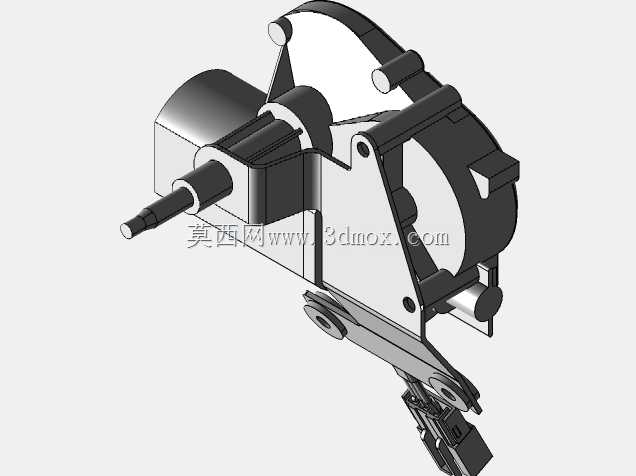

　　这套三维结构围绕乘用车后风窗刮水系统展开，核心是把直流驱动电机、蜗轮蜗杆减速单元、输出曲柄以及连杆摆臂整合在同一安装骨架上，用于带动后雨刮片完成往复摆动。后窗刮水工况与前风窗有明显区别：后玻璃面积小、刮刷角度受限，安装位置通常靠近尾门内饰板，周边还要避让玻璃加热丝、喷水嘴管路、尾门铰链和锁体，因此驱动总成不能简单沿用前舱电机的大体积布局。模型中电机筒体沿减速箱侧方布置，输出轴经过一级大速比减速后转换为低速大扭矩摆动，这种布置能在有限尾门空腔内压缩轴向长度，同时保证刮片在湿滑、灰尘和低温条件下仍有足够启动力矩。

　　从功能拆分看，动力段采用圆柱电机外壳，端部设置轴承支撑与连接法兰；减速段为近似扇形的箱体轮廓，内部容纳蜗杆、蜗轮及限位结构，箱体外侧预留加强筋和装配凸台；输出端通过曲柄销连接连杆，再把旋转运动转化为雨刮轴的定轴往复摆动。曲柄长度、连杆孔距和摇臂起始角直接决定刮刷角，工程上需要结合后风窗可视区域校核刮片覆盖范围，避免刮臂在上、下止点撞击玻璃边框或尾门饰板。模型把这些运动件按实际装配关系完整表达，能够用于干涉检查、运动包络分析和维修空间评估。

　　安装边界方面，减速箱上的多个安装孔和橡胶减振垫位置是与尾门钣金对接的关键界面。设计时需要控制电机轴线、输出轴中心和尾门玻璃曲率之间的相对位置：电机主体不能侵入内饰板安装面，连杆摆动区域要与线束、喷水管和隔音垫保留间隙；输出轴穿出尾门处还需考虑密封帽、防尘垫圈和轴端螺母的装配顺序。三维模型中可见的支架折边、圆孔、定位凸台和铰接点，并非单纯外观特征，而是分别承担承载、定位、防转和维护拆装作用。

　　在结构思路上，后雨刮电机更重视低速稳定性与静态保持能力。车辆倒车、雨雪天气或后窗积尘时，刮片需要短时频繁启停，蜗轮蜗杆减速本身具备反向自锁趋势，可降低刮臂受外力后随意摆动的风险。箱体外形采用不规则曲面和局部加厚，是为了在模具成型、齿轮容腔和螺栓柱强度之间取得平衡；电机尾部与接线区域则要预留插接器走向，避免尾门开闭过程中线束被拉伸。连杆端部的铰接衬套需要兼顾耐磨与降噪，间隙过小会增加低温卡滞概率，间隙过大又会产生刮臂抖动和异响。

　　对于整车布置工程师，该模型可用于核对尾门内板冲压空间、雨刮轴穿孔位置以及刮臂静止停放角；对于零部件设计人员，可继续细化齿轮参数、轴承选型、密封结构和电机电磁方案；对于工艺人员，则能据此评估箱体分模、螺栓紧固顺序、总成预装工装和检具定位面。整套结构没有孤立零件，电机、减速箱、曲柄、连杆和安装支架共同构成一个受空间、载荷、视野和密封条件约束的小型运动系统，适合作为汽车车身附件设计与运动机构教学的参考对象。
