保时捷911节气门碳纤维摄入量角

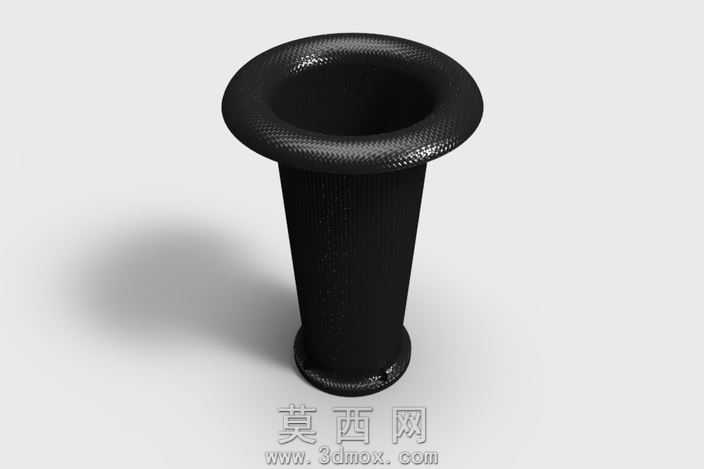

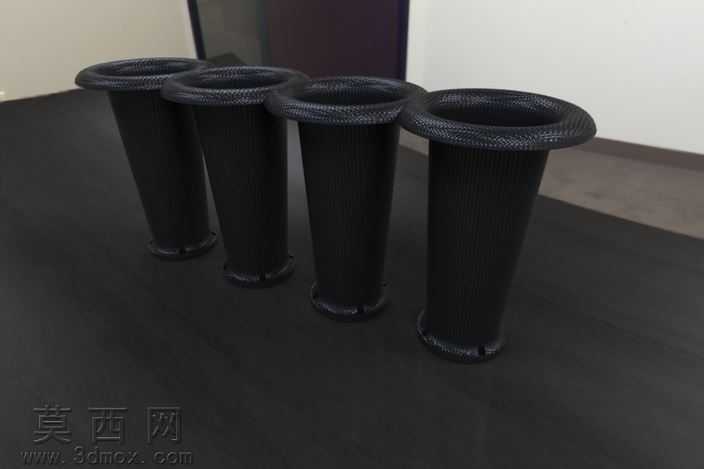

本款碳纤维摄入量角是针对老式保时捷911车型的滑阀节气门体开发的专用改装配件，建模阶段首先完成对原厂节气门安装接口的尺寸逆向测绘，提取法兰安装孔位、密封面直径、进气通道内径等核心参数，确保配件与原厂阀体的装配公差控制在0.02mm以内，避免安装后出现漏气、错位等问题。建模过程采用曲面建模与实体建模结合的方式，先绘制喇叭口的渐扩型进气曲线，通过扫掠命令生成流畅的内壁曲面，保证进气气流在通道内不会产生紊流，降低进气阻力提升充气效率；外壁则根据碳纤维铺层工艺的特性设计等厚结构，在保证结构强度的前提下尽可能降低配件自重，相比同规格金属材质配件减重可达60%以上。渲染阶段为还原真实碳纤维材质效果，采用多层材质叠加的方式，底层设置哑光黑色基底，中层添加碳纤维编织纹理的法线贴图模拟编织凹凸质感，表层添加半透明清漆层模拟碳纤维制品表面的高光通透效果，同时调整场景光照角度，让编织纹理的明暗层次自然呈现，还原真实碳纤维部件的视觉质感。结构设计上，上端外翻的法兰边做了圆弧过渡处理，既可以提升安装时的结构强度，避免长期受进气负压出现变形，也能在安装时起到导向定位的作用；下端与节气门体对接的位置设计了密封槽结构，可适配原厂规格的密封胶圈，保证装配后的气密性。整体设计兼顾了改装配件的性能提升需求与外观装饰属性，既可以优化进气效率提升发动机动力响应，也能通过碳纤维材质的独特质感提升发动机舱的视觉精致度，适配老式保时捷911的滑阀节气门安装程序，无需对原厂阀体做额外修改即可直接替换安装。
