FRC赛事多功能对抗竞技机器人结构

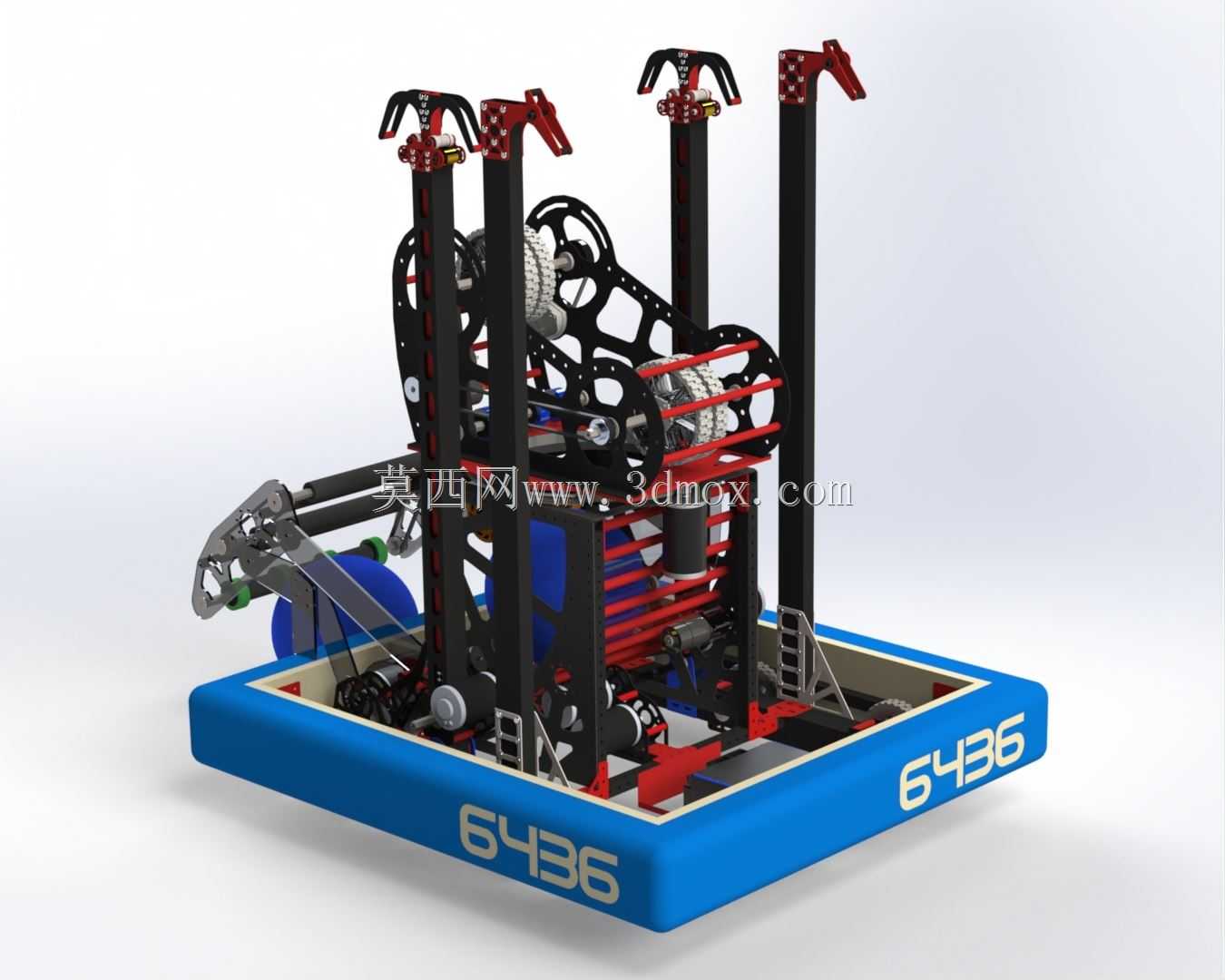

　　这套竞技机器人结构面向青少年工程对抗赛事的场地任务开发，整体围绕赛场内的球体拾取、存储、抛射以及攀爬挂杆四类核心动作完成布局，底盘采用矩形框架承载形式，底部预留驱动轮组安装位，框架边缘做防撞包边处理，在高速对抗碰撞时可分散冲击力，避免内部传动构件直接受撞变形。底盘上表面作为所有功能机构的安装基准面，四周预留标准化安装孔位，可根据不同赛季的任务规则快速调整上部机构的排布位置，底盘离地间隙经过适配，可平稳通过赛场内的低矮障碍与接缝区域，轮系布局采用差速驱动形式，转向半径小，在狭窄赛场区域内可完成快速对位与急停动作。

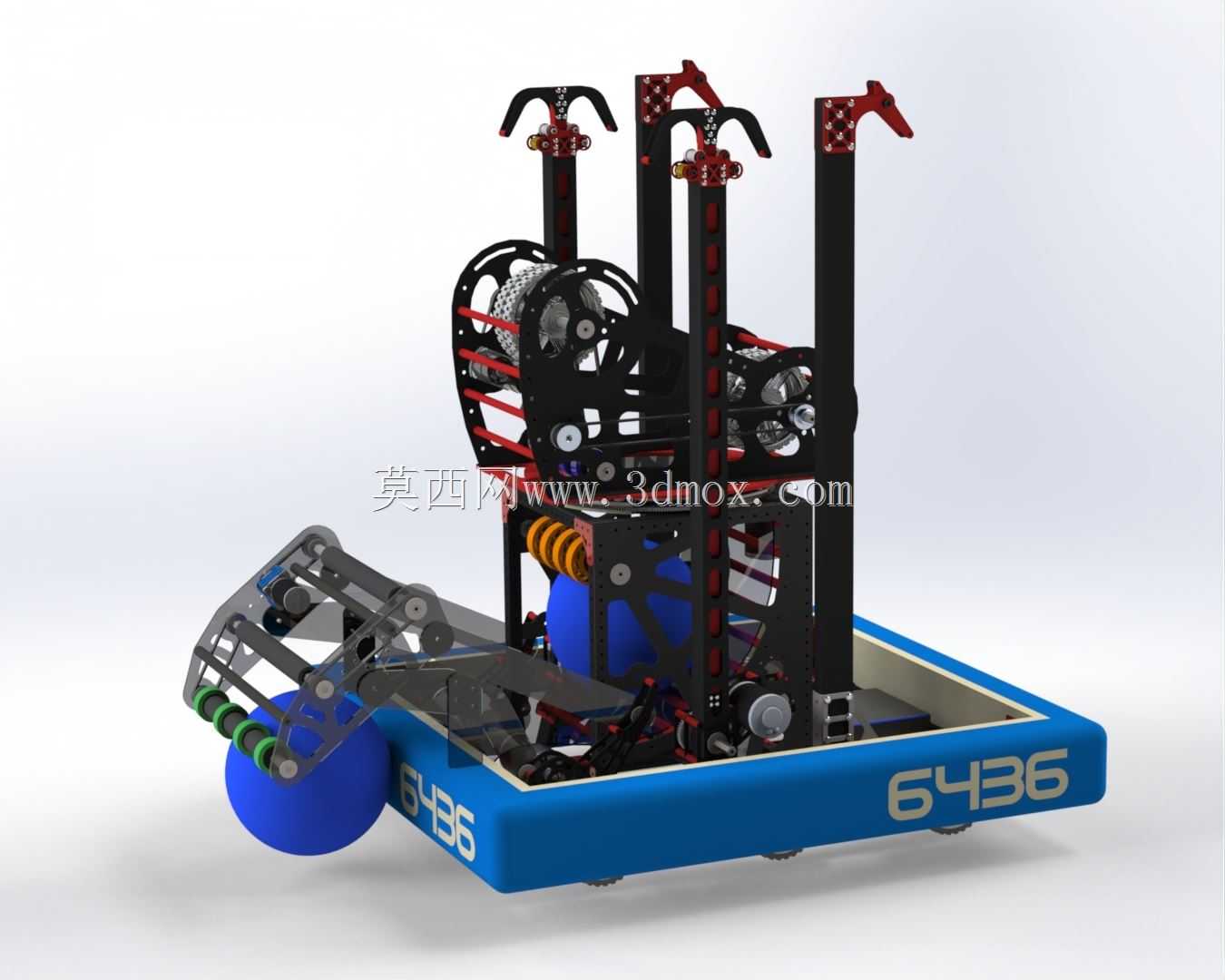

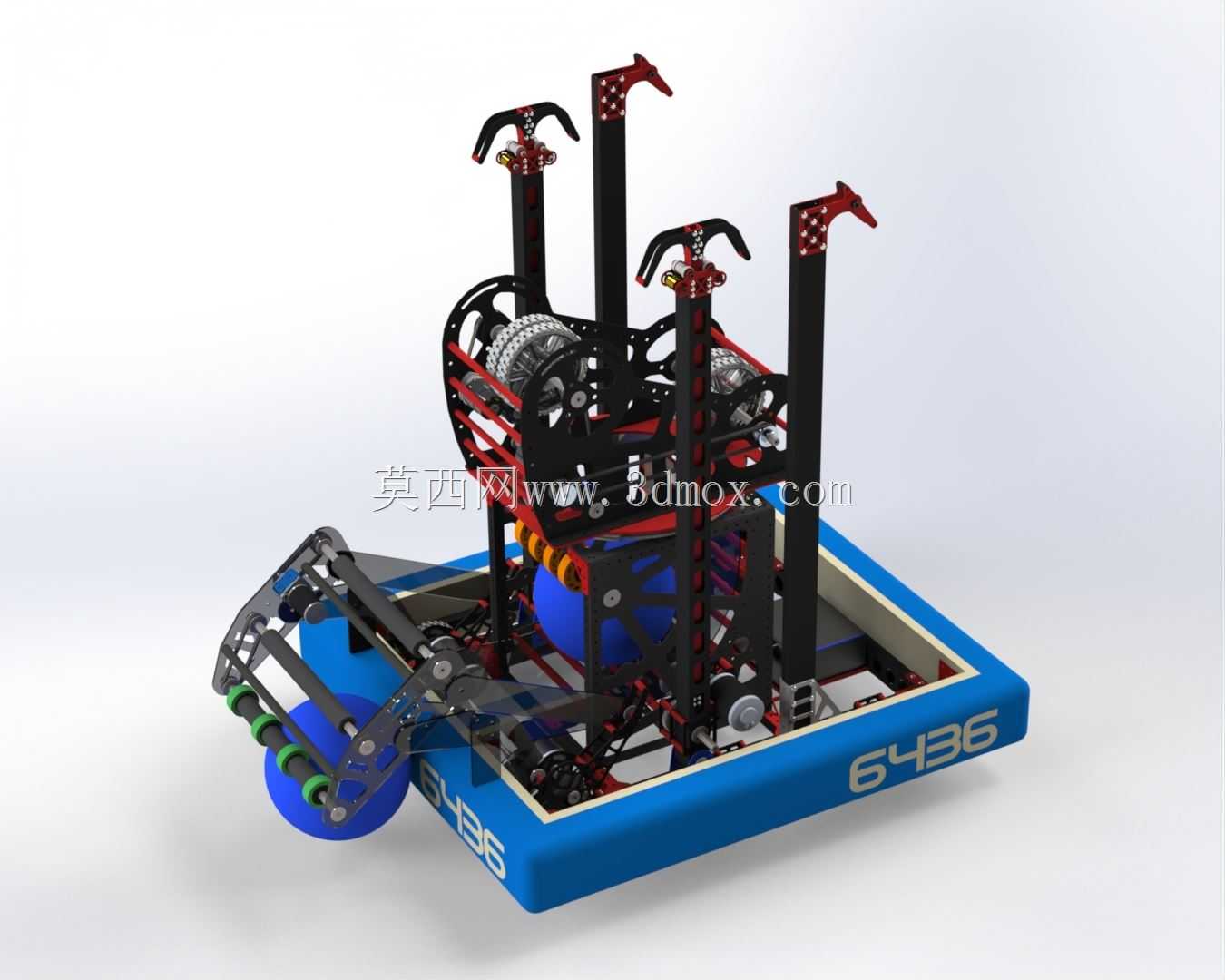

　　机器人前部设置独立的取球执行机构，由固定钩爪与活动钩爪组合构成，两组固定构件作为球体承接的限位边界，两组活动构件可通过舵机驱动完成开合动作，当机器人行进至地面球体位置时，活动钩爪张开，球体沿导向斜面滑入承接区域后钩爪闭合，可稳定将球体限制在取料工位内，不会因急加速或者碰撞出现球体脱落的情况。取球机构的导向端设置多组缓冲滚轮，接触球体时为柔性接触，不会对球体表面造成挤压损伤，同时滚轮的滚动导向作用可降低球体进入机构的阻力，即使机器人对位存在小幅偏差，也可将球体顺利导入承接位。

　　球体存储舱设置在取球机构后方的底盘中部区域，舱体内部做圆弧过渡处理，无突出棱角，可同时容纳两枚标准赛事用球，舱体入口设置单向限位挡片，球体进入后不会在机器人行进颠簸时反向滑出，舱体侧壁预留传感器安装位，可加装光电检测元件实时判断舱内球体的存储数量，为后续动作逻辑提供信号输入。存储舱与后方抛射机构的进料位置直接对接，当需要执行抛射动作时，舱内的限位挡块抬起，球体依靠自重滚动进入抛射工位，无需额外设置复杂的上料推送结构，减少了驱动构件的数量，降低了整机故障概率。

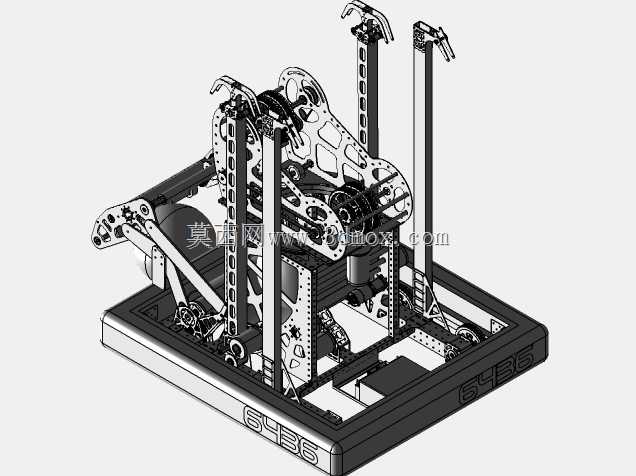

　　抛射执行机构采用旋转臂式结构，旋转主轴通过轴承座固定在底盘中部的立式支架上，驱动端通过减速机构与动力输出构件连接，旋转臂的工作回转角度可达270度，可根据赛场目标位置的距离调整旋转臂的释放角度与输出转速，实现不同射程的抛投动作，旋转臂末端设置球体夹持托槽，托槽轮廓与球体外形匹配，在旋转加速过程中球体不会提前滑脱，当旋转至设定释放角度时托槽开口朝向目标方向，球体沿惯性轨迹飞出，完成投射动作。抛射机构的立式支架采用多根型材杆件拼接构成三角形支撑结构，承受旋转臂高速摆动产生的交变载荷时支架形变量极小，可保证抛射轨迹的重复精度，支架上预留多组调节孔位，可根据需求调整旋转主轴的安装高度，适配不同的抛射弹道要求。

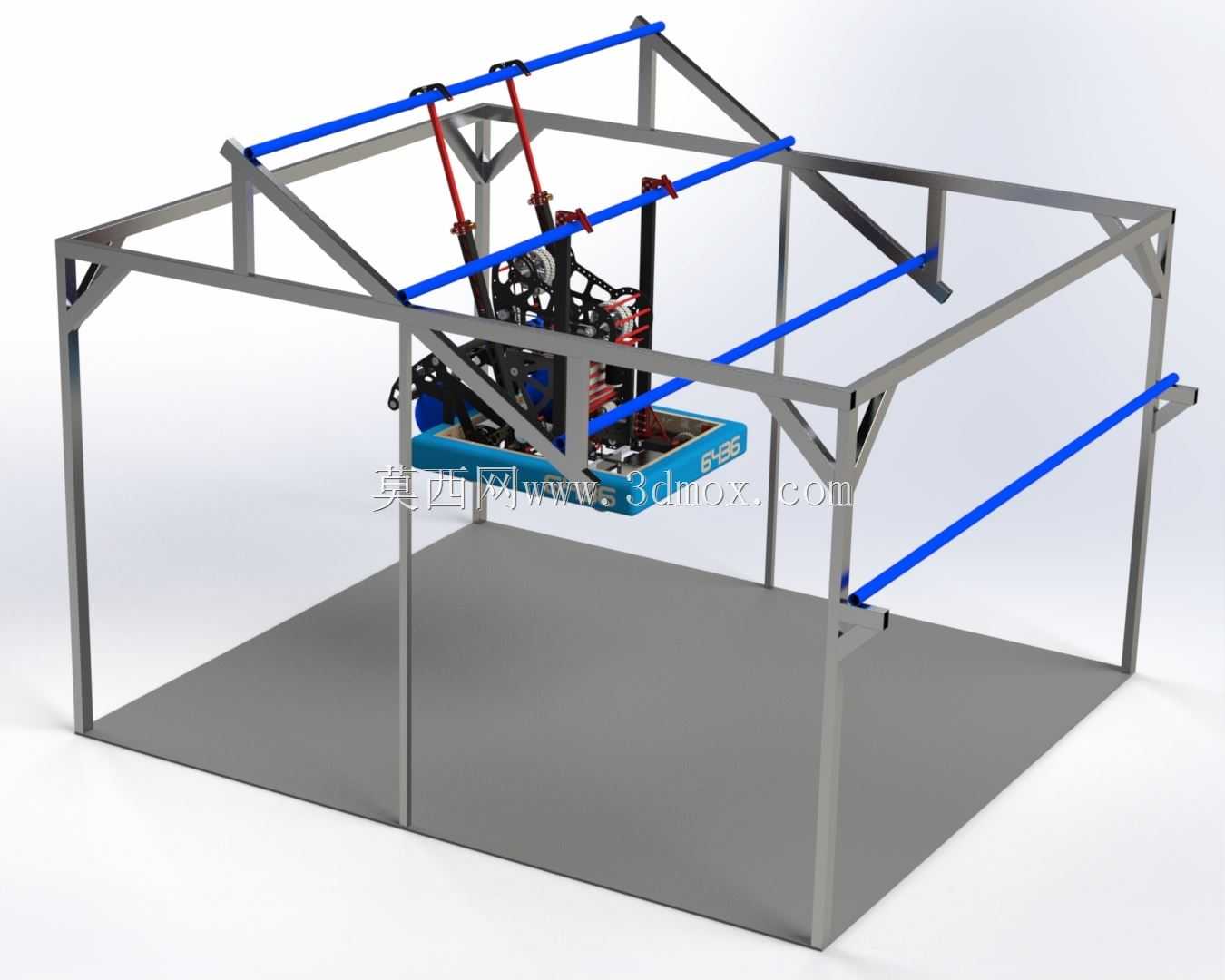

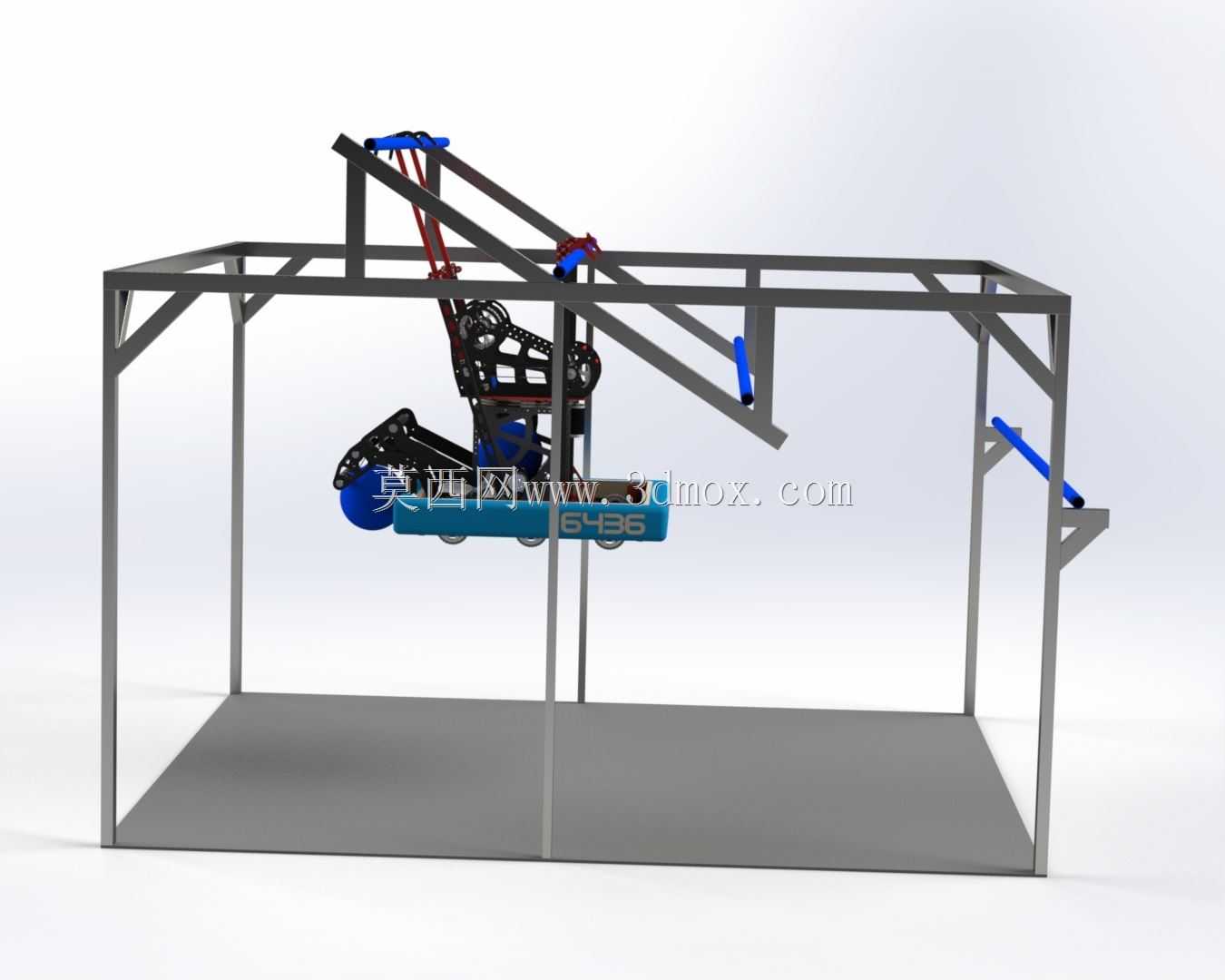

　　机器人后部设置两组独立的攀爬升降立柱，立柱主体采用高强度轻质型材加工而成，立柱顶端配置挂钩式抓持构件，当机器人行驶至赛场攀爬区域的挂杆位置时，升降机构驱动立柱向上伸出，顶端挂钩挂住场地上方的横杆，随后驱动构件持续收拉，将整机底盘抬升离开地面，完成赛事规则要求的攀爬得分动作。两组攀爬立柱对称布置在底盘后侧，抬升过程中整机重心始终落在两组立柱的支撑区间内，不会出现侧倾风险，立柱的导向部位设置滑动衬套，升降动作顺畅无卡滞，承受整机重量时衬套可均匀分散侧向载荷，避免立柱出现弯曲变形。

　　整机的电气控制构件、动力源均布置在底盘框架的中部低位区域，有效降低整机重心高度，提升机器人高速行进、急转以及碰撞过程中的行走稳定性，视觉传感构件安装在取球机构上方的高位位置，视野覆盖机器人前方的大范围区域，可通过图像处理识别场地内的球体位置与防守障碍位置，自动修正行走路径，完成取球位置的自动对中，无需人工手动微调对位。所有传动构件的外露位置均设置防护挡板，避免赛场内的杂物、球体卡入传动间隙造成机构卡死，各运动副处均预留维护拆装空间，赛事间隙可快速更换磨损的滚轮、钩爪等易损件，不需要对整机主体结构进行拆解。
