FRC赛事多功能竞技对抗机器人结构

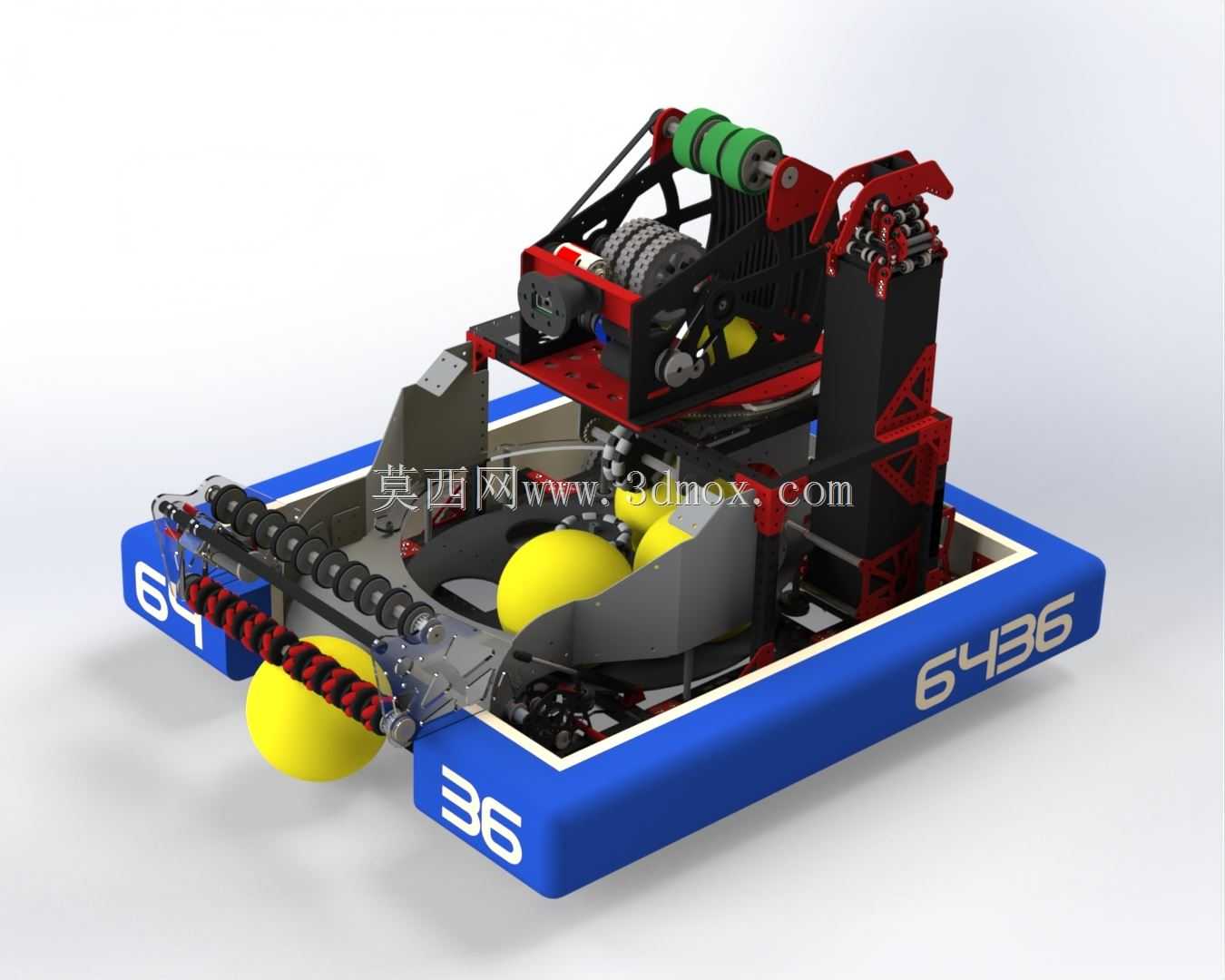

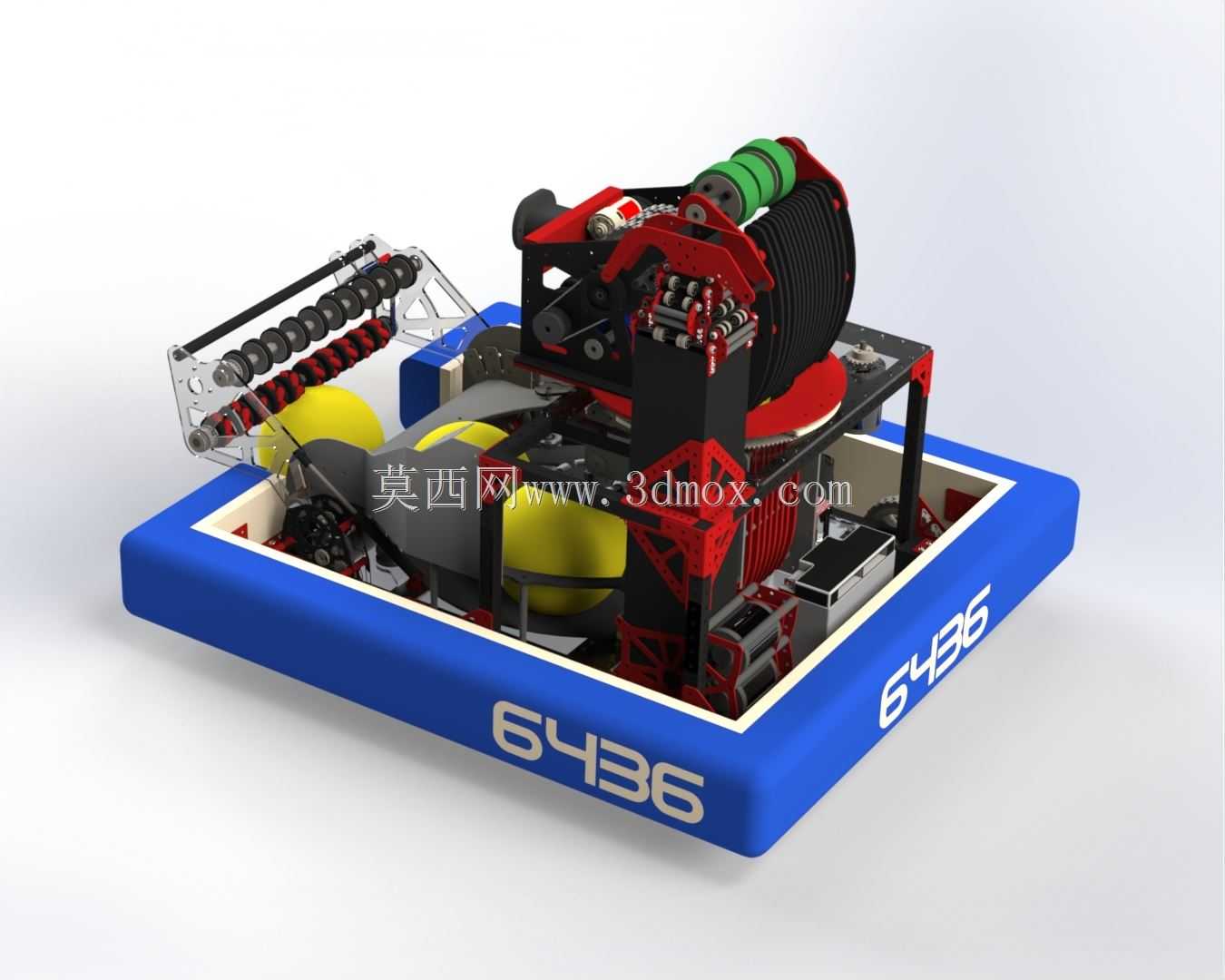

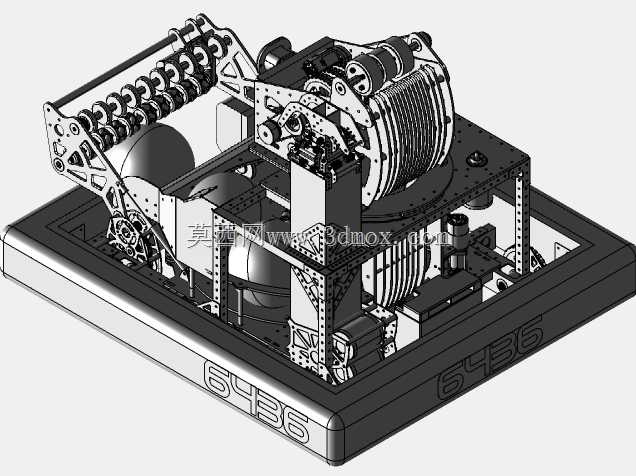

　　这套竞技机器人结构围绕场地对抗任务完成整机布局，底盘采用四周带防撞缓冲的矩形框架设计，外围蓝色边框承担碰撞吸能与边界防护作用，框架边角做圆角过渡，避免高速对抗中剐蹭场地设施或对方设备。底盘下部布置行走驱动轮组，轮系安装位置经过离地间隙校核，保证机器人可从规定高度的栏杆下方平稳穿行，整机重心控制在底盘几何中心附近，高速转向、急停以及攀爬动作时不会出现侧翻风险。

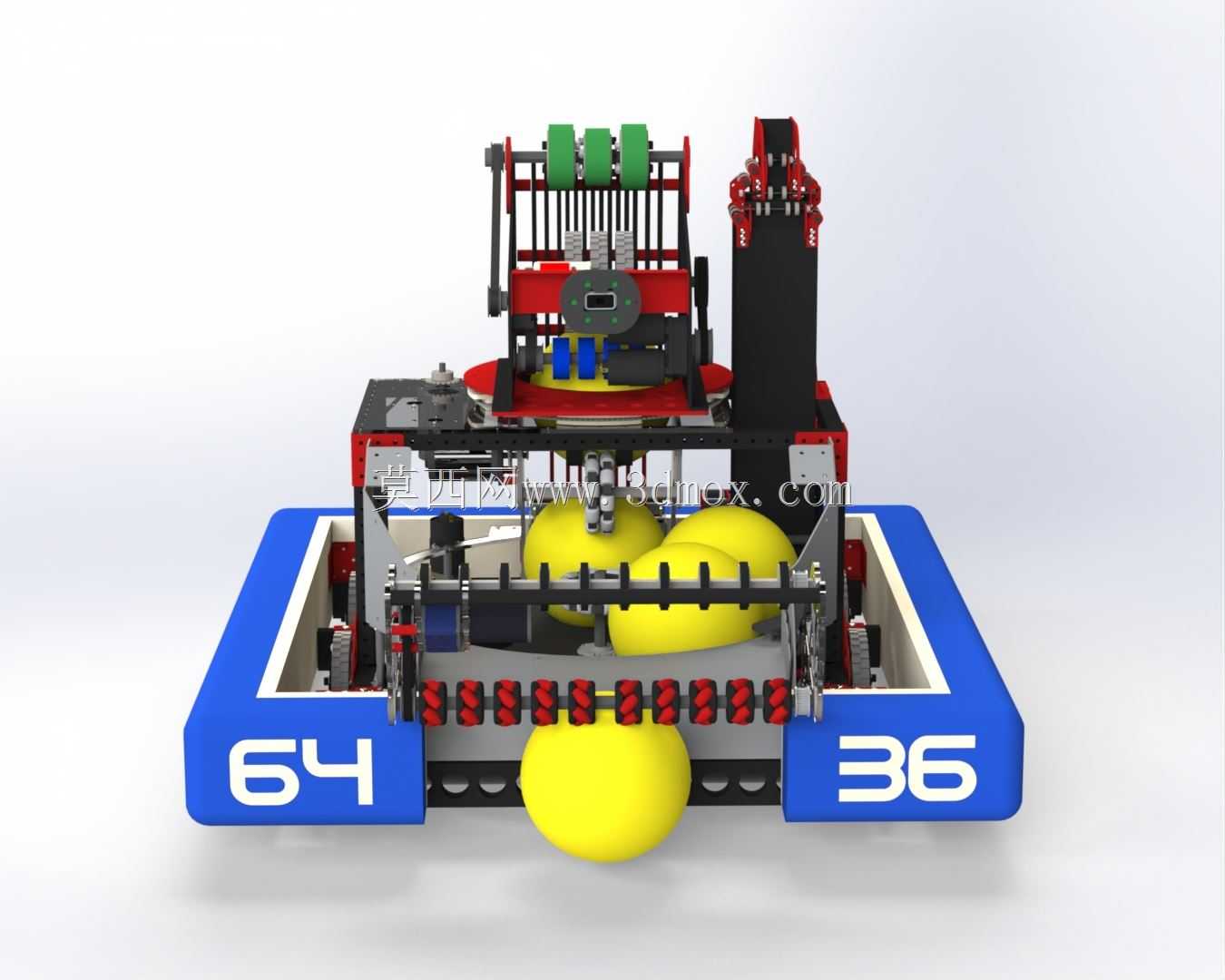

　　球拾取与存储区域布置在底盘前部，前端设置带滚轴的导向收集机构，黄色比赛用球可顺着导向坡面被滚轴卷入底盘内部储球仓，仓体空间按容纳五颗比赛球的容量设计，仓内壁做光滑过渡处理，减少球体卡滞概率。拾取机构的滚轴采用交错排布形式，接触球体时可自适应不同直径公差的比赛用球，不会出现硬挤压导致球体弹出的问题。

　　抛射执行机构布置在底盘中后区域，配置两套独立推进结构，可通过调整驱动输出速度改变球体抛出的加速度，适配不同距离的投射目标。抛球臂的回转行程设计为270度，可覆盖前场、侧场多个投射角度，不需要整机大范围转向即可完成瞄准动作。机构末端搭载视觉处理单元，可实时识别目标位置，自动调整抛射臂姿态完成居中对位，降低人工操作的瞄准误差。

　　攀爬伸缩系统集成在底盘后侧立架部位，多级伸缩臂采用桁架式镂空结构，在保证结构刚性的前提下控制整体重量，整机总重量控制在54公斤，满足赛事重量限制要求。伸缩臂展开后可在约5秒内完成挂杆攀爬动作，臂体锁止机构在挂杆后可自动卡紧栏杆，承受整机悬挂的载荷，回缩后完全收纳在底盘轮廓内部，不会超出外围防撞边框，避免行走过程中发生干涉。

　　整机管线沿框架内侧走线，动力线与信号线分槽布置，减少运动部件拉扯线缆的风险，所有外露传动部位都设置防护挡板，防止比赛球体或场地杂物卷入齿轮、带轮传动副。驱动元件、控制模块均安装在底盘中部的安装板上，安装板预留标准化安装孔位，后期维护时可快速拆解更换部件。底盘框架四周预留多个外接拓展接口，可根据不同赛事任务快速加装辅助执行构件，框架的安装边界完全控制在赛事规定的尺寸范围内，初始状态下所有伸出机构都处于收纳位置，不会超出发车区的尺寸限制。行走轮的悬挂采用小幅浮动设计，场地表面存在轻微不平度时，所有驱动轮都可保持贴地，不会出现单轮悬空导致动力流失的问题。储球仓底部设置导向坡面，球体进入仓内后会自动向抛射机构的进料口聚拢，不需要额外设置推球构件即可完成连续供球，简化了内部传动链路，也降低了故障点数量。
