FRC赛事攀爬取球多功能竞技机器人结构

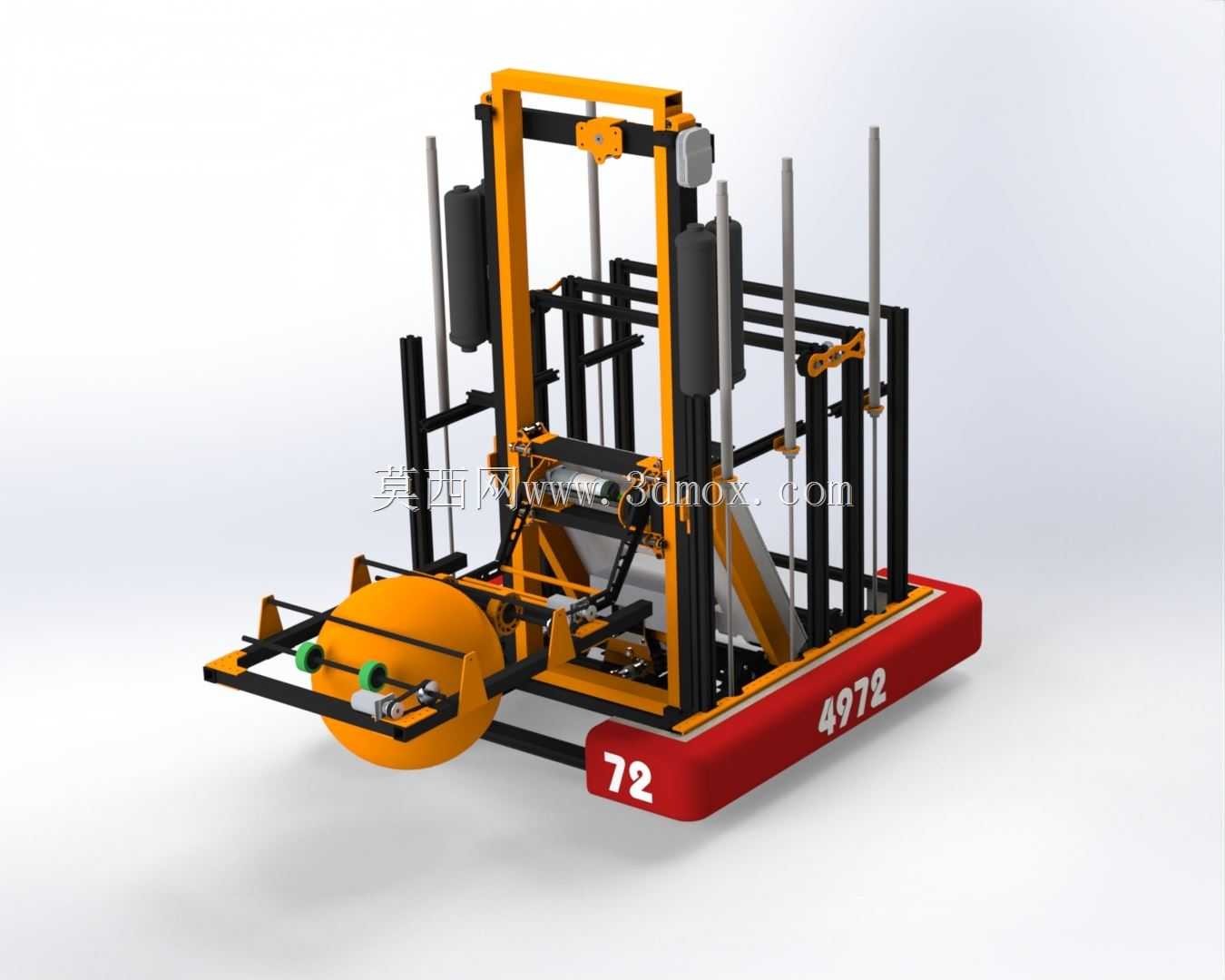

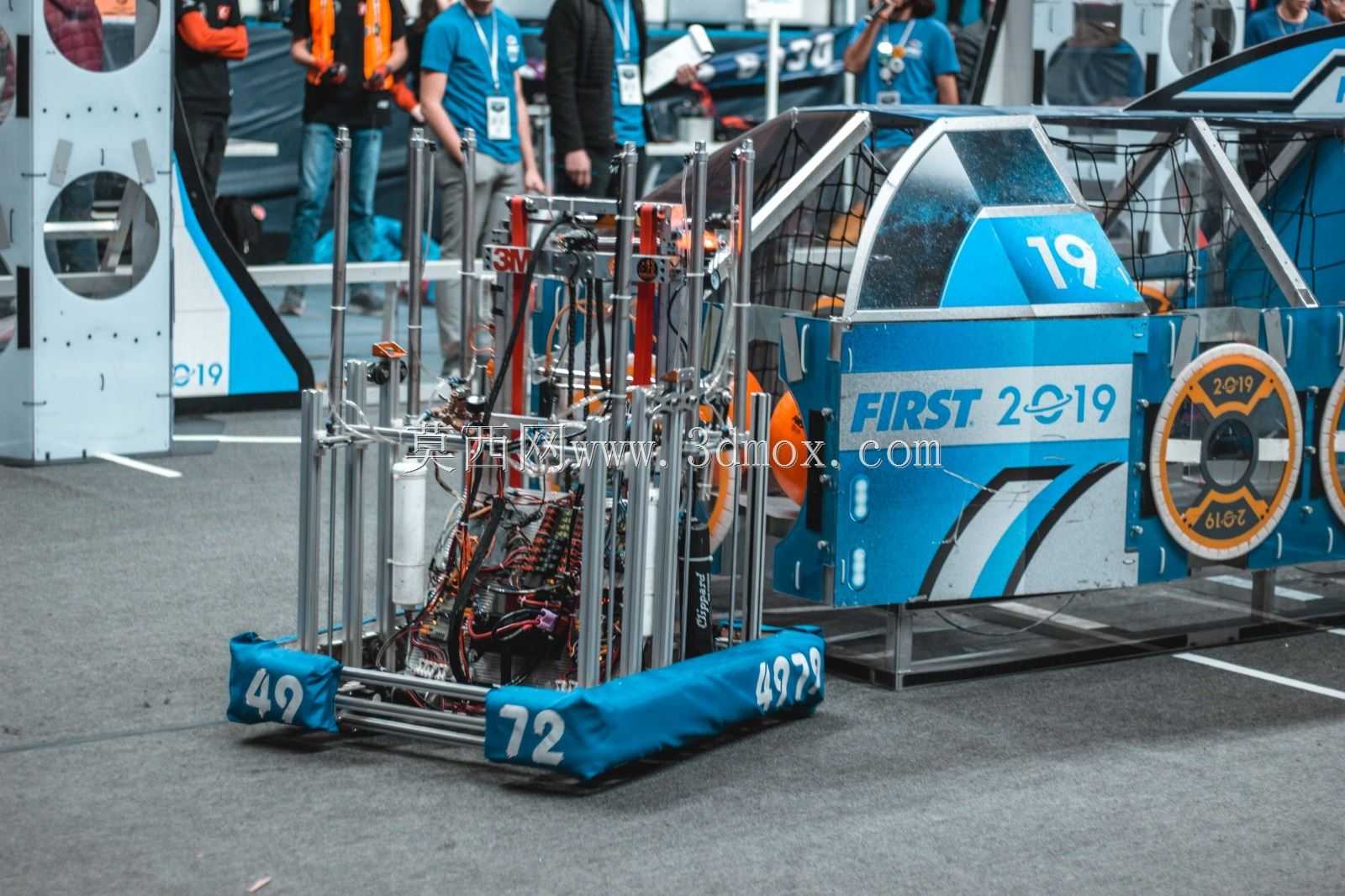

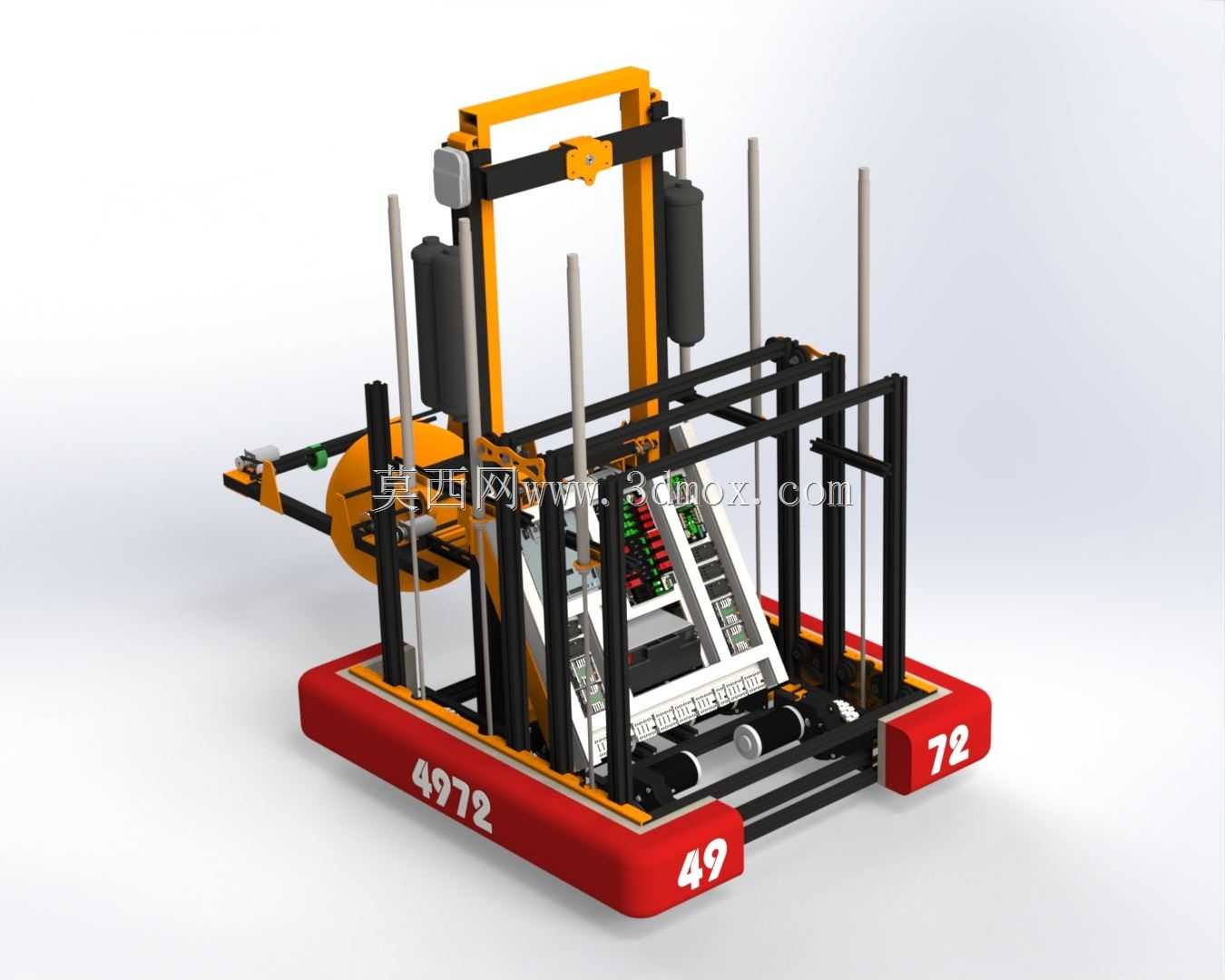

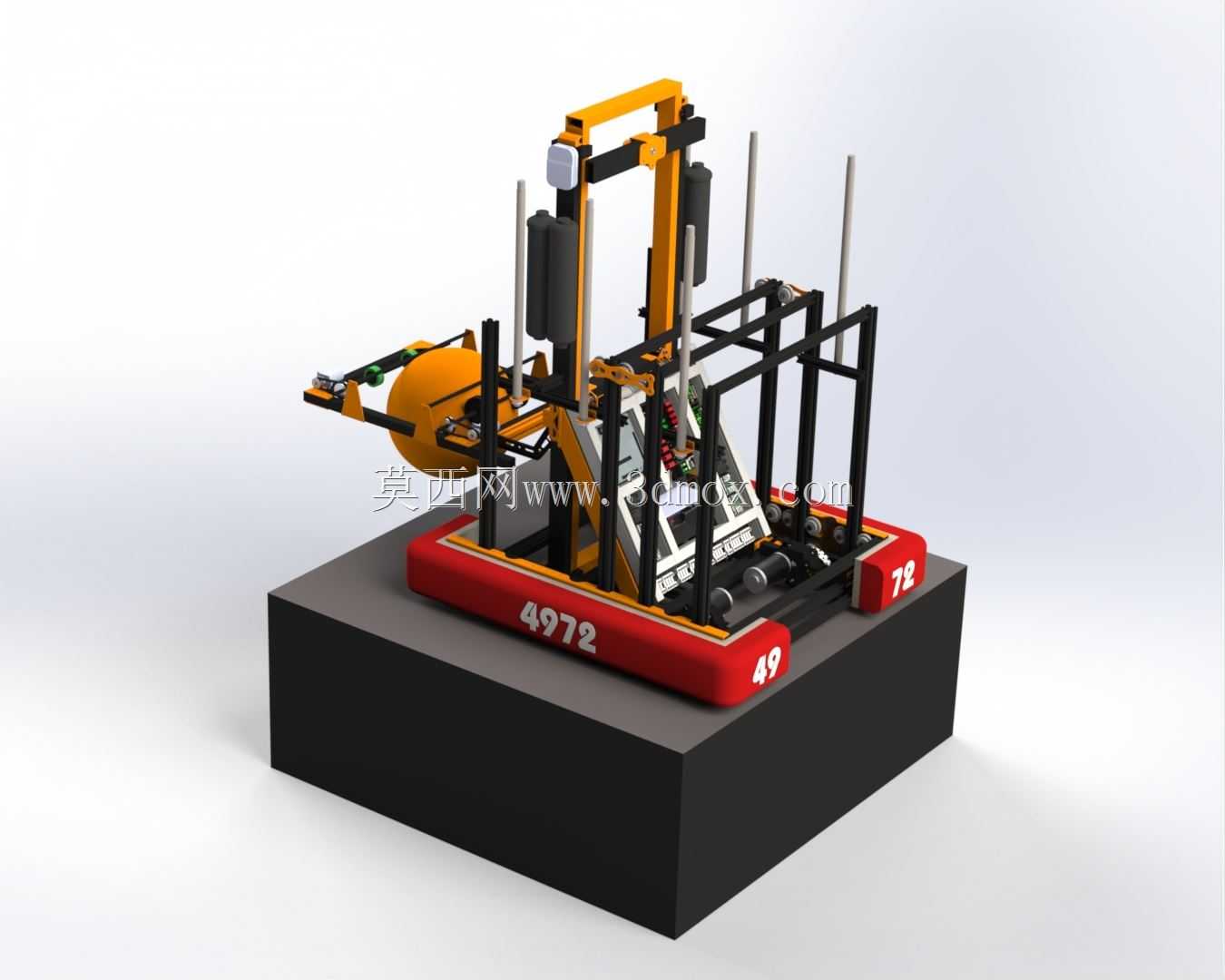

　　这套竞技机器人结构围绕对抗类场地任务展开，整体采用红底黄架的高辨识度配色，底盘前端布置球形取放执行端，中部为多层铝型材搭建的直立框架，框架两侧配置竖向活塞组件与黑色气动蓄能筒体，顶部设置横向提升横梁，可在限定场地边界内完成多级台阶攀爬、地面球体拾取、盘类物件留存与自动对位等连续动作。

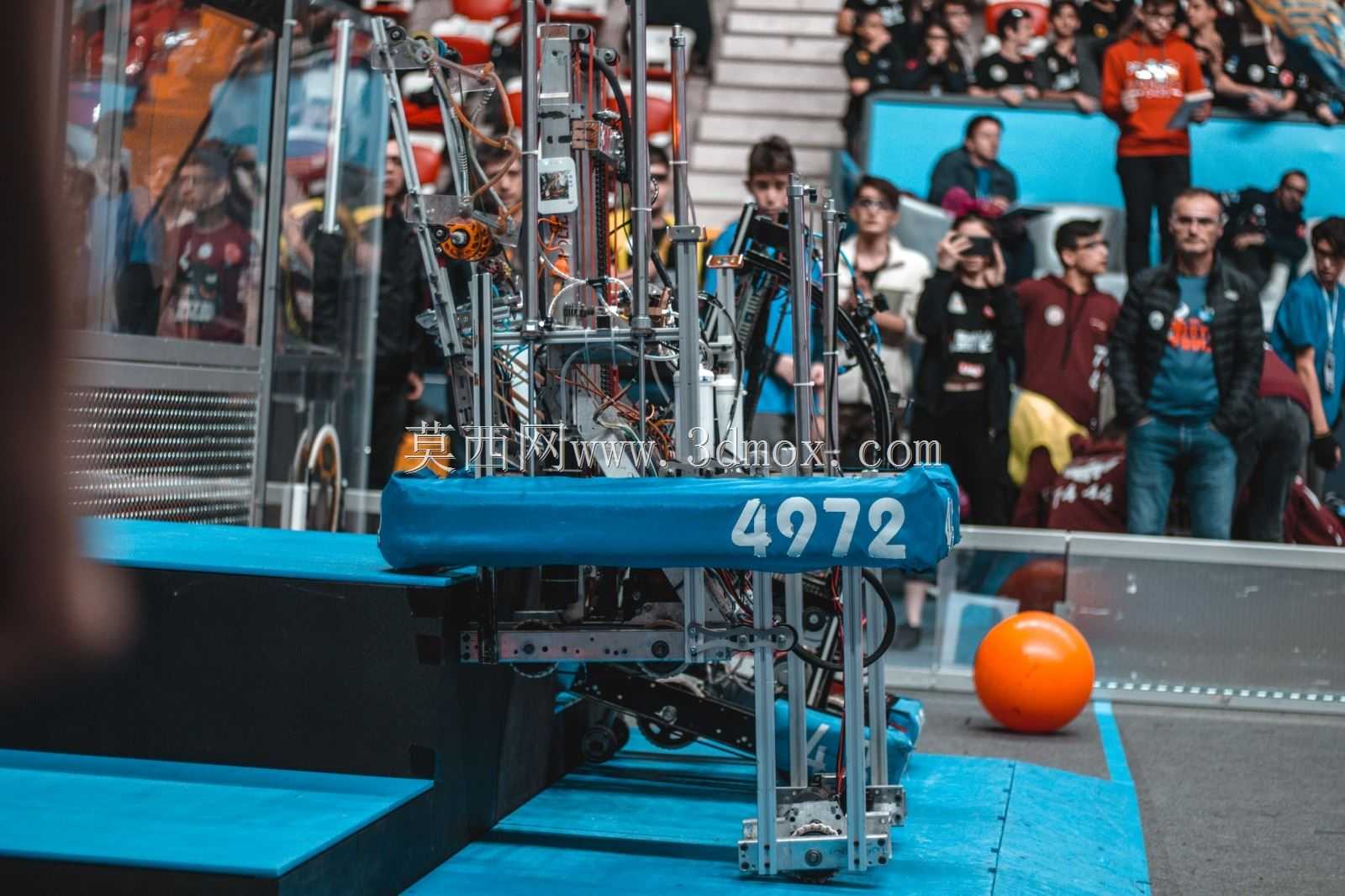

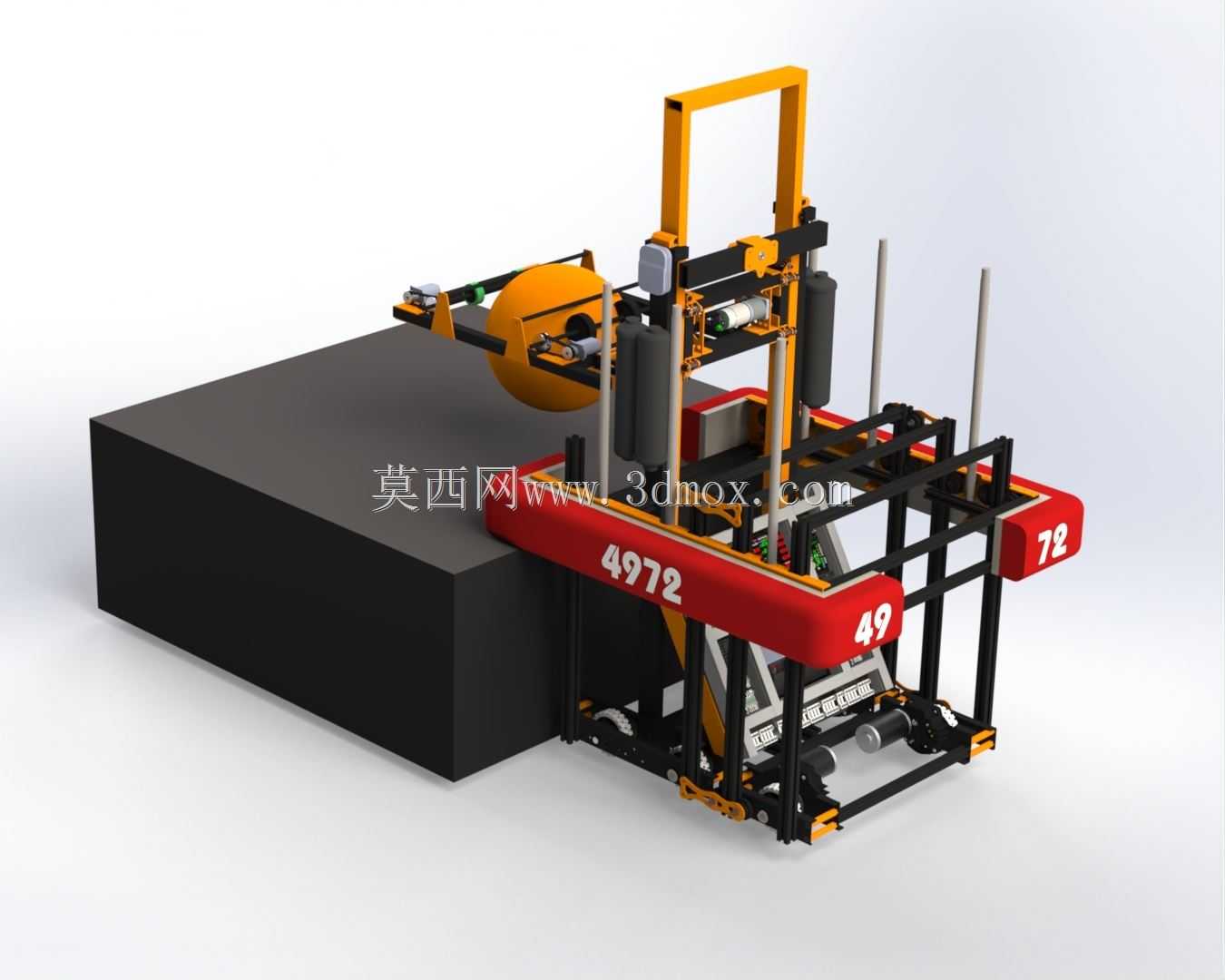

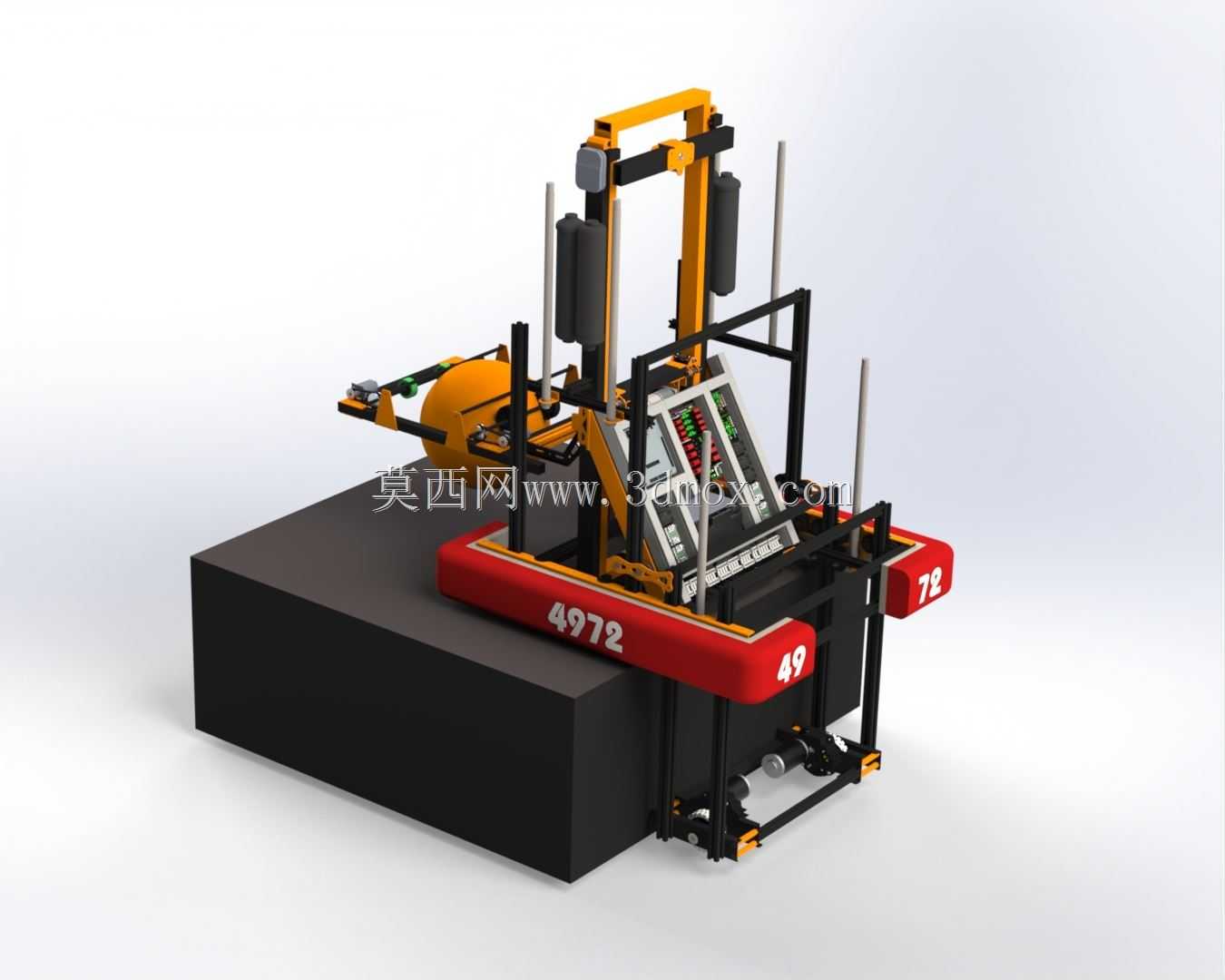

　　从实际作业逻辑来看，机器人底盘拆分为前、中、后三段联动结构，攀爬动作依靠六根长行程活塞协同输出：起步阶段先由四根活塞将前端大底盘整体抬升，依托保险杠与防滑系统贴合台阶立面完成前移，待前端底盘搭住上级台面后，再通过两根活塞拉动后侧小底盘向上收拢，整套动作无需额外外接牵引设备，仅靠自身气动执行件即可完成三级高度的台阶跨越，适配赛事场地中高低落差障碍的通行需求。

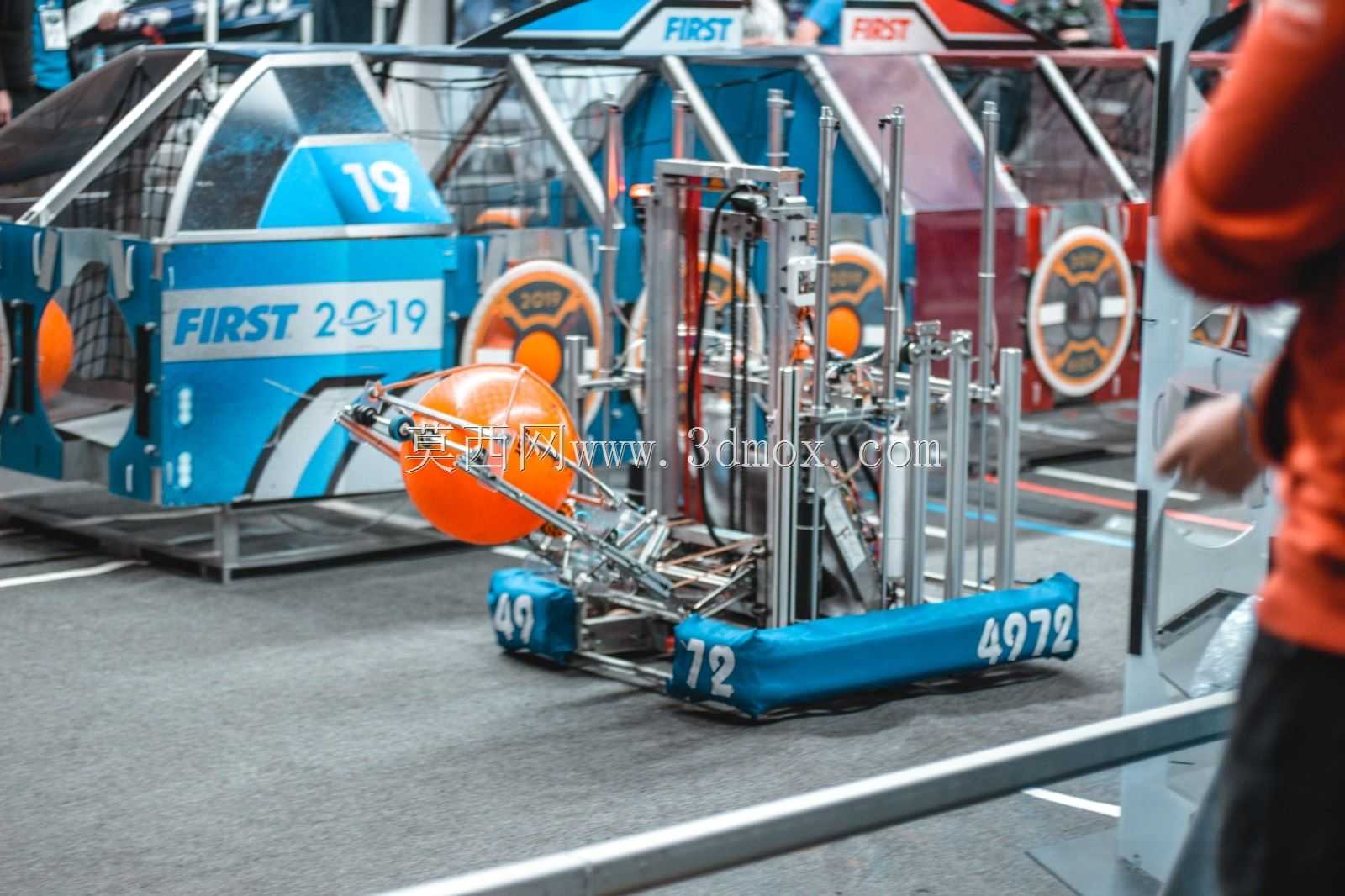

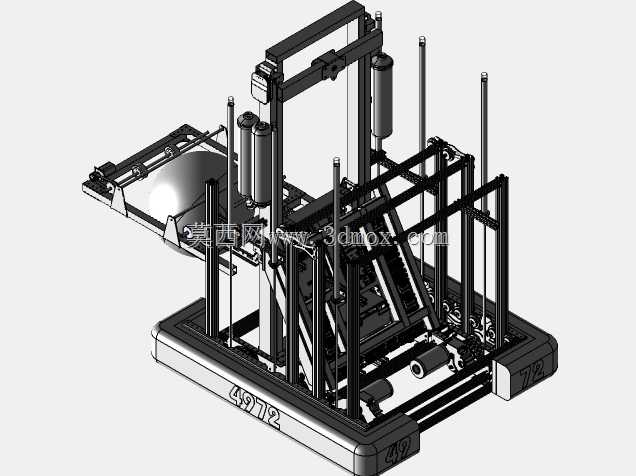

　　取球机构布置在底盘最前端的橙色球形罩区域，机构开合动作与两组活塞联动，可单次完成单颗球体的抓取、收纳与释放；圆盘拾取机构配套设置在机身中部，配合两侧可摆动的翅状挡板，能够在行进过程中扫入光盘类物件并将其限位留存，避免物件在机器人急停、转向时滑落。机身顶部的直立框架采用方管焊接与型材拼装结合的形式，四根竖向导向杆沿框架四角布置，既为活塞伸缩提供直线导向，也作为上部提升机构的安装基准，框架内侧预留的走线空间可规整布置气动管路与传感线缆，减少运动过程中的管线拉扯干涉。

　　结构设计上充分考虑了竞技场景的碰撞耐受需求，底盘边缘采用加厚红色防撞包边，框架杆件连接处设置加强角码，前端执行机构外露的运动部件均做了圆角过渡，防止高速冲撞后杆件变形卡滞。机身搭载的视觉处理组件可根据场地图像特征自动修正机身居中位置，在攀爬对位、取球瞄准环节减少人工遥控的微调工作量，气动元件集中布置在框架两侧的平衡位置，让整机重心维持在底盘中心区域，抬升动作过程中不会出现侧倾失稳。

　　安装边界方面，整机底部行走轮组的跨距适配标准赛事场地通道宽度，直立框架的最大升起高度低于场地门洞限高，前端取球臂的伸出长度不会超出底盘安全触边范围，所有活塞的行程端点都设置了机械限位，避免过伸导致结构脱开。框架上的安装孔位采用标准化间距设计，后续可根据不同任务需求快速更换夹爪、挡翅、配重块等附属部件，底盘分段铰接处的销轴采用快拆结构，维护时可快速拆分三段底盘单独检修活塞与传动件，不需要完全拆解上部框架。

　　在场景适配层面，这套结构除了用于竞技赛事任务验证，其分段抬升底盘、多活塞协同攀爬、前端执行器快换的设计思路，也可迁移到仓储低位障碍巡检、小型场地物料转运等场景的移动机器人开发中，直立框架的模块化安装面可拓展搭载视觉相机、小型料盒、警示组件等载荷，气动驱动方案在短行程高频动作场景下响应速度快、控制逻辑简单，适合需要快速完成抬升、夹取动作的移动作业设备参考。
