FRC赛事8798号竞技攀爬射球机器人

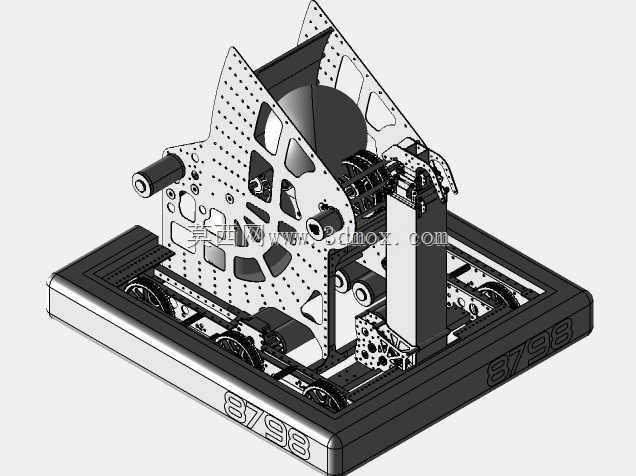

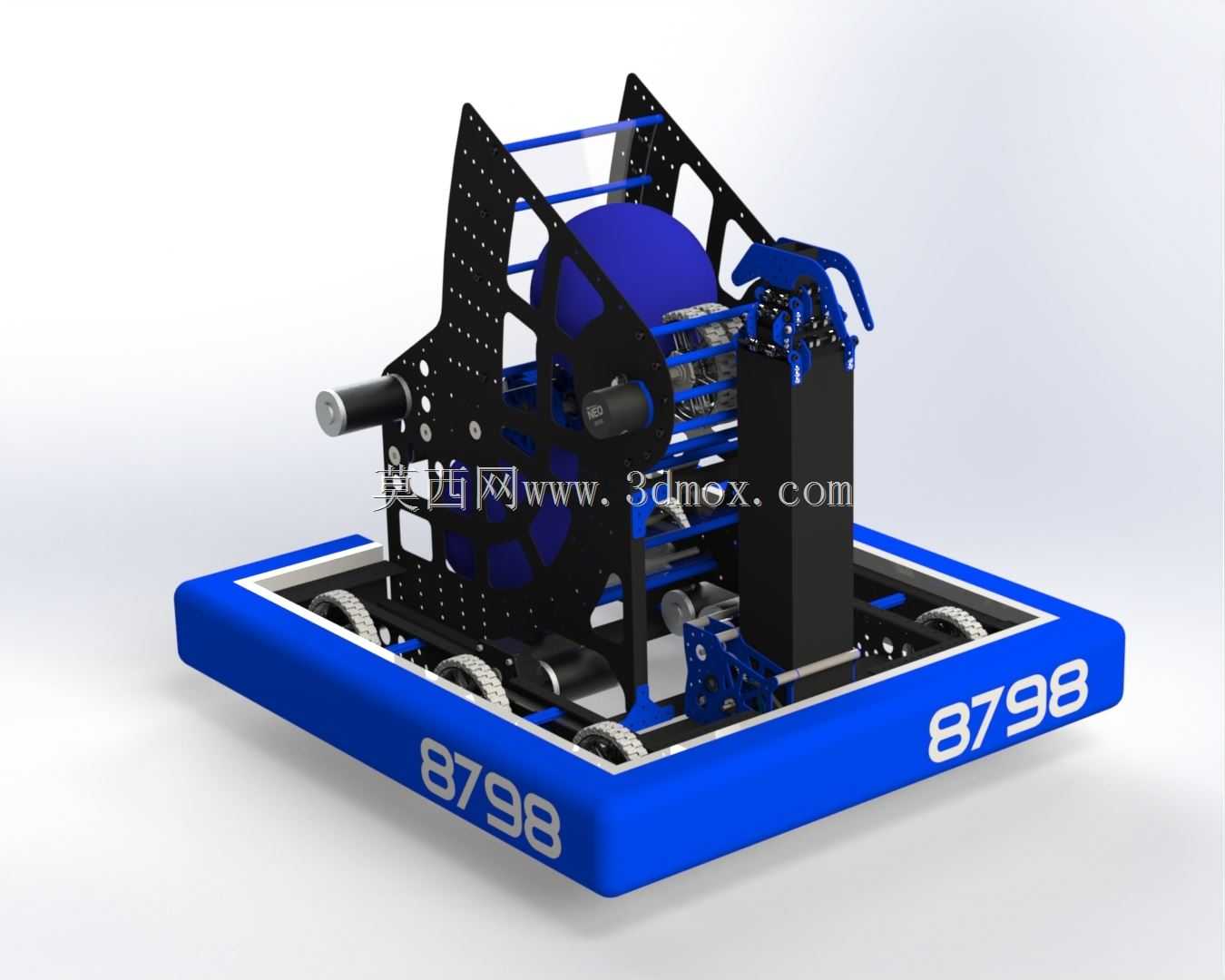

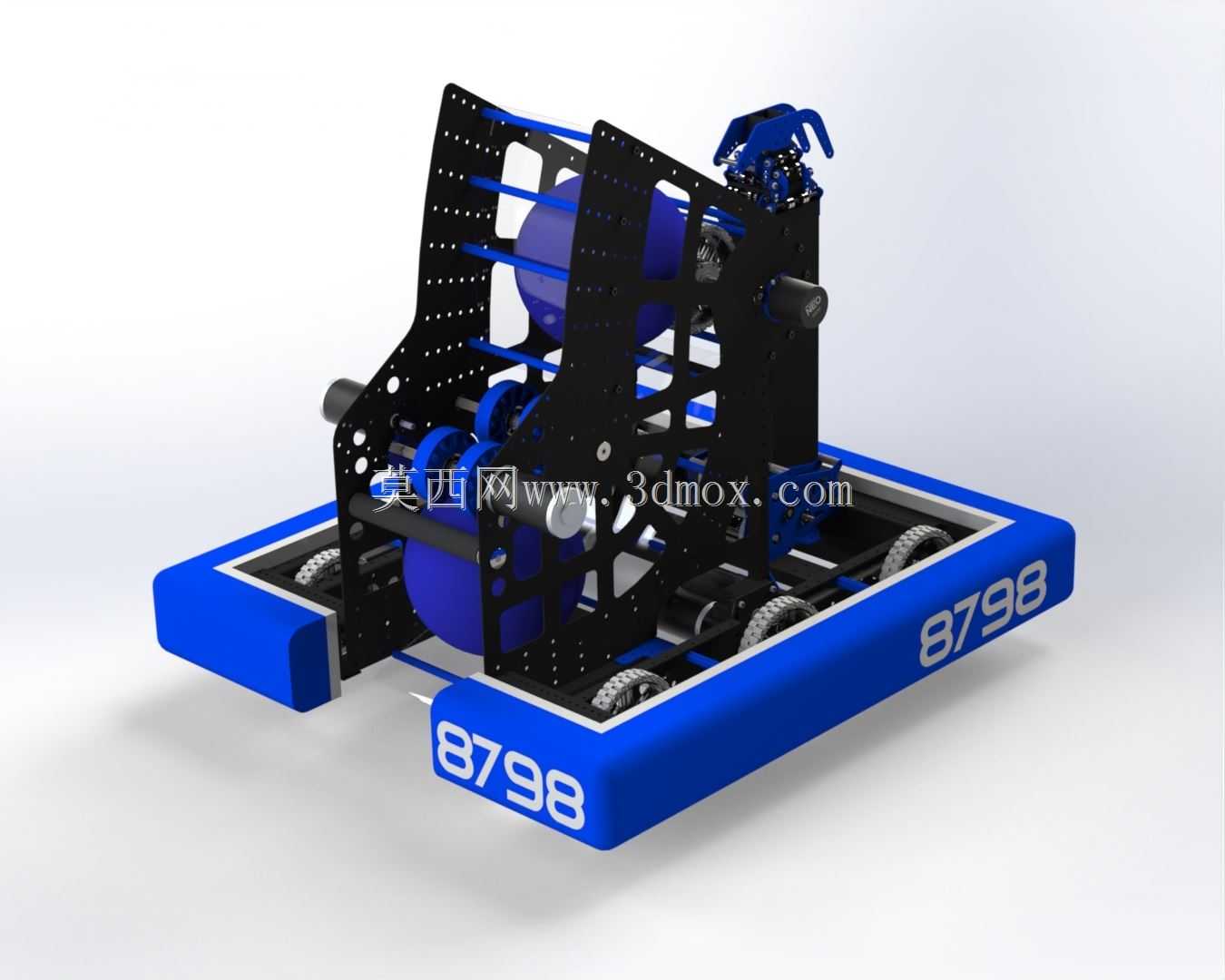

　　这套竞技机器人结构方案面向青少年工程对抗赛事的场地作业需求开发，整机采用框式镂空承载架构，底部为矩形轮式移动底盘，底盘四周设置蓝色防撞缓冲围边，围边外侧喷涂队伍编号标识，既能够在高速对抗碰撞中吸收冲击载荷，也可避免底盘框架直接剐蹭场地边界构件。底盘框架采用标准工业铝型材与板材拼接搭建，所有安装孔位均按照模块化装配逻辑预留，行走轮组对称布置在底盘左右两侧，轮系安装座与底盘主梁通过螺栓刚性锁附，可根据场地地面摩擦系数快速更换不同胎面材质的行走轮，调整整机抓地性能。

　　射球执行机构整体内置于底盘框架中部空间，采用固定工位布局，无需额外增设水平旋转调节轴系，机构的进球通道直接朝向底盘前部开口，场地内的游戏用球可在机器人行进过程中直接被导入储球舱，省去了额外拾取动作的行程耗时。储球舱采用双侧限位框架结构，内部可同时容纳两枚标准赛事用球，舱体侧壁设置可调节限位挡块，能够根据球径的实际公差调整舱内有效容纳空间，避免行进过程中球体在舱内晃动卡滞。射球动力端采用摩擦轮加速结构，动力组件通过张紧座固定在舱体末端，摩擦轮的压紧间隙可通过腰型安装孔快速调整，适配不同表面硬度的球体，保证出球初速度稳定可控。拉球、储球、射球三个功能段全部采用独立模块化单元设计，各单元之间通过定位销与快拆螺栓连接，赛场调试阶段可单独拆解任一功能段更换备件，也可根据战术需求调整球道压缩比，改变出球轨迹与射程范围。

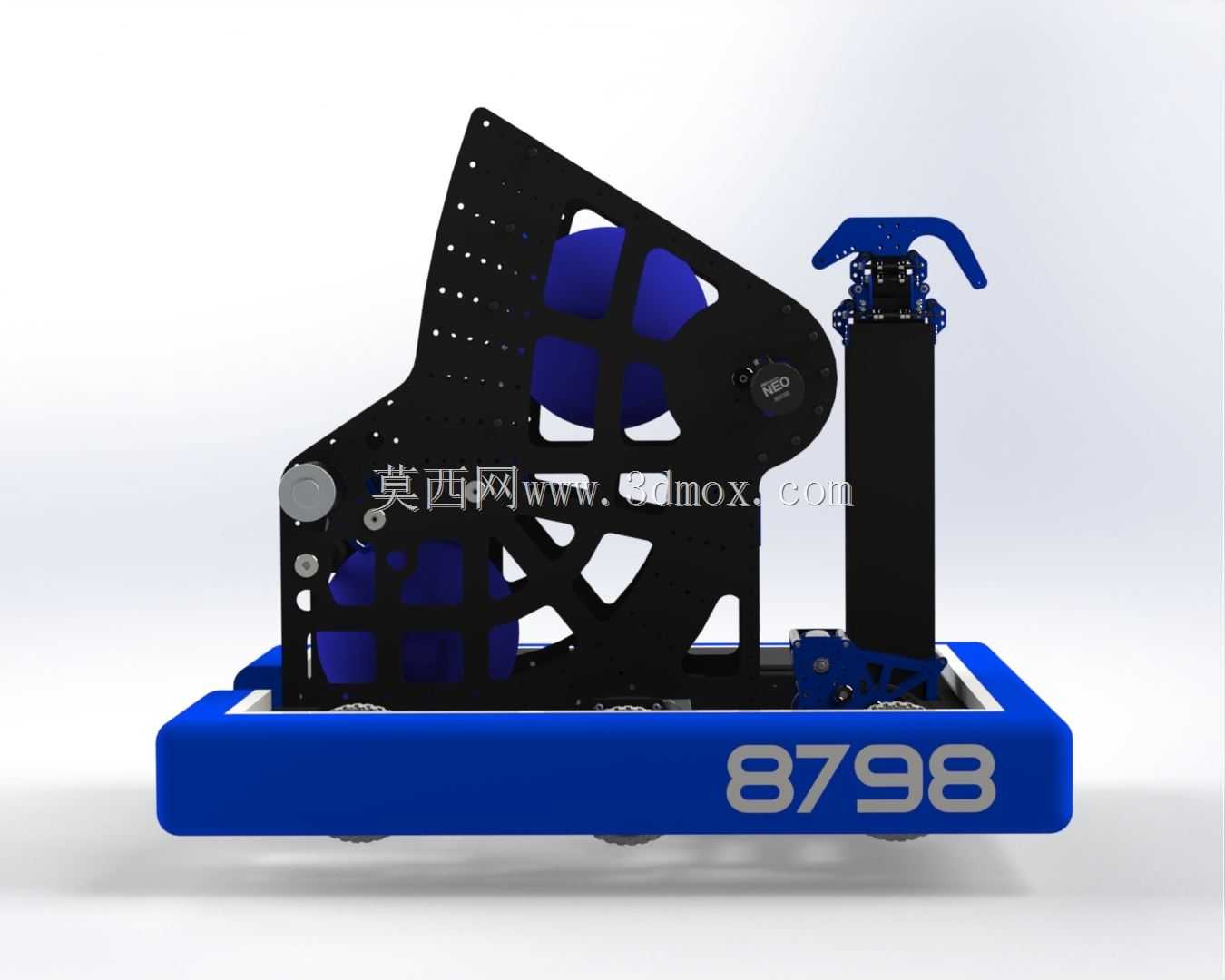

　　攀爬功能组件布置在整机上部立式框架区域，整套攀爬系统由两组固定挂钩与两组活动挂钩组合构成，固定挂钩安装在立式框架的上部高位点位，活动挂钩通过铰接支座与框架主梁连接，挂钩的动作行程由线性驱动元件控制，机器人行进到场地攀爬结构下方时，活动挂钩先伸出勾住横杆低位，随后整机沿攀爬立面抬升，固定挂钩同步挂接高位横杆，两级挂钩交替承载即可完成整机爬升动作，最大可适配两级高度的场地攀爬障碍。立式框架采用多孔镂空板材铣削加工成型，在保证整体结构刚性的前提下大幅降低整机自重，框架上的阵列孔位同时作为线缆固定、传感器安装、附属配件拓展的通用接口，战术调整时可在框架任意点位加装视觉传感器、辅助挡球板或者配重块。前部保险杠采用向前开启的铰接式结构，常态下保险杠闭合覆盖底盘前部间隙，防止行进过程中球体意外脱出，需要补球或者清理卡滞异物时可直接向前翻开保险杠，无需拆解底盘前部护板，赛场维护效率大幅提升。

　　整机外围的电气走线全部沿框架内侧的线槽布置，动力线缆与信号线缆分层布设，避免动力端启停产生的电磁干扰影响传感信号稳定性，主控元件、供电模块均安装在立式框架中部的封闭安装板上，安装板与主框架之间设置减震垫，抵消高速行进与碰撞产生的振动冲击。所有运动部件的活动间隙均预留了合理的装配公差，铰接点位配置自润滑衬套，长时间连续运行也不会出现卡滞异响。结构设计阶段全程按照赛场对抗的载荷工况校核，底盘围边可承受正面全速碰撞的冲击载荷，立式框架在整机悬挂攀爬时的形变量控制在允许范围内，不会出现挂钩对位偏移、射球机构错位的问题。各功能模块的安装边界完全互不干涉，底盘行进、球体输送、挂钩抬升三个动作流的运动空间在三维布局阶段就做了全行程干涉校验，调试过程中不需要反复切割修改结构件，整套方案既满足赛事对抗的功能需求，也为参赛队伍的结构改装、战术迭代预留了充足的拓展空间。
