FRC赛事立方体拾取升降竞技机器人

　　这套竞技机器人结构方案面向青少年工程对抗赛事的场地任务需求开发，整体围绕立方体物料拾取、高位投放、跨障碍通行三类核心动作完成构型布局，适配规则限定的赛场边界与对抗工况。底盘采用矩形框架式承载结构，底部四角布置4英寸行走轮，轮组安装位预留充足离地间隙，可稳定攀爬赛场栏杆类障碍；底盘外围设置蓝色防撞缓冲围边，围边表面标注队伍编号，既承担对抗碰撞时的吸能防护作用，也作为整车外轮廓的边界约束，建模时需严格控制围边外伸尺寸，确保启动状态下整车投影符合赛事尺寸限定。

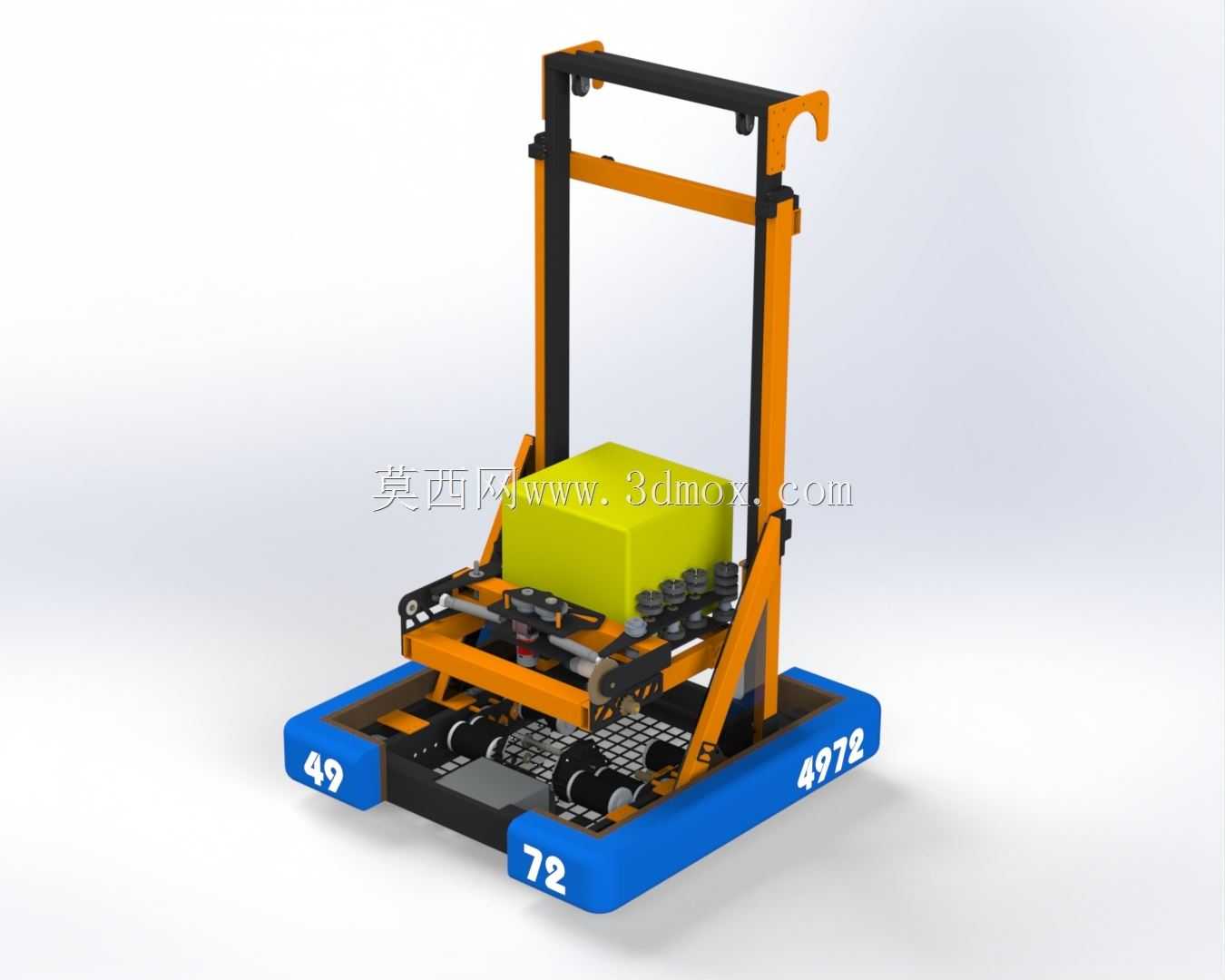

物料拾取机构布置在底盘前端作业区，采用可180度开合的夹取构型，机构从前方伸入立方体物料下方完成托举拾取，

　　动作路径避开赛场周边对抗设备的干涉区域；拾取后的立方体可沿底盘中部输送路径向后转移，直接从车体后侧抛出完成投放，省去传统机械臂回转卸料的冗余动作，作业循环节拍更短。夹取机构的开合驱动件、传动连杆均内嵌在底盘格栅安装区，格栅板面预留多组调节孔位，可根据立方体实际尺寸微调夹爪开合行程，适配不同批次物料的外形公差。

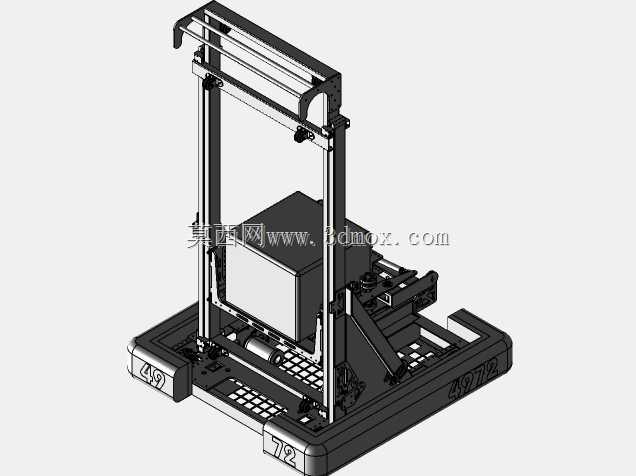

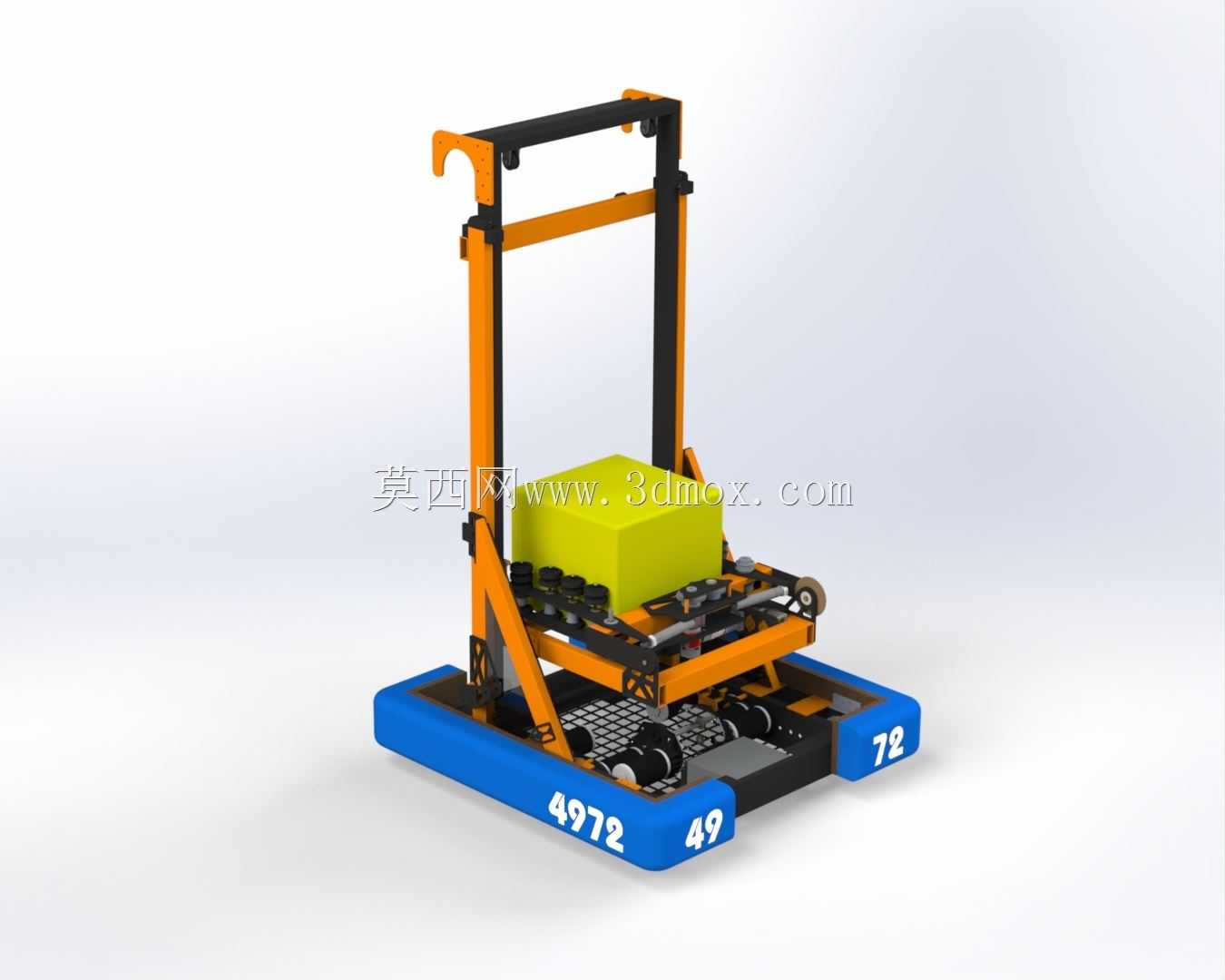

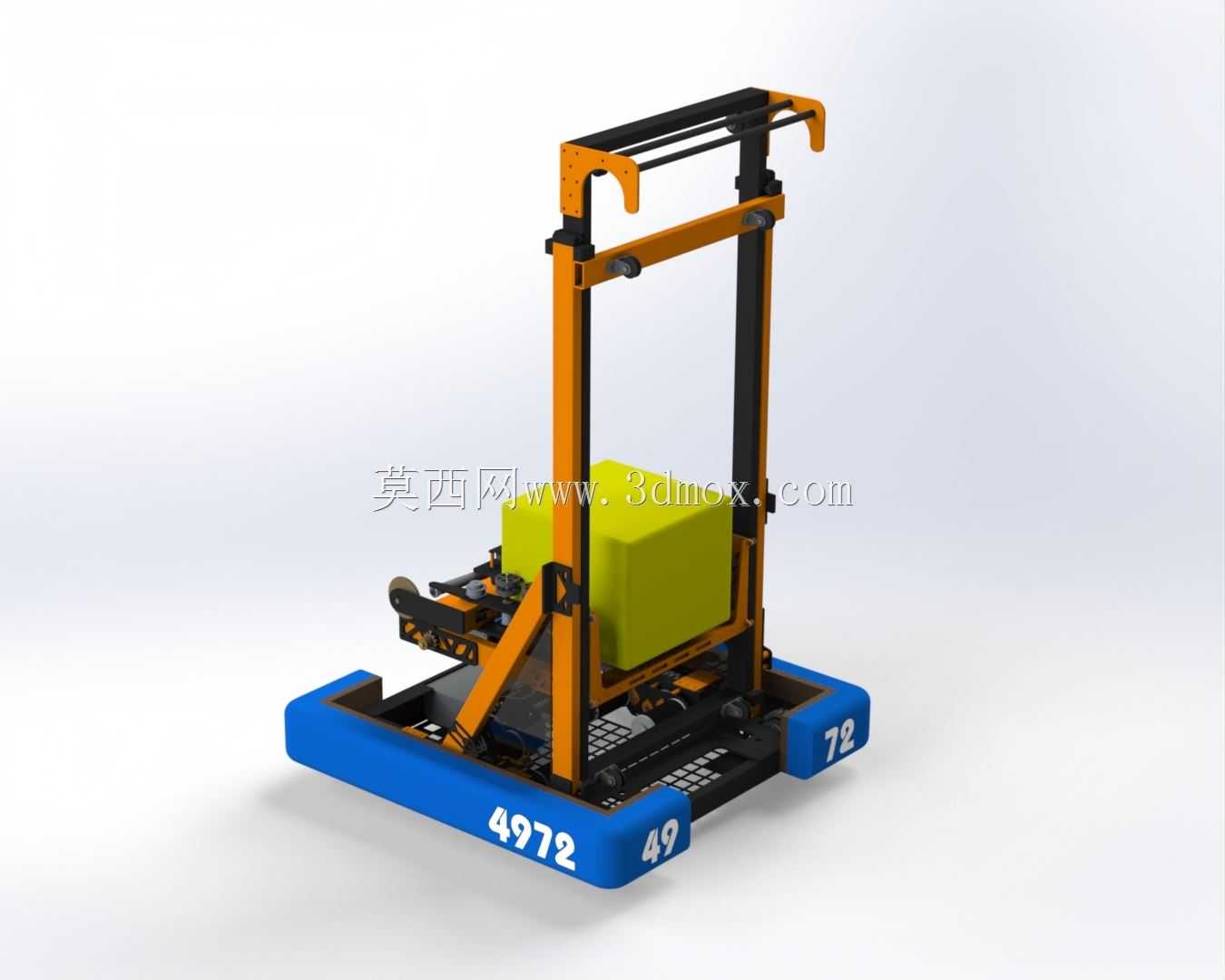

车体中部竖立双立柱龙门升降框架，框架主体采用黑色型材做主支撑，橙色横向加固梁连接两侧立柱，形成稳定的门型受力结构；升降滑架沿立柱导轨上下运行，可将拾取的立方体抬升至高位投放高度，框架顶部设置挂钩式限位结构，滑架升至最高位时自动锁止，避免对抗碰撞中滑架意外下坠。

　　立柱与底盘的连接节点采用角件加强，升降负载的作用力直接通过立柱传导至底盘主梁，避免局部应力集中导致框架变形。

整车电气控制元件、动力源集中布置在底盘中部承载平台，立方体物料静置时恰好压载在车体中心区域，平衡前后轮轴荷，减少急加速、急转向时的翘头风险。走线全部沿型材内腔与底盘横梁下方排布，外露线路用扎带固定在结构件内侧，避免对抗过程中线路被剐蹭脱落。建模过程中所有运动部件均预留干涉检查间隙，夹爪开合、滑架升降、轮组转向的动作路径无硬干涉，外围防护件与内部功能件分层装配，拆解维护时可单独拆除防撞围边、侧护板，快速更换轮组或驱动元件，适配赛事现场快速抢修的需求。
