气动杠杆式压紧夹具工装结构

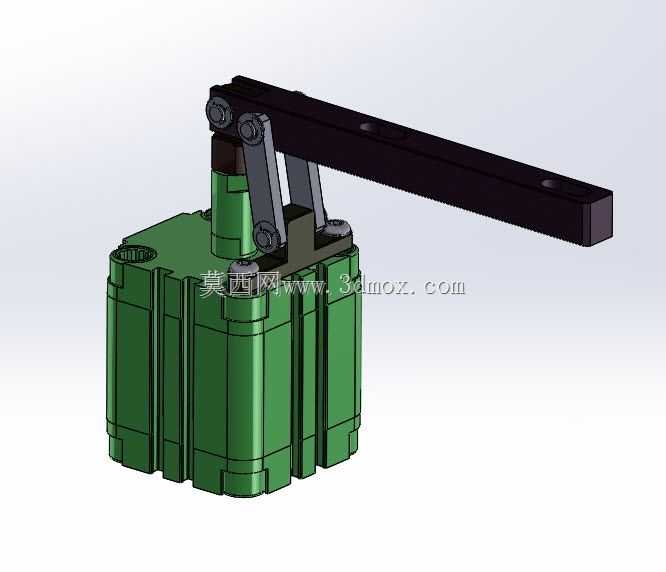

　　这套气动压紧夹具的三维结构，面向产线工位上需要快速下压固定工件的场景，常见于焊接工装台、装配线定位工位、小件加工治具以及检测台架的辅助夹紧环节。区别于手动肘节夹钳，它把气缸动力集成在方形缸体内部，通过上方的连杆摇臂把活塞杆的直线运动转化为压臂末端的下压锁紧动作，工人只需接入气路即可完成工件的压紧与释放，节拍明显快于螺旋压板和手动快速夹。

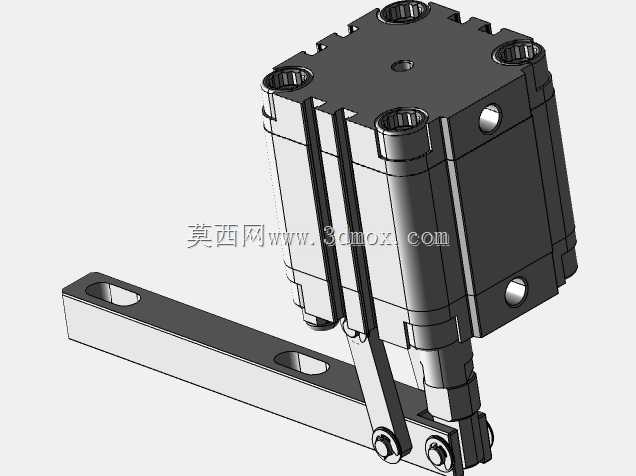

　　从结构布置看，下部是带竖向加强筋的方形气动缸体，缸体外形做了多面凹槽与棱边加强，既减轻壳体壁厚方向的材料占用，又保证受压时的刚性。缸体顶部伸出活塞杆，活塞杆外侧设置导向与支撑座，支撑座上铰接两组侧板连杆；黑色长臂通过转轴与连杆、缸体支座形成杠杆联动。活塞杆上行时，连杆推动长压臂绕后支点翻转，压臂前端压头向下压紧工件；活塞杆下行时，整套连杆机构反向运动，压臂抬起并让出取放空间。这种杠杆增力结构的好处在于，气缸输出力经过力臂转换后在压点形成更大的压紧力，同时压臂可以跨越工件上方，在不干涉工件取放路径的情况下完成远端压紧。

　　建模时需要重点核对几个运动边界。首先是压臂的全开角度与全压角度：全开状态下，压臂前端应高于工件上表面，并尽量离开人工上下料区域，避免操作者放入工件时碰撞；全压状态下，压臂应接近水平，压头接触点尽量垂直于工件支撑面，减少侧向分力导致的工件滑移。其次是连杆铰接点的位置，后支点、活塞杆连接点和压臂受力点之间的距离决定了机械增益与行程，若支点布置过近，虽然压点力增大，但压臂开口高度不足；若支点跨距过大，则需要更长气缸行程，缸体规格也会随之上升。

　　安装边界方面，方形缸体四周的竖向筋条同时构成了落地定位参考，底部通常配合工装板上的安装孔或定位销使用。布局时不能只按缸体外形投影预留空间，还要把长压臂的旋转扫掠范围纳入干涉检查：压臂向后翻转、向前下压的整个圆弧区域内，不应有相邻夹具、定位块、传感器线缆或焊枪路径。缸体侧面需要预留气嘴接头和气管弯曲半径，若多个夹具并排布置，气管应沿工装板侧面走线，避免压臂下方走线造成磨管。

　　实际选型中，这类夹具适合压紧面位于工件边缘、且允许压臂从上方跨越的薄板类、壳体类、毛巾架类或小型焊接组件。压头位置可根据工件高度更换垫块，使压紧点落在刚性较好的区域，避免直接压在薄壁变形区。缸体支撑座与连杆侧板的同轴度也很关键，三维装配中应保证两侧铰接孔同心，否则动作时会出现卡滞、偏磨和压臂扭转。整体结构把动力、杠杆、压臂和安装基准整合在一个紧凑单元内，适合在工装设计中作为标准夹紧模块调用，再依据工件轮廓调整压臂长度、压头形式和安装方位。
