齿轮啮合性能测试工装台架

　　这套齿轮测试装置面向齿轮加工后入厂复检、装配前啮合验证以及小批量样件的功能性试验场景，属于典型的台式检测工装。在齿轮生产流转环节，滚齿、插齿或线切割成型后的非圆齿轮、扇形齿轮往往无法直接通过常规量具判定啮合状态，需要一个可固定、可加载、可手动盘动的台架来观察轮齿接触轨迹、回程间隙与卡滞点，该装置正是围绕这一实际需求搭建。

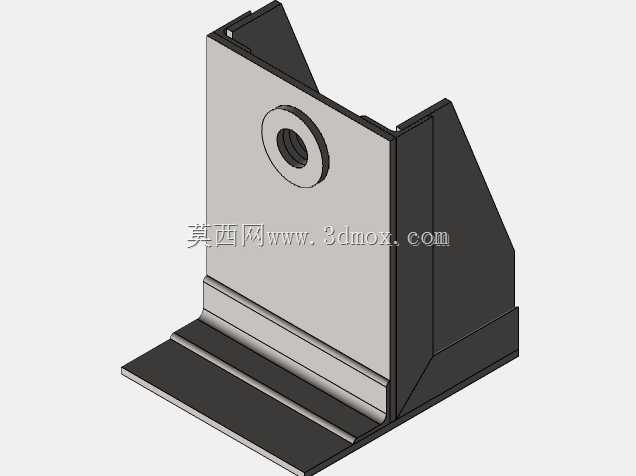

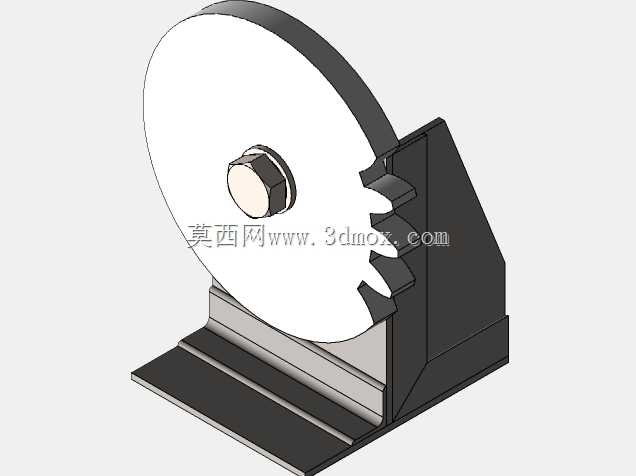

　　从结构布局看，台架采用立式悬臂支撑思路。底部是一块带折边的L形安装底板，底板水平段提供与工作台面接触的支撑面，竖直段向上延伸形成主轴安装立板，这种一体折弯或组焊式的基座在保证刚性的同时减少了零件数量。被测试齿轮通过中心轴安装在立板上部的悬臂端，轴端留有锁紧与定位结构，齿轮可绕轴回转；底板水平段上方设置了一个可调节的定位夹持块，用于固定配对齿条或模拟啮合件，使轮齿在受控位置下进行接触试验。

　　实际使用时，操作者将待测齿轮套入主轴，以中心孔定位并轴向锁紧，再调整下方夹持块的位置，使配对件与轮齿进入啮合状态。手动缓慢盘动齿轮，即可逐齿检查啮合是否平顺、有无顶齿或干涉，配合涂色法还能观察齿面接触斑点的分布，判断齿形加工是否合格。对于扇形齿轮这类非完整圆周零件，台架的开放式侧方空间允许齿轮在有限摆角内自由回转，避免了封闭箱体对摆程的限制。

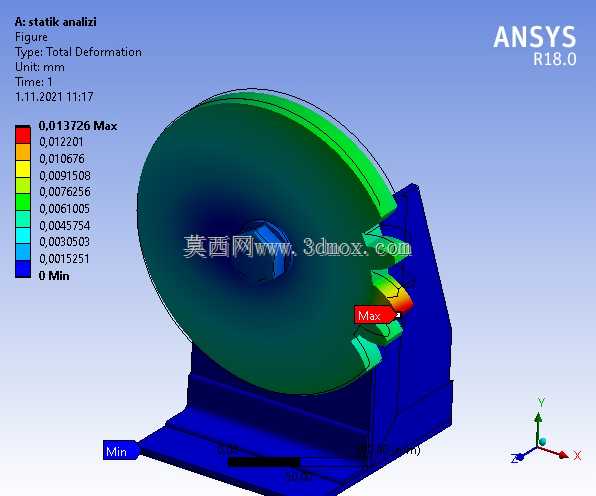

　　设计思路上，该工装优先保证定位基准的稳定与操作的可达性。立板与底板之间增设了三角形加强筋，抵抗齿轮加载时立板产生的倾覆弯矩；主轴悬臂长度控制在较短范围，以减小轴端挠度，保证齿轮回转时的同轴度。下方夹持块采用对称导向结构，配合横向伸出的调节杆，可在水平方向微调啮合中心距，从而模拟不同侧隙条件，这对判定齿轮副的间隙公差带十分实用。

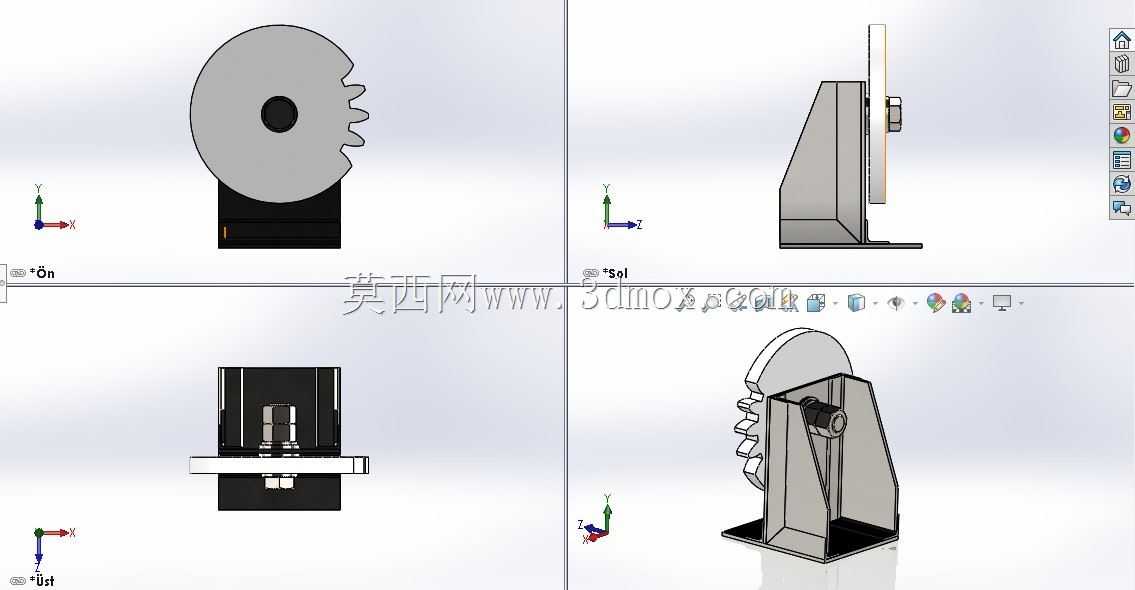

　　外形与安装边界方面，整体呈低矮立式形态，底板占地紧凑，适合放置在检验台或钳工台面上。底板水平段预留了安装固定空间，可通过压板或螺栓锁紧在工作台上，防止盘动齿轮时台架移位。齿轮最高点距底面有足够高度，轮齿外缘与立板之间留有避让间隙，回转过程中不与基座发生干涉。主轴轴线高度经过设定，使操作者站立或坐姿下均可方便盘车与观察齿面。

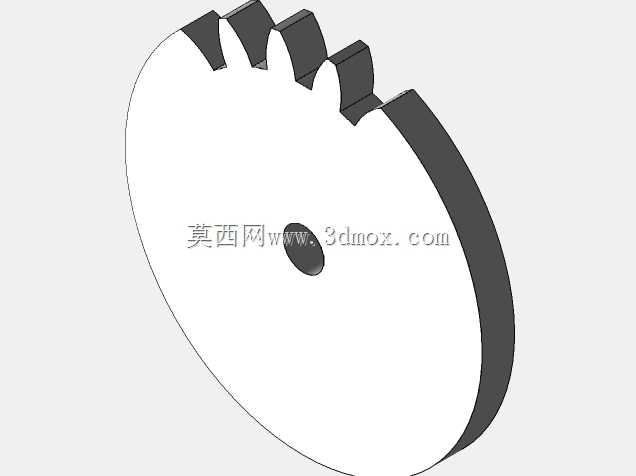

　　从建模角度看，装置把基座钣金折弯件、立板、加强筋、主轴、锁紧件、可调夹持块与扇形齿轮分别建模后装配，完整表达了各零件的配合关系。齿轮部分呈现出扇形轮廓与渐开线轮齿，中心轮毂与轴孔结构清晰，便于在三维环境中校验齿顶圆、齿根圆与配对件的空间位置。这类模型对结构工程师设计检测工装、工艺人员规划齿轮复检流程，以及初学者理解齿轮啮合试验原理，都具有直接的参考价值，也可作为类似非圆齿轮、扇形齿轮测试台架改型设计的基础构型。
