普通卧式金属切削车床整机结构

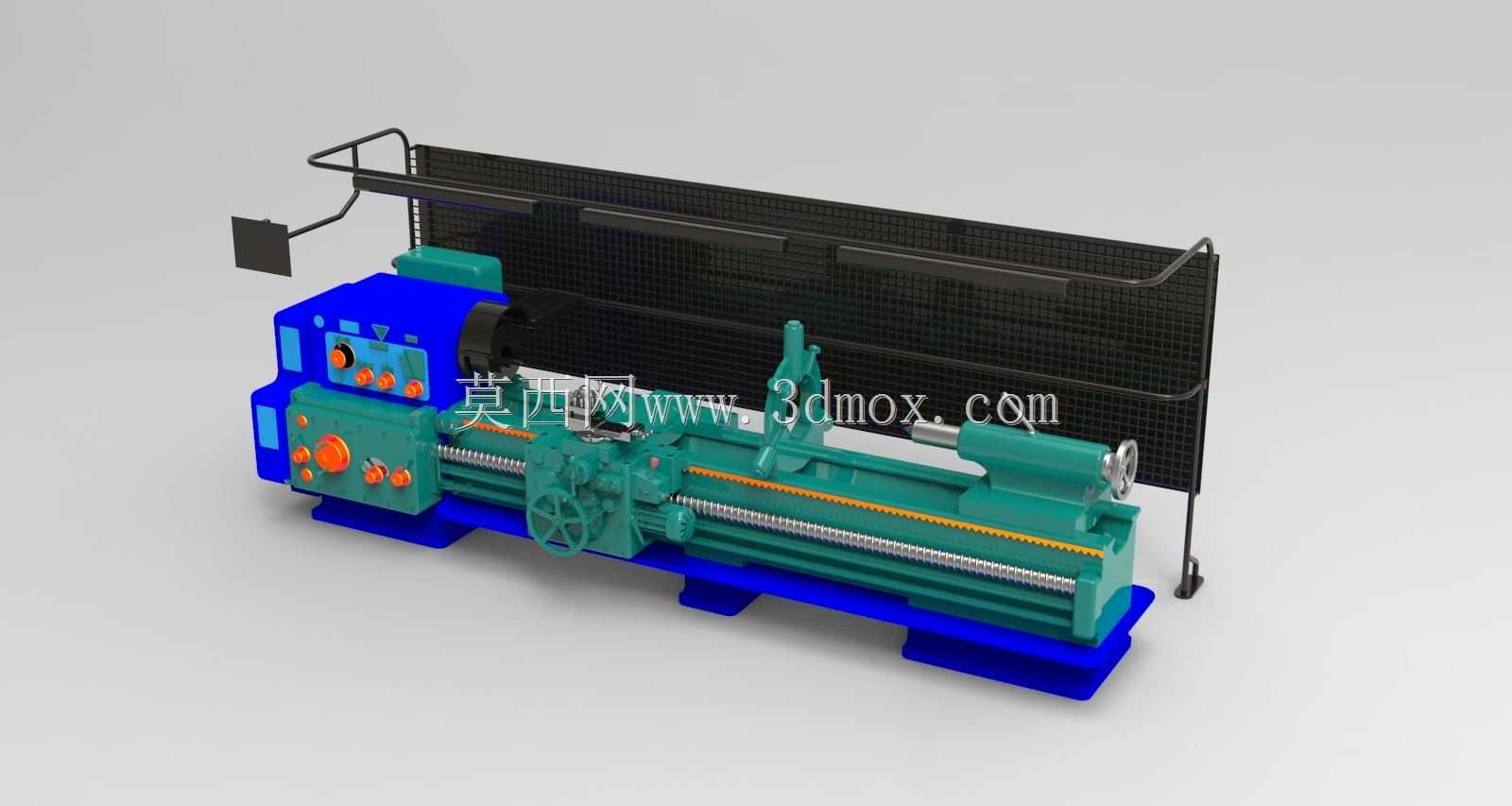

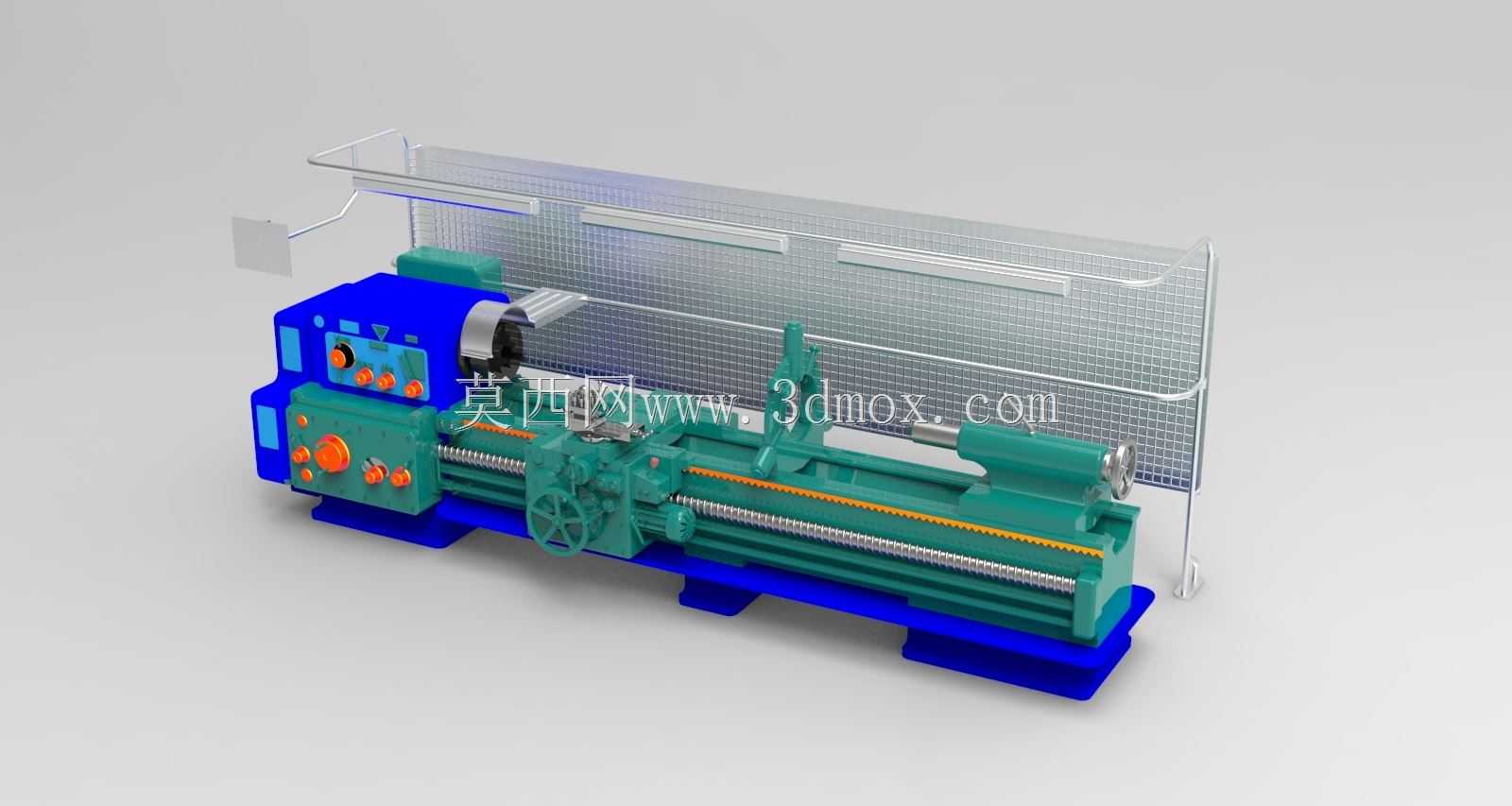

　　这台卧式车床的三维结构围绕中小规格轴类、盘套类零件的回转加工展开，床身采用长条形整体承载布局，导轨面沿工件轴向贯通布置，为溜板、刀架和尾座提供连续的直线运动基准。整机左侧集中布置主轴箱与进给操作单元，蓝色箱体内部容纳主轴传动、变速齿轮和润滑结构，外部面板上设置手柄、按钮和急停元件，操作人员可在装夹位置附近完成转速切换、进给方向选择和启停控制。主轴端用于安装卡盘，承担工件的旋转驱动，是切削扭矩传递的核心部位。床身中段布置溜板箱、横滑板和四方刀架，刀具随纵向溜板沿床身导轨移动，也可通过横滑板实现径向进给，能够完成外圆、端面、内孔、螺纹和成型回转面的加工。长丝杠与光杠沿床身前侧平行布置，丝杠主要服务于螺纹车削时的精确进给，

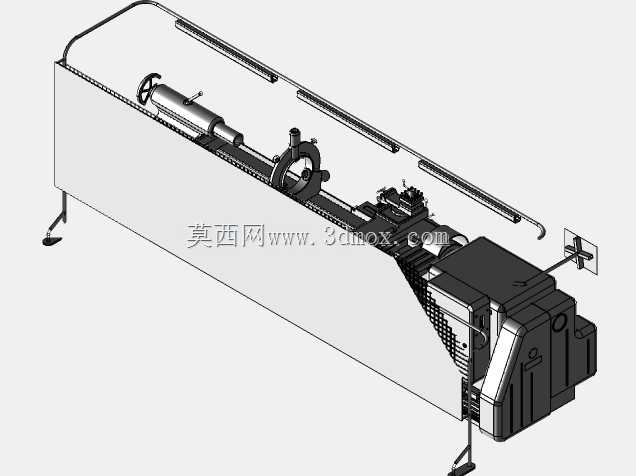

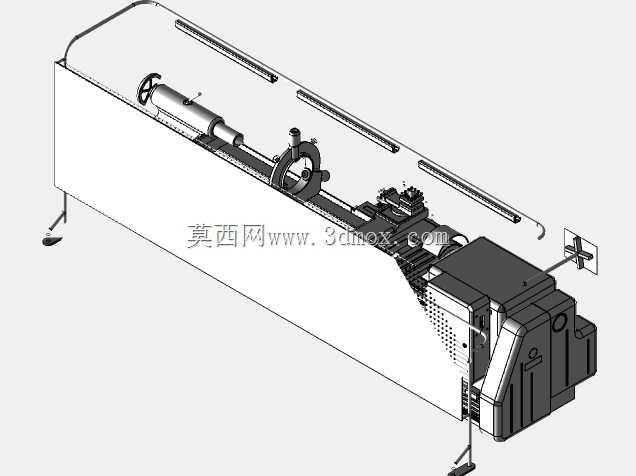

　　光杠则承担普通纵横向自动走刀，两者通过溜板箱内的离合、换向和过载保护机构传递运动。尾座位于床身右端，套筒可沿轴向伸缩，既能够安装顶尖支撑长轴工件，也可换装钻头、铰刀完成孔加工。模型对床脚、调整垫铁和整机落地边界进行了完整表达，设备安装时需要沿床身长度方向预留操作和维护空间，左端应留出主轴箱检修、电气布线和卡盘操作距离，右端需考虑尾座退出行程以及长棒料通过主轴孔时的延伸空间；设备前方要保证溜板全行程移动、刀架换刀和排屑操作，后侧则需容纳防护挡板、冷却管路和电气走线。床身后方设置的黑色网状防护挡板用于阻挡车削过程中的切屑飞溅，同时减少切削液外甩，挡板通过支架固定，不干涉主轴、刀架和尾座的运动包络。从结构设计角度看，

　　建模时需要重点控制主轴轴线、床身导轨面、尾座套筒轴线和丝杠安装面之间的平行与等高关系，这些基准直接影响加工精度。主轴箱与床身的连接面、溜板导轨配合面、尾座底板贴合面都应保留装配约束逻辑，避免在运动仿真或工程出图时出现干涉。刀架部分需要体现多层滑板的叠装关系，横向进给丝杠、螺母副和锁紧位置应与实际装刀空间一致；尾座压板、锁紧手柄和套筒伸缩行程也要明确，以便检查顶尖支撑长件时的极限位置。整机色彩分区清晰，蓝色主要用于主轴箱、床脚等固定承载部件，青绿色覆盖床身、溜板和尾座等加工执行部件，黑色部分表现防护网、操作屏支架和附属杆件，这种分区有助于在三维评审中快速识别固定件、运动件和安全防护件。现场应用中，该类车床常见于机修车间、

　　单件小批生产工段和职业培训场地，适合加工阶梯轴、法兰盘、衬套、螺纹件以及非标回转零件。布置设备时不仅要关注外形占地，还要核对工件最大回转直径、刀架切削行程、尾座顶尖行程和主轴中心高之间的匹配关系；对于长轴类工件，应校核工件伸出长度、跟刀架或中心架安装位置以及防护挡板高度，防止高速旋转时与安全护罩发生干涉。模型中操作面板、手轮、手柄和悬挂控制屏的位置均按照人机操作习惯设置，便于操作者在装夹、对刀和测量时减少往返移动。冷却、排屑和照明虽然在模型中以简化杆件和附件表达，但在整机布局阶段仍需预留管路走向与维修通道。通过该三维结构，可以直观开展车床组成认知、运动路径检查、车间布局规划、夹具与刀具空间校核以及机床教学演示，也可为后续细化主轴箱内部传动、进给箱齿轮配比和防护门结构提供完整装配框架。
