钣金结构台式计算机主机机箱外壳设计

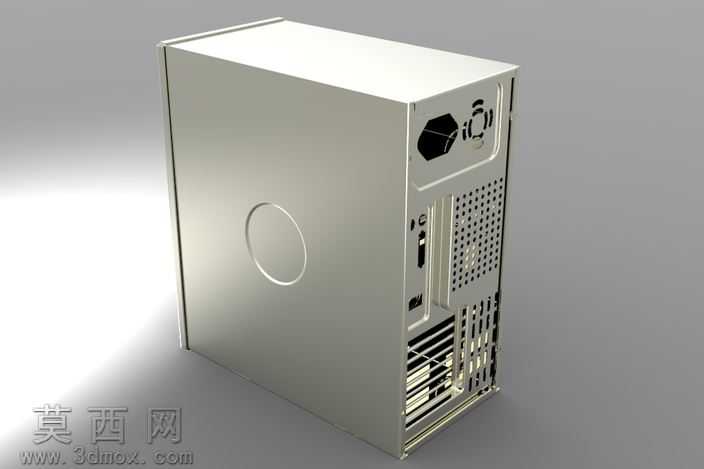

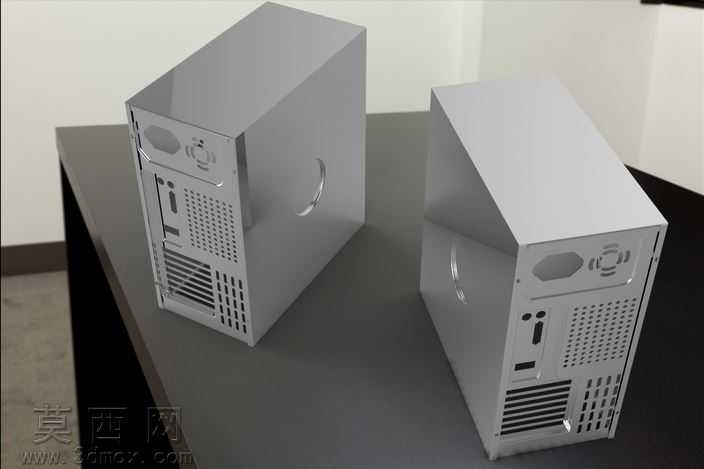

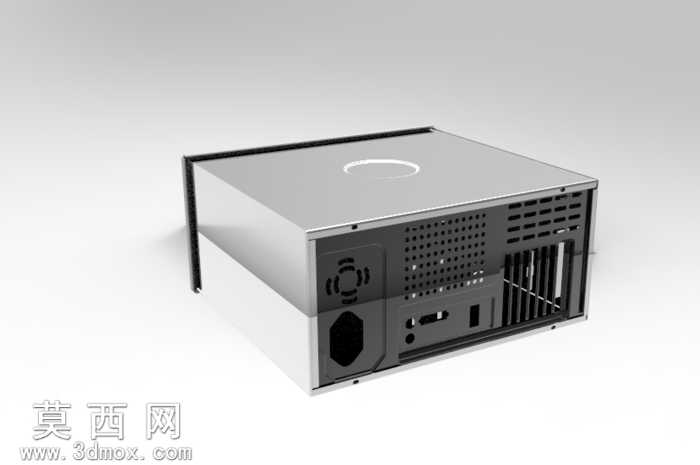

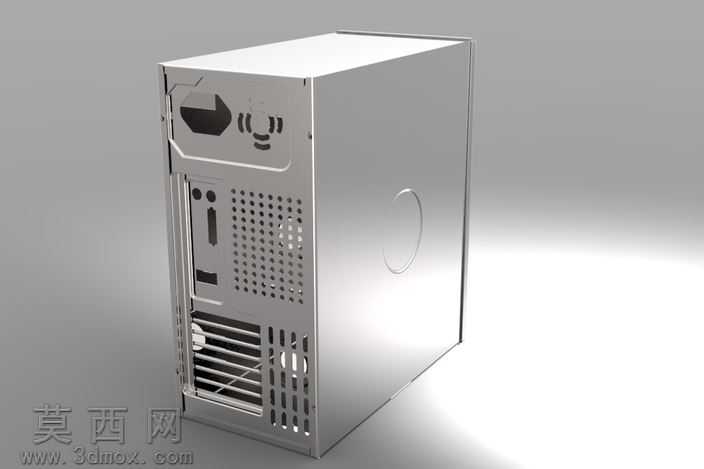

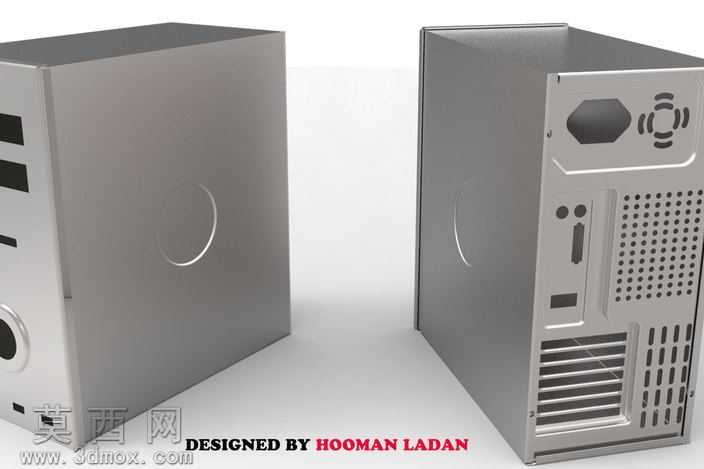

本作品为台式计算机主机机箱外壳的三维结构设计，采用钣金件成型思路完成整体方案搭建，建模过程依托参数化三维设计环境实现全特征关联，可通过快捷键快速切换四视图视角，对整体长宽高尺寸、各安装位位置、面板开孔布局进行精准校验。整体壳体采用一体式折弯钣金作为主体承载结构，前面板区域做了功能分区布局：上部预留前置接口安装位，带有清晰的接口标识造型，中部设置大面积矩阵式通风冲孔，兼顾进风效率与防尘遮挡效果，下部为栅格状通风槽，对应内部硬盘、显卡等发热硬件的进风需求，同时预留了光驱位、功能按键的安装开孔，侧边壳体做了圆形凹陷的加强筋造型，既提升钣金壳体的结构刚性，避免薄钣金受力变形，也优化了外观的视觉层次。建模过程中严格遵循钣金加工的工艺要求，所有折弯位置预留了合理的折弯半径，避免加工时出现开裂问题，所有开孔的边缘做了工艺性处理，去除锐边毛刺的同时保证安装配件的适配性，面板上的通风孔、接口孔均按照通用台式机硬件的安装尺寸做参数化约束，可根据后续硬件升级需求快速调整开孔位置与尺寸。材质渲染阶段，主体壳体赋予哑光银灰色金属钣金材质，还原真实冷轧钢板机箱的质感，表面添加细微的磨砂颗粒效果，避免渲染效果过于塑料化，场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现壳体的折弯棱角、开孔细节与曲面过渡，阴影做了柔化处理，突出产品本身的结构特征，避免过重阴影遮挡结构细节。设计过程中充分考虑机箱的装配需求，壳体的各个拼接边预留了对应的卡扣与螺丝安装位，可与内部的五金支架、前后塑料面板精准配合，整体结构在保证结构强度的前提下尽可能优化板材利用率，减少不必要的材料浪费，同时兼顾日常使用中的散热需求、硬件安装便利性与外观美观度，还原真实量产机箱的结构设计逻辑，可作为钣金结构设计、计算机周边产品设计的参考案例。
