M203枪挂榴弹发射器结构三维建模

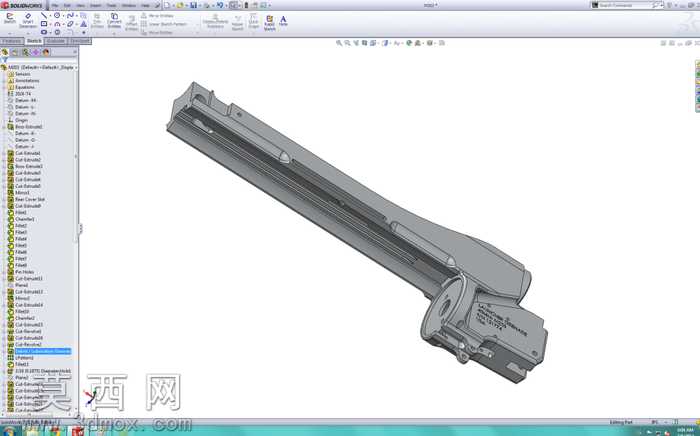

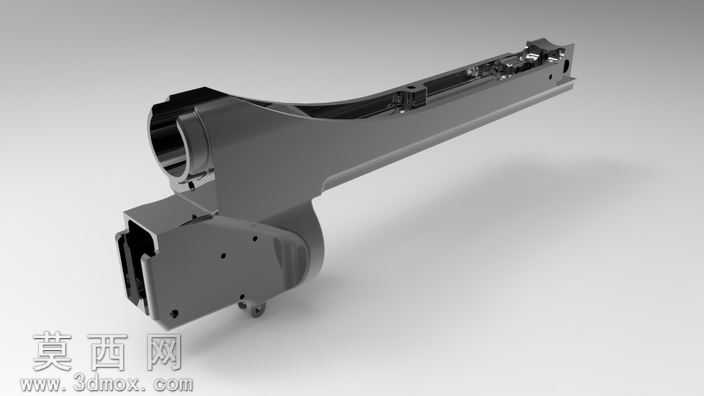

本次M203枪榴弹发射器的三维建模工作，以真实枪械的原始结构特征为核心参照开展，建模过程中在严格遵循原版设计意图的基础上，对部分非核心结构做了适配三维制造的优化调整，有效提升了模型的可制造性，避免了原版参考资料部分细节模糊带来的建模偏差。建模阶段首先完成整体轮廓的草绘搭建，依据M203发射器的实际尺寸比例，先勾勒出发射器主体长条形机匣、下方挂载的弹巢容纳结构、前后连接定位结构的基础轮廓，通过拉伸、切除等基础特征搭建出整体的实体框架，确保整体长宽高比例、各部件的相对位置与实物完全匹配。针对机匣部分的细节结构，逐一还原了表面的定位凹槽、连接销孔、侧面的铭文刻印区域、前端的枪管挂装接口、后端的枪械抵靠定位结构，对机匣内部的口袋式容纳空腔做了精准的结构还原，保证空腔的尺寸、位置与实际结构一致，没有出现结构偏差。下方的旋转弹巢结构部分，还原了弹巢的旋转轴孔、侧面的锁定卡槽、表面的防滑纹理、边缘的倒角细节，对弹巢与机匣连接的铰接结构做了装配层面的适配，确保两个部件在虚拟装配时可以实现正确的相对转动，没有出现结构干涉。材质与渲染阶段，为模型赋予了哑光金属钢材的材质属性，调整了金属的粗糙度、反光度参数，还原枪械表面经过氧化处理的哑光金属质感，对边缘的倒角部分做了轻微的高光处理，模拟金属部件边缘的轻微磨损效果，渲染时采用柔和的侧方打光，清晰展现出模型表面的结构起伏、凹槽与凸起的细节，让整体渲染效果兼具工业设计的严谨质感与真实的金属材质表现力。建模过程中针对参考资料中部分模糊的细节，做了符合枪械设计逻辑的补全，确保所有结构都符合M203发射器的实际工作逻辑，没有出现违背机械原理的错误结构，最终完成的模型完整还原了M203枪榴弹发射器的外观特征与核心内部结构，既可以作为军事装备结构展示的可视化素材，也可以用于相关的结构原理演示、3D打印制作等场景。
