台式双端砂磨抛光机整机结构设计

项目分类:机床 发布时间:2022-06-09 ID:650816
  • 台式双端砂磨抛光机整机结构设计
  • 台式双端砂磨抛光机整机结构设计
  • 台式双端砂磨抛光机整机结构设计
  • 台式双端砂磨抛光机整机结构设计

  小型台式双端磨削设备在维修间、五金加工工位、模具修配区和职业实训车间里承担着大量轻量打磨任务,工件去毛刺、刀具刃口修整、焊接焊道清理、小型金属件倒角以及非金属材料表面抛光都可以在这类设备上完成。这套结构围绕卧式双伸出轴布局展开,中部为圆筒形主机壳体,两侧轴端用于安装砂轮、抛光轮、纤维轮或钢丝刷等不同作业附件,操作者可根据工位需求在两端配置不同磨具,减少频繁更换轮具的辅助时间。

  从实际使用边界看,设备底部采用矩形安装底板,底板四角预留安装孔,既可以直接放置在工作台面上,也能够通过螺栓固定到专用支架或木质、钢制工作台,避免高速磨削时整机移位。底板上方设置梯形承托座,将圆筒形主机壳体抬离安装面,这种布置一方面给壳体下方留出支撑和走线空间,另一方面让整机重心落在底板范围内,增强双轮同时受力时的稳定性。安装校核时需要关注底板长度、宽度与工作台可用区域的匹配,同时预留两侧磨轮旋转所需的安全间隙,保证砂轮护罩、工件握持空间和操作者站位不发生干涉。

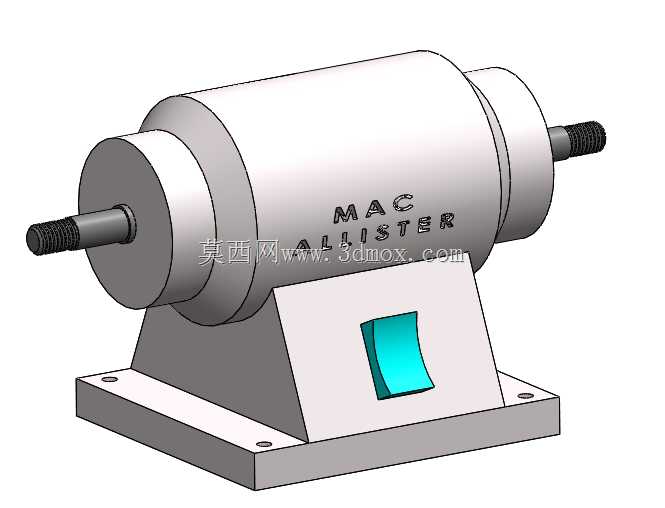

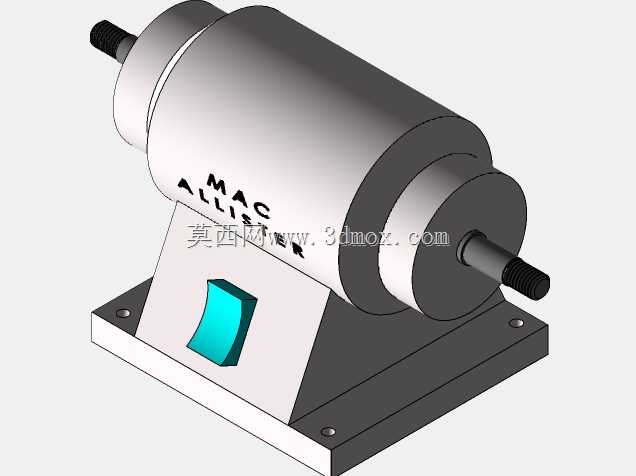

  主机壳体是整机的主要外形特征,圆柱段便于容纳内部驱动部件,两端阶梯轴座形成同轴支撑结构。双端输出轴沿同一轴线布置,轴端加工有外螺纹,用于配合锁紧螺母固定磨轮或接杆。该结构对同轴度要求较高,若两端轴颈与壳体支撑位不同轴,高速旋转时容易产生振动,表现为磨轮端面跳动、底座螺栓松动和加工表面波纹。设计时应将壳体中心孔、端盖配合面、轴承安装位作为一条装配链统一考虑,保证转子、轴承、输出轴和磨轮安装面之间的径向跳动控制在合理范围。

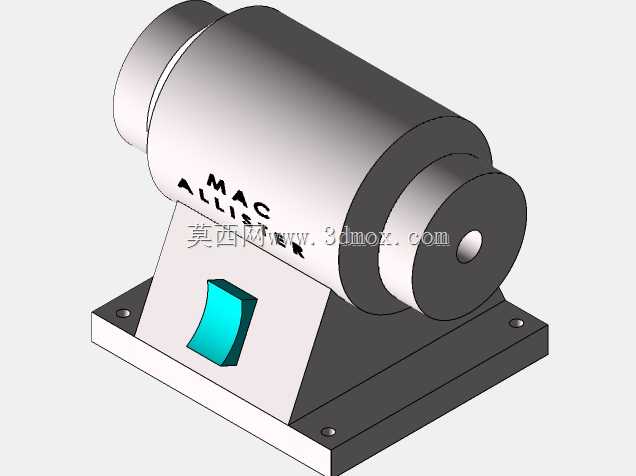

  机身正面的翘板开关布置在承托座斜面上,位置处于操作者视线和手部容易触及的区域,同时又远离两侧旋转轴端,可降低误碰风险。开关面板采用醒目的颜色区分,便于在粉尘环境中快速识别启停位置。针对磨削作业粉尘较多的特点,开关周围的安装面应保持便于清扫的几何形状,避免过多凹槽积存金属屑和磨粒;电气走线则应从机座内部或后侧隐蔽布置,远离砂轮破裂可能波及的区域。

  功能配置上,双端磨床的优势在于工艺切换灵活。一端可安装粗粒度砂轮用于钢件去毛刺、焊缝打磨和铸件飞边清理,另一端可安装布轮、羊毛轮或细粒度砂轮用于抛光、精修和刃口处理。对于维修工位,还可将一端换成钢丝刷,用于除锈和旧涂层清理。不同轮具在直径、宽度和重量上存在差异,选型时不能只看外形接口,还要校核许用转速、轮具孔径、夹紧垫圈直径以及护罩覆盖范围。大直径轮具会增加线速度和转动惯量,启动、停止和偏载磨削时对底座刚度、轴承寿命和轴端锁紧都有更高要求。

  结构建模过程中,圆筒壳体与梯形支座的连接是需要重点处理的部位。壳体承受来自转子和磨轮的动态载荷,支座则把载荷传递到底板,若连接区域过渡突兀,容易在铸件或焊接件上形成应力集中。模型中将支座做成与壳体下部贴合的承托形式,底板与立壁之间保留实体过渡,能够让弯曲载荷沿较宽区域扩散。底板上的沉孔或通孔位置应避开主受力焊缝和薄壁区,螺栓拧紧后不应造成底板局部翘曲。对于实际制造而言,若采用铸件,需考虑壁厚均匀、拔模斜度和清根半径;若采用钢板焊接,则要控制焊接变形并在加工前进行时效或校正。

  磨削设备的安全边界同样需要在结构阶段纳入。砂轮属于高速旋转件,模型虽然重点表达机身、轴端和底座,但在完整设计中两侧必须配置可调整的护罩、刀架或工件托架,并保证托架与砂轮之间的间隙尽量小,防止小型工件被卷入。双端伸出轴的螺纹旋向还应结合旋转方向考虑锁紧趋势,避免磨轮在启动和制动时松脱。机座高度决定砂轮中心相对于操作者手部的位置,过高会导致托举疲劳,过低则不利于施加稳定压力,因此台式设备通常将磨轮轴线布置在接近肘部自然作业高度的范围内。

  从维护角度看,两端轴颈、轴承位、锁紧螺母和垫圈属于高频拆装区域,结构上应保证工具可达,更换砂轮时不需要拆卸过多机身零件。壳体表面标识区域采用简洁平面,便于标注品牌、旋转方向或安全提示。整机外形没有复杂曲面,零件数量少,支撑关系明确,适合作为小型工业磨床的方案建模、工位布局校核和二次改型基础。后续若用于除尘工位,可在底板后方增加吸尘接口;若用于长时间批量打磨,可进一步加强支座厚度、加大底板尺寸,并在电机散热、护罩密封和减振垫方面做细化设计。
