长管材数控液压弯管加工设备

　　这套长床身式管材弯曲加工装备，主要面向金属管路预制车间、钢结构管件加工工段、流体输送管线批量生产场景，针对大长度金属圆管的定曲率折弯工序完成自动化加工作业，在暖通管路、工程机械液压管路、家具金属框架、车辆排气管道、工业工艺管线的生产环节中承担核心成型工位的加工任务，替代传统人工火焰弯折、手动胎具压弯的低效作业模式，保障长管件折弯后的直线段公差、弯曲角度一致性与管壁成型质量。

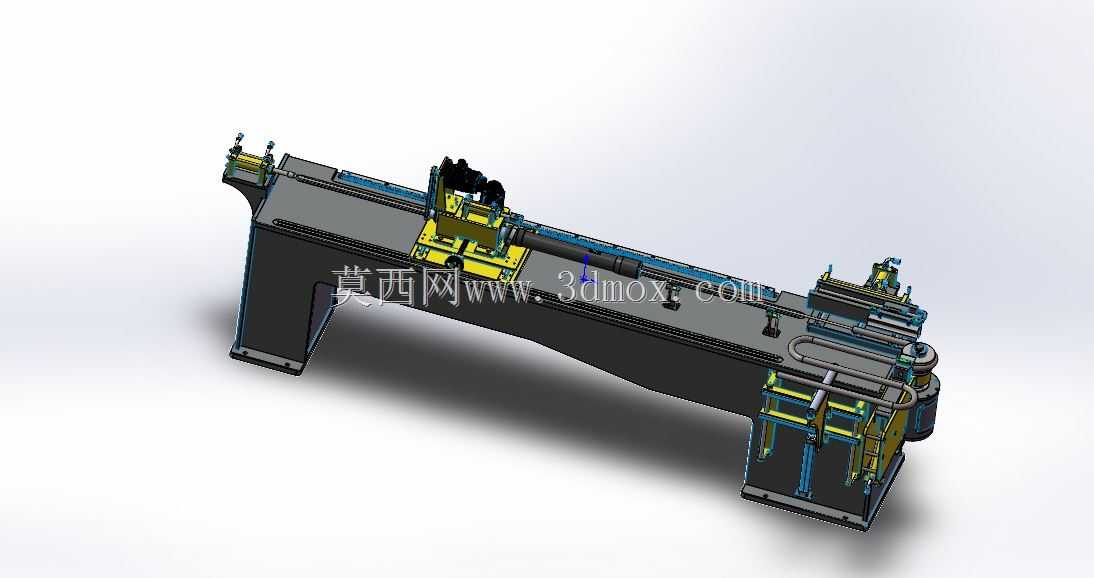

　　从整机布局来看，设备采用两端落地支撑的长条形焊接床身结构，床身沿管材送进方向通长布置，整体跨度适配6米级长度原管的上料与加工行程，床身主体采用厚钢板拼焊后做时效消应力处理，顶面加工出直线导轨安装基准面，全程为送进小车、弯曲模座提供刚性导向支撑，避免长管送进过程中出现悬臂挠曲、走位偏移的问题。床身两端的立式支撑腿直接落地固定，地脚安装面预留二次灌浆层空间，安装时需校核床身导轨的水平度，全程直线度公差控制在每米0.05毫米以内，防止长行程送进出现卡滞、爬行问题。

　　设备的核心执行单元集中布置在床身中段的弯曲模座区域，模座搭载主弯曲液压缸、夹紧模、导向模与随动防皱机构，液压动力站集成在床身尾端的柜式结构内，阀组、油箱、冷却回路、压力管路全部沿床身侧部的走线槽排布，既缩短了液压油路的传输距离，降低压力损失，也避免长管路外露磕碰损伤。弯曲作业时，管材一端由送进小车的夹爪牢固夹持，沿床身导轨按照程序设定的送进距离、旋转角度精准移位，到达指定折弯点位后，主模座夹紧管材外壁，弯曲主轴带动弯模旋转设定角度，一次性完成单处圆弧折弯；针对多弯点、空间三维走向的复杂管路，送进小车可在每完成一次折弯后，带动管材绕自身轴线旋转指定角度，再移位到下一个折弯点位，连续完成多道不同平面的弯曲工序，全程不需要人工反复吊装调整管材姿态。

　　结构设计阶段重点考量了长管件加工的挠曲变形问题：床身导轨采用重载直线导轨副，送进小车的驱动选用伺服电机搭配齿轮齿条传动，全程传动间隙可通过预压调整消除，保障长距离送进的定位精度。弯曲模座的回转支撑采用大直径交叉滚子轴承，承受折弯过程中数吨级的径向反力与倾覆力矩，避免模座出现偏转窜动。配套的随动托料机构沿床身间隔布置，在管材送进和折弯过程中从下方托住悬空管段，抵消长管自重产生的下挠量，防止管材表面被划伤、折弯段出现管壁瘪塌、起皱缺陷。液压系统设置了多级压力调节回路，针对不同壁厚、不同材质的管材，可匹配对应的折弯推力，薄壁管加工时调低系统压力，配合防皱板、芯轴装置从管材内部支撑弯弧位置，将弯管处的圆度误差控制在管材外径的3%以内，厚壁高强度钢管加工时切换高压回路，保障弯曲角度到位后无回弹偏移。

　　设备的安装边界需要结合车间管线排布提前规划：整机沿长度方向的两端预留不小于1.5米的操作维护空间，方便吊装整根原管上料、更换不同规格的弯管模具；液压站侧部预留散热与滤芯更换空间，电气控制柜布置在床身侧方的安全距离外，操作面板悬挂在设备前端可转动的悬臂上，操作人员站在上料侧即可全程观察折弯动作、调整送进参数。整机的高度方向适配标准车间厂房净高，顶部无突出干涉部件，地基按照设备总重量的1.5倍做承载硬化处理，避免长期冲压折弯的震动导致地基沉降。

　　从实际加工适配性来看，这套设备可通过更换不同槽径的弯模、夹模，快速切换不同外径的管材加工规格，模具更换采用快装压板结构，单次换模可在半小时内完成，适配多品种小批量的管路加工订单。床身侧部布置的管线拖链全程随送进小车移动，将液压油管、传感器线缆、伺服动力线规整收纳，避免管线长期拖拽磨损。设备整体将送进、旋转、折弯、夹紧动作全部整合在长床身单元上，工序集成度高，不需要多台设备分段拼接加工，一次上料即可完成整根长管的全部折弯工序，大幅降低长管件反复吊装转运的辅助工时，也避免多次装夹带来的定位累积误差，成型后的管件可直接进入后续焊接、装配工位，完全满足批量工业管路的高精度成型需求。
