车间多功能重型钳工实训操作工作台

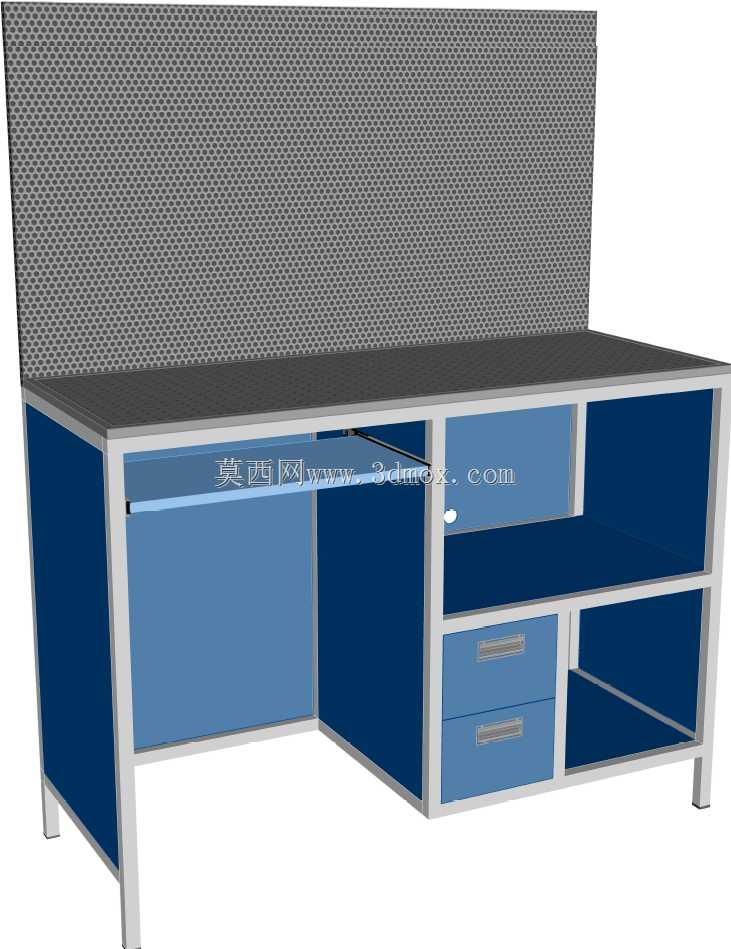

　　这套三维结构对应的是车间、实训教室和维修班组里常用的重型操作工作台，整体采用落地式框架布局，台面为长条形水平作业面，后方竖立整块多孔挂板，左侧预留腿部容膝空间，右侧集成封闭柜体、抽屉与开放式置物格，兼顾手工装配、零件检修、工具暂存和现场教学等多种使用需求。

　　从实际工位布置来看，工作台的主台面承担核心作业功能，可放置台虎钳、小型工装、待加工工件、检测量具和电动工具。台面高度按照站立操作习惯设定，使用者在锉削、钻孔、轻量敲击、部件拆解和线束整理时，手臂可自然落在台面范围内，减少长期弯腰或抬臂造成的疲劳。台面后方的多孔挂板并非装饰结构，其网格孔位用于挂钩、挂架和工具收纳条的安装，扳手、螺丝刀、钳类、小型量具可直接悬挂在操作者身后，取放路径短，也能避免工具散落在台面上占用作业面积。

　　柜体部分采用分区收纳思路。右侧下部设置两只横向抽屉，适合存放频次较高的小型零件、螺栓、垫片、刀具和量具；抽屉面板配置长条拉手，拉出方向与工位正面一致，人员站立即可操作。抽屉旁保留开放式格仓，可放置体积稍大的检测样板、清洁用品、半成品周转盒或不适合封闭存放的长形工具。柜体侧板和内隔板形成稳定的箱式支撑，与四条支腿共同承担台面载荷，使工作台在承受集中压力或轻微冲击时不易产生明显晃动。

　　左侧空敞区域是该工作台区别于全柜式操作台的重要设计。该区域不设底柜，为操作者提供腿部伸入空间，既适合站立作业，也可配合高脚凳进行长时间精细装配。对于教学场景，教师可在台面对学员演示装夹、测量和拆卸步骤；对于维修场景，技术人员可将较大部件临时置于身前，不必被底柜限制站位。右侧柜体则偏向物料和工具管理，使同一工位同时具备操作区与存储区，减少人员在车间工具柜和作业点之间往返。

　　结构建模中，框架由方管或矩形管焊接、拼装的逻辑较为清晰，竖向支腿落在地面四角及柜体分隔位置，底部形成稳定支撑边界。台面边缘设置加厚封边或框架承托条，以提升边缘抗磕碰能力。后背挂板通过两侧立柱与台面后梁连接，板面上的规则孔阵在三维中表现为连续网格，既减轻整板视觉重量，也为后续附件安装提供统一接口。柜体门板、抽屉面板和内部隔板采用板式结构，蓝色面板与白色框架形成区分，便于在模型中识别外露件、结构件和储物空间。

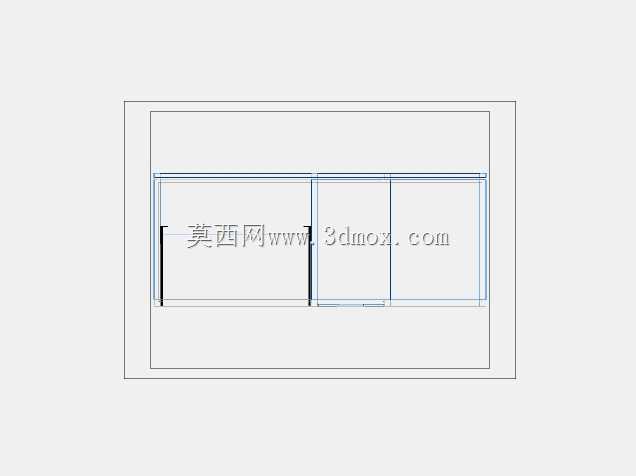

　　外形边界方面，设备长度明显大于深度，适合沿车间墙面或实训场地边线成排布置；后背挂板高度高于台面，形成工具展示和悬挂立面，但未延伸到顶棚，因此不会遮挡车间照明和通风。深度方向控制在操作者可触及范围内，挂板、台面和底柜基本处于同一投影轮廓，不需要额外占用后方通道。安装时只需将工作台就位并调平支腿，若用于高精度装配或振动较大的工序，可在支腿底部增加减震垫或膨胀固定件；多台并排布置时，应在正面保留足够操作距离，并在抽屉全开状态下核对通道净宽，避免人员转身或物料转运时发生干涉。

　　在功能扩展上，台面可根据工序需要加装台虎钳、气动工具接头、照明支架、物料盒滑轨和防护挡板；后背挂板可按工具类型配置不同挂钩，抽屉内部可增加分隔板，将紧固件、量具和易损件分类存放。整体设计强调耐用、可达和易整理，适合机修班组、职业院校实训中心、产线预装工位和仓储维修区使用，三维模型完整表达了台面、支腿、柜体、抽屉、开放格及挂板之间的装配关系，可直接用于工位布局校核、非标工作台改型和车间规划展示。
